Añadir Aislamiento a Muros: Flujo de Trabajo de Rehabilitación

Si desea añadir una capa de aislamiento a un muro existente, solo debe añadir una capa de aislamiento al muro compuesto. Sin embargo, no puede asignar el estado “Nuevo” a un solo componente del muro, solo al muro en sí.

Para distinguir (en cuanto a la Fase de Rehabilitación) el nuevo aislamiento añadido del muro original, se recomienda el siguiente flujo de trabajo:

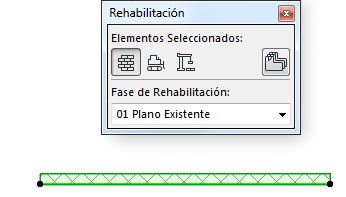

Vista de Planta Existente

1. En la Paleta Rehabilitación, asigne al muro original (Muro 1) un estado de “Existente”.

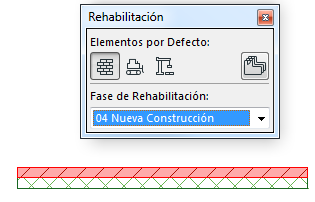

   Vista de Nueva Construcción

   En esta vista, desea tanto el componente Nuevo como el componente Existente del muro.

2. A lo largo del Muro 1, coloque otro muro (Muro 2) a lo largo de él, que represente el aislamiento. Defina el Muro 2 como “Nuevo”.





   De esta forma, solo la parte del Muro (la parte de aislamiento) se visualiza como "Nuevo" en esta vista.

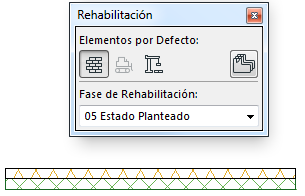

   Vista de Estado Planteado

3. Aquí, tanto el Muro 1 como el Muro 2 aparecen con sus atributos originales correspondientes.





   Nota: Las aberturas de Puerta y Ventana deben ser añadidas a cada capa de Muro por separado que se modele con este flujo de trabajo.
