Crear una Sección 3D en la Ventana 3D
- Asegúrese de que Sección 3D esté activado.

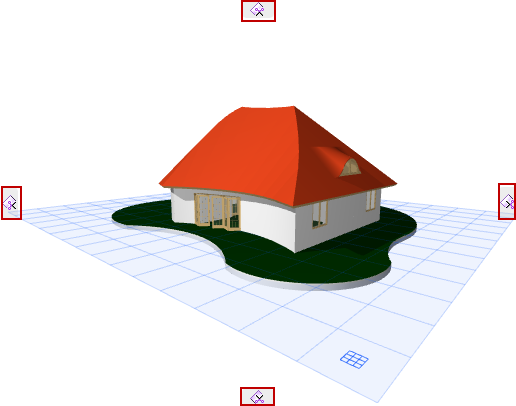

- En la ventana aparecerán tabulaciones de Plano de Corte en los cuatro lados de la pantalla.

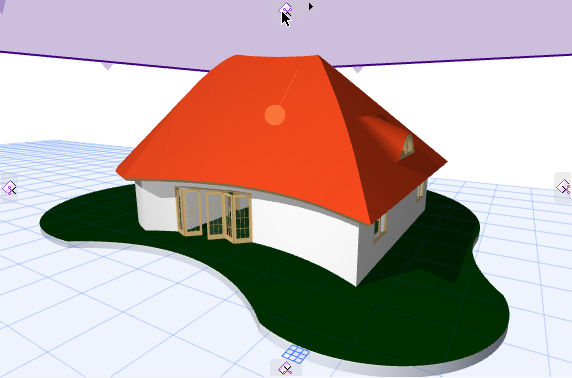

- Mueva el cursor sobre una de las tabulaciones para ver el Plano de Corte ortogonal en esa posición.

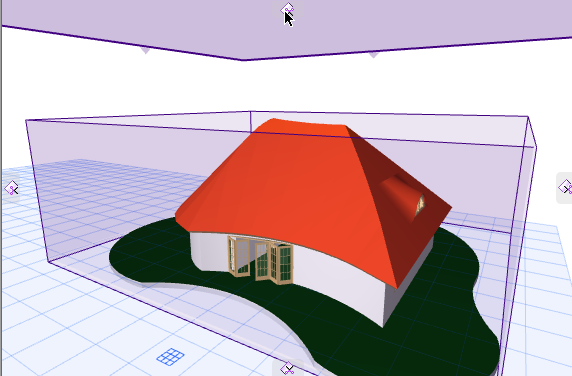

- Tan pronto como haga clic en una de las tabulaciones, verá el contorno total del modelo. Los Planos de Corte predefinidos cortarán el modelo en planos paralelos a este contorno total.
- Arrastre la tabulación para cortar el modelo 3D de forma ortogonal.
Ver también Crear un Plano de Corte personalizado en la Ventana 3D.

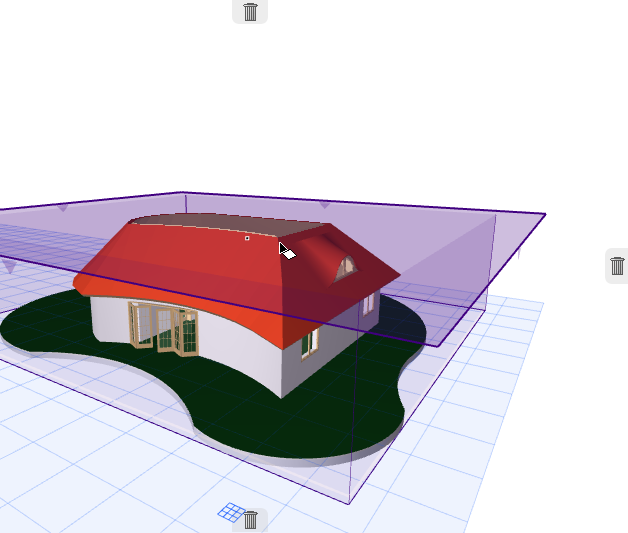

Para cancelar la operación: Tenga en cuenta que las tabulaciones de los cuatro lados se convierten en cubos de basura; si cambia de opinión a la hora de arrastrar, arrastre el Plano de Corte hasta uno de los cubos de basura (o pulse Esc) para cancelar la operación.

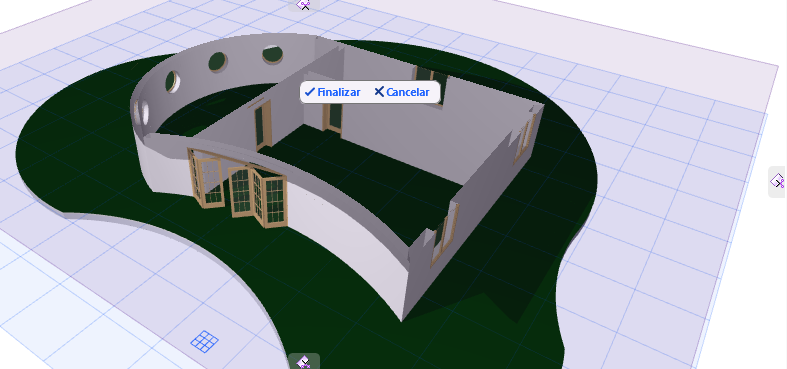

- Haga clic cuando el Plano de Corte esté en el lugar correcto. Aparece el comando flotante Finalizar.
- Haga clic en Finalizar, o Cancelar para deshacer la operación.

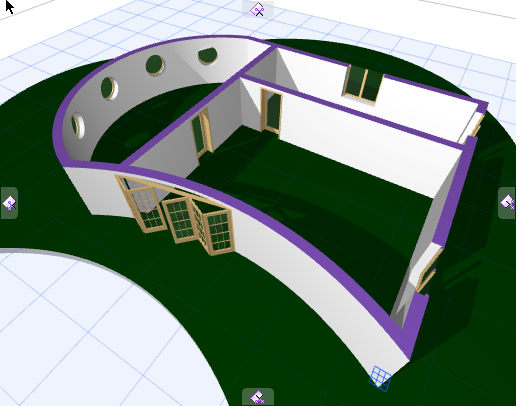

- Vea la Sección 3D resultante.
Para esconder el Plano de Corte:
Ver Ocultar Planos de Corte 3D.
Crear un Plano de Corte personalizado en la Ventana 3D
Si desea cortar el modelo de una dirección distinta a las direcciones ortogonales predefinidas, cree un Plano de Corte personalizado.
Asegúrese de que Sección 3D esté activado.
- Desde una de las cuatro pestañas del Plano de Corte, haga clic para que aparezca el menú contextual.
- Elija Crear Plano de Corte Personalizado.
- Defina la orientación del Plano de Corte personalizado llevando a cabo uno de los siguientes procesos:
- Utilice el plano de un elemento (p. ej., un plano superior de cubierta)
- Haga clic en la superficie del plano de un elemento existente para definir el ángulo del Plano de Corte. Un rectángulo le ayudará a ver el plano.
- Haga clic de nuevo para definir la posición del Plano de Corte
- Utilice un borde a modo de eje de rotación del plano
- Haga clic en un borde existente con el cursor Mercedes, con el fin de definir el eje de rotación
- Haga clic en cualquier punto que deba tocar el Plano de Corte; esto define la posición del Plano de Corte
- Haga clic en los tres puntos que desee (como pueden ser tres puntos calientes del elemento) para definir un plano
- Haga clic en dos puntos para definir el eje de rotación
- Haga clic en cualquier punto que deba tocar el Plano de Corte; esto define la posición del Plano de Corte
- Haga clic cuando el Plano de Corte esté en el lugar correcto. Aparece el comando flotante Finalizar. Haga clic en Finalizar si está satisfecho con el Plano de Corte.
- Vea la Sección 3D resultante.
