Editar las Líneas de Sección/Alzado/AI en la Planta
Puede alargar, desplazar y recortar todos los tipos de líneas de Sección/Alzado en la Planta:
- la línea principal de la Sección, y cualquier línea de corte
- la línea de Distancia Difuminada, si la hay
- la línea límite (Corte de Profundidad), si el rango horizontal de la Sección/Alzado es limitado

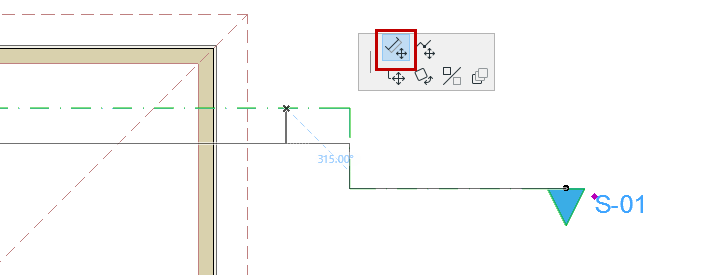

Desplazamiento de los Segmentos de la Línea de Sección

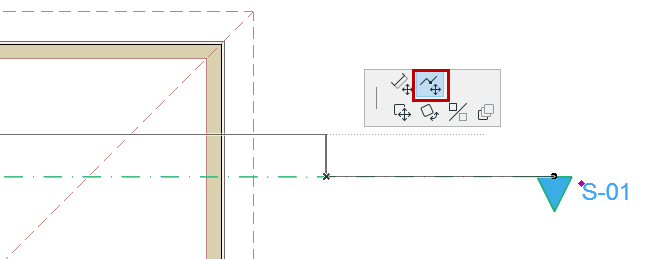

Cortar y Desplazar la Línea

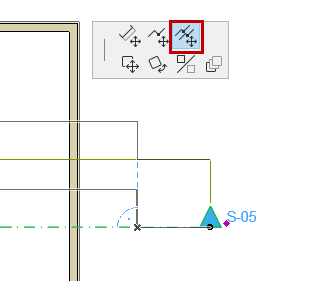

Cortar Todas las Líneas de Sección
Si la Sección tiene una Línea Límite o una línea de Difuminar Distantes visualizadas, use el comando de la Paleta Flotante: Insertar un Corte en Todas las Líneas para cortar y desplazar todas las líneas simultáneamente.

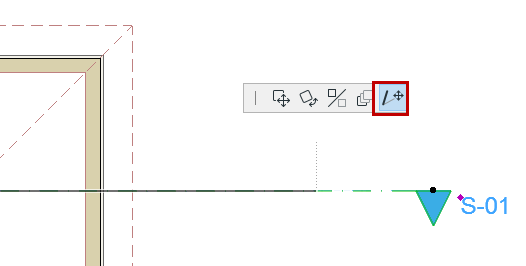

Alargar Línea
- Seleccione la Línea de la Sección.
- Haga clic en un punto final de cualquier segmento.
- Desde la Paleta Flotante, elija Alargar.
Nota: En los Alzados Interiores, los puntos finales de una línea de AI no puede ser alargada, porque su longitud depende del Contorno de la Habitación.Ver Mostrar y Editar las Líneas del Marcador y el Rango del Alzado Interior.

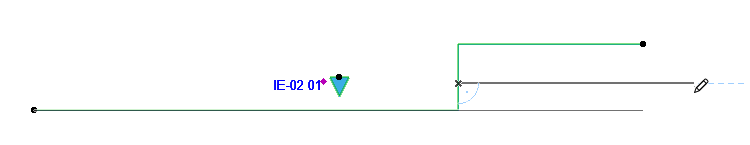

Quitar Corte
Para quitar un corte en la línea, seleccione el segmento y haga una de las siguientes acciones:
- Use el comando de la Paleta Flotante de Desplazamiento para realinearlo con otra línea del mismo tipo

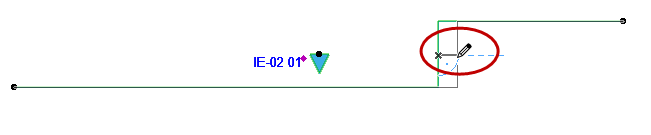

- Seleccione el borde del corte, y arrástrelo fuera del límite horizontal de la Sección/Alzado
