Parámetros de listado de Estructuras Complejas

Parámetro

Descripción Corta

Descripción Larga

Parámetro

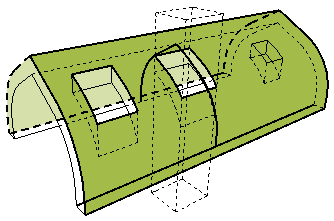

Área de la Superficie Opuesta al Lado de Referencia de la Estructura Compleja (Condicio­nal)

Área de la Superfi­cie del lado opuesto al de Referencia de la Estructura Com­pleja - puede estar condicionada por una Regla de Cál­culo definida.

Lado de Referencia: La membrana de la Estructura Compleja (la "parte superior".) Para una Estructura Compleja com­puesta: la primera capa listada del com­puesto, en las Definiciones de Compuesto.

Condición: sustrae solo el área de los huecos si superan un tamaño determi­nado, según lo ajustado en Opciones > Preferencias del Proyecto > Reglas de Cálculo

Reducido por recortes y las OES.

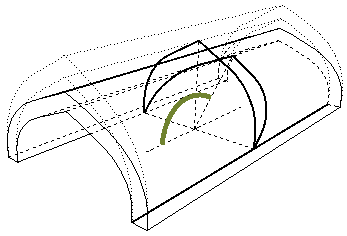

Ángulo de Distorsión

Para Estructuras Complejas extrusio­nadas: ángulo del perfil de la Estruc­tura Compleja, medido hasta el plano de la Estruc­tura Compleja. Por defecto: 90 grados, pero cambiándolo es posible extrusio­nar el perfil de la Estructura Com­pleja en un ángulo, creando así una Estructura Com­pleja de forma dis­torsionada.

Para Estructuras Complejas giradas: ángulo del eje de la Estructura Compleja girada, medido hasta el ángulo del plano de la Estructura Compleja.

El valor de ángulo de distorsión se ajusta en el panel Propiedades de Extrusión o Propiedades de Giro de las Definiciones de Estructura Compleja o en el cuadro Info.


Longitud Conexión Cúpula

Longitud de los bor­des cuyo Tipo esté ajustado a “Transi­ción Cubierta - Cúpula” en el cua­dro de diálogo de Definiciones Perso­nalizadas de Bor­des.

Normalmente, el borde de dos planos de Estructura Compleja adyacentes que for­mas un ángulo convexo.

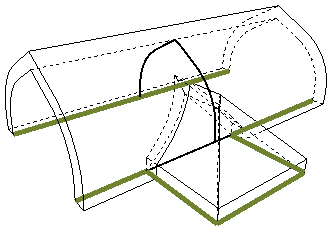

Longitud Aleros

Longitud total de todos los bordes cuyo Tipo esté ajus­tado a “Aleros” en el cuadro de diálogo de Definiciones Per­sonalizadas de Bor­des

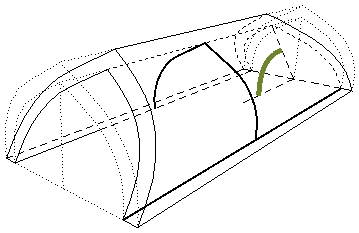

Ángulo Final

Para Estructuras Complejas extrusio­nadas solamente. Ángulo del perfil de Estructura Com­pleja, medido hasta el ángulo de inclina­ción de la Estruc­tura Compleja, en el segundo borde de la Estructura Com­pleja extrusionada. El valor de ángulo final se ajusta en el panel Propiedades de Extrusión de las Definiciones de Estructura Com­pleja o del cuadro Info.

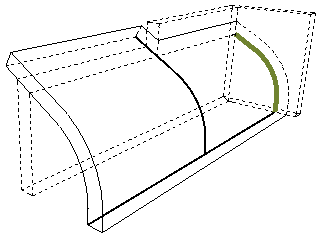

Longitud Conexión Muro Final

Longitud total de todos los bordes cuyo Tipo esté ajus­tado a “Muro final” en el cuadro de diá­logo de Definiciones Personalizadas de Bordes

Habitualmente, es un borde que se une a un Muro y lo recorre en pendiente hacia abajo

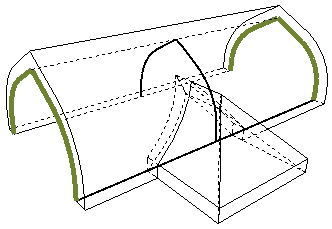

Longitud Hastiales

Longitud total de todos los bordes cuyo Tipo esté ajus­tado a “Hastial” en el cuadro de diálogo de Definiciones Per­sonalizadas de Bor­des




Método Geométrico

Método Geométrico utilizado para crear la Estructura Com­pleja: Extrusionada, Girada o Reglada

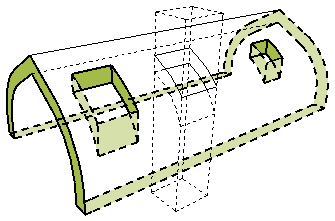

Área de la Superficie de Bordes de la Estructura Compleja (Bruto)

Área de superficie de los bordes de la Estructura Com­pleja, incluida la superficie de cual­quier hueco.

Reducido por recortes. No tiene en cuenta las OES

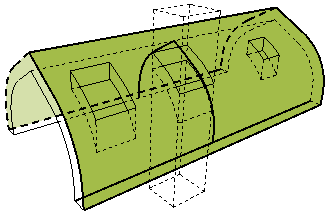

Área de la Superficie Opuesta al Lado de Referencia de la Estructura Compleja (Bruto)

Área de superficie del lado en el lado opuesto de Refe­rencia, incluyendo la superficie de hue­cos.

Reducido por recortes. No tiene en cuenta las OES

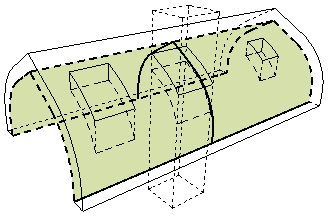

Área de la Superficie del Lado de Referencia de la Estructura Compleja (Bruto)

Área de superficie del Lado de Refe­rencia de la estruc­tura, incluyendo la superficie de hue­cos.

Lado de Referencia: La membrana de la Estructura Compleja (la "parte superior".) Para una Estructura Compleja com­puesta: la primera capa listada del com­puesto, en las Definiciones de Compuesto.

Reducido por recortes. No tiene en cuenta las OES.


Longitud Limatesas

Longitud de los bor­des cuyo Tipo esté ajustado a “Lima­tesa” en el cuadro de diálogo de Defi­niciones Personali­zadas de Bordes

Habitualmente, el borde de dos planos adyacentes que se encuentran como una "Limatesa"

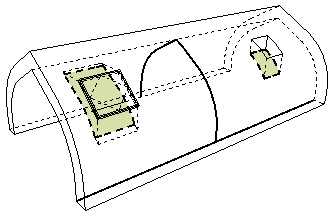

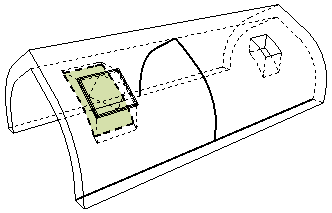

Área de la Superficie de los Hue­cos

Área de superficie total de todos los huecos en la Estructura Com­pleja.




Longitud Conexión Hueco

Longitud de los bor­des cuyo Tipo esté ajustado a “Transi­ción Cubierta - Hueco” en el cuadro de diálogo de Defi­niciones Personali­zadas de Bordes.

Normalmente, el borde de dos planos de Estructura Compleja adyacentes que for­man un ángulo cóncavo.



Área de la Superficie de los Bor­des de la Estructura Compleja (Neto)

Superficie total de todos los bordes de la Estructura Com­pleja

Reducido por huecos, recortes y Opera­ciones de Elementos Sólidos



Área de la Superficie Opuesta al Lado de Referencia de la Estructura Compleja (Neto)

Área de la Superfi­cie opuesta a la del Lado de Referencia de la Estructura Compleja

Reducido por huecos, recortes y Opera­ciones de Elementos Sólidos


Área Neta de la Super­ficie del Lado de Referencia

Área de la Superfi­cie del Lado de Referencia de la Estructura

Lado de Referencia: La membrana de la Estructura Compleja (la "parte superior".) Para una Estructura Compleja com­puesta: la primera capa listada del com­puesto, en las Definiciones de Compuesto.

Reducido por huecos, recortes y Opera­ciones de Elementos Sólidos

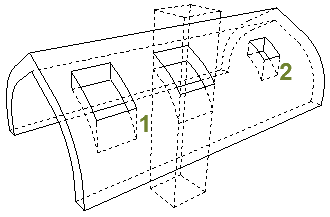

Número de Huecos

Número de huecos en la Estructura Compleja

Los huecos están creados en la Estruc­tura Compleja manualmente, o cortados por Lucernarios.

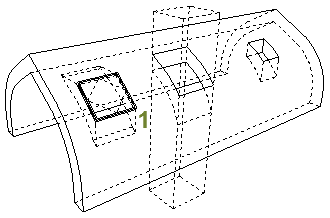

Número de Lucernarios

Número de Lucer­narios colocados en la Estructura Com­pleja.




Área de Superficie de Lucerna­rios

Área de superficie total de todos los Lucernarios coloca­dos en la Estruc­tura Compleja.




Longitud Picos

Longitud de los bor­des cuyo Tipo esté ajustado a “Pico” en el cuadro de diálogo de Definiciones Per­sonalizadas de Bor­des

Normalmente, el borde de la parte supe­rior de una Estructura Compleja de Plano Simple.

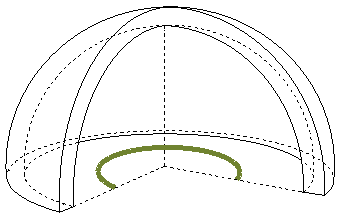

Ángulo de Giro

Para Estructuras Complejas giradas solamente. Ángulo con el que se gira sobre su eje la Estructura Com­pleja. El valor del ángulo de giro se ajusta gráficamente, al crear la Estruc­tura Compleja, o bien en el panel Propiedades de Giro de las Defini­ciones de Estruc­tura Compleja o en el cuadro Info.




Longitud Cumbreras

Longitud de los bor­des cuyo Tipo esté ajustado a “Cum­brera” en el cuadro de diálogo de Defi­niciones Personali­zadas de Bordes

Normalmente, el borde de dos planos de Estructura Compleja adyacentes que se unen formando una cumbrera.

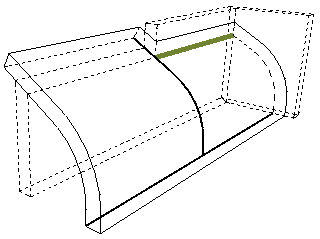

Longitud Conexión Muro Late­ral

Longitud total de todos los bordes cuyo Tipo esté ajus­tado a “Muro lateral” en el cuadro de diá­logo de Definiciones Personalizadas de Bordes

 Normalmente, un borde de Estructura Compleja que se une a un Muro y recorre el mismo en horizontal.

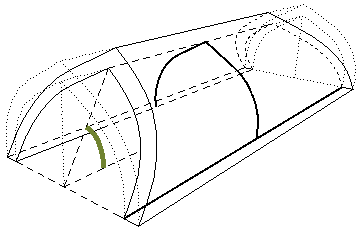

Ángulo Inicial

Para Estructuras Complejas extrusio­nadas solamente. Ángulo del perfil de Estructura Com­pleja, medido hasta el ángulo de inclina­ción de la Estruc­tura Compleja, en el borde de inicio de la Estructura Com­pleja extrusionada. El valor de ángulo inicial se ajusta en el panel Propieda­des de Extrusión de las Definiciones de Estructura Com­pleja o del cuadro Info.

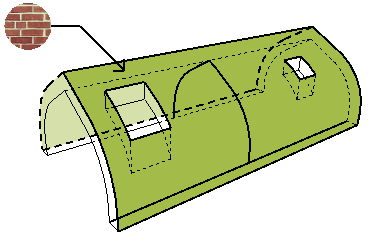

Superficie de la Estructura en el Lado Opuesto al de Referen­cia

Nombre de la superficie asignada al lado opuesto al lado de Referencia.

Asigne las superficies en el panel Modelo de las Definiciones de Estructura Com­pleja

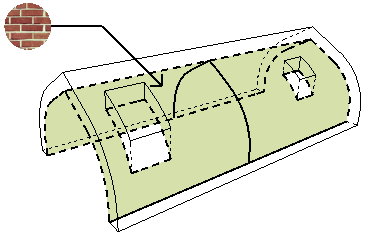

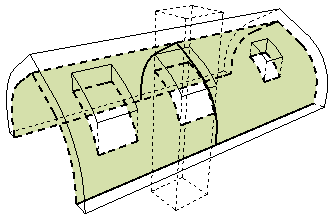

Superficie de la Estructura en el Lado de Referen­cia

Nombre de la superficie asignada al lado de Referen­cia.

Lado de Referencia: La membrana de la Estructura Compleja (la "parte superior".) Para una Estructura Compleja com­puesta: la primera capa listada del com­puesto, en las Definiciones de Compuesto.

Asigne las superficies en el panel Modelo de las Definiciones de Estructura Com­pleja

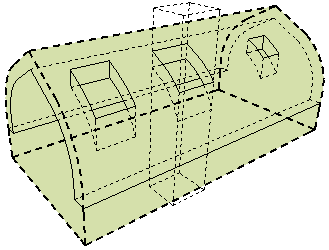

Cuerpo Cor­tante

Extrusión hacia abajo, Extrusión hacia arriba, o Edi­table.

Definido en el panel Modelo de las Defini­ciones de Estructura Compleja

Determina la geometría del Cuerpo Cor­tante que actúa sobre otros elementos cuando los corta esta Estructura Com­pleja.
