Formatos de Archivo del Publicador

Si eligió Guardar en el cuadro de diálogo Propiedades de Publicador:

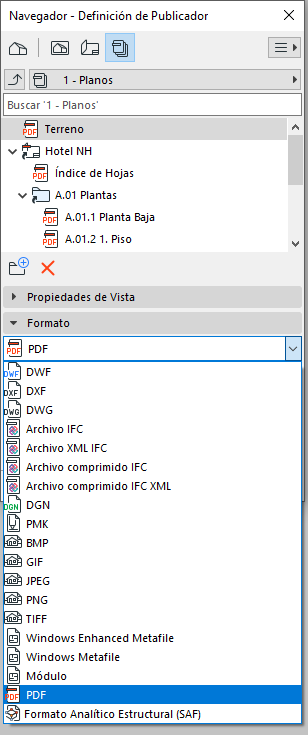

Use la pestaña Formato para elegir un formato de imagen para guardar el elemento, ya sea individualmente o por carpeta.

  • Los formatos disponibles dependen de la vista que esté publicando (por ejemplo, modelo 3D, o lista 2D, etc.)
  • Según el formato: elija un Traductor y/o haga clic en Opciones para ajustes adicionales


Formato PDF

Hay dos páginas de opciones: Opciones de Documento y Opciones de Página.

Ver Crear una Salida PDF utilizando el Publicador.

Formato PMK

El formato PMK es un formato de dibujo nativo que ocupa menos espacio en disco duro que mucho otros formatos. Guardar vistas en formato PMK puede ser un flujo de trabajo adecuado si su proyecto está dividido en varios archivos (p.ej. pln Modelo y pln Documentación).

Ver Flujo de Trabajo de Planos: Proyectos Grandes.

Formato DWG o DXF

Elija un Traductor DXF-DWG para controlar el contenido del resultado publicado.

Ver Definir Traducción DXF/DWG.

Formato DXF: Combinar en un archivo DXF

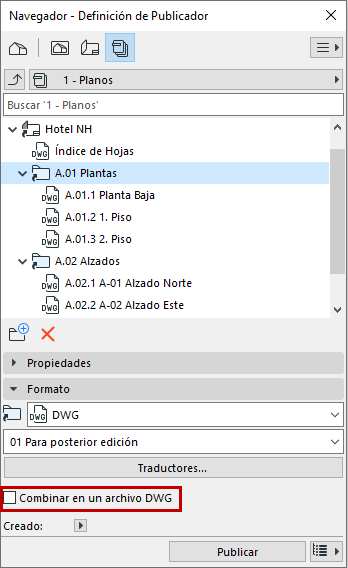

Si todos los elementos de una carpeta son Planos, y si toda la carpeta está ajustada a formato DWG, aparecerá una casilla adicional: Combinar en un archivo DWG. Si está utilizando esta opción:

  • El archivo DWG resultante contiene tantos Espacios de Papel como Planos se hayan empleado a modo de elementos del Grupo de Publicación. Así, los contenidos de todo un Libro de Planos se pueden guardar en un solo archivo DWG.


Formato DWF: Recortar imagen con zoom

Si su formato de publicación es DWF: puede marcar Cortar imagen a Zoom para recortar la imagen al zoom actual en la Planta.

Cuando exporte una vista de proyecto para ser usada en AutoCAD, puede definir que únicamente la parte seleccionada sea exportada: Primero, publique la vista en formato DWF en una carpeta aparte, usando la opción Recortar imagen con zoom. Abrir los DWFs en Archicad  y luego guardarlos como archivos DWG. Únicamente la vista recortada será visible en el archivo DWG.

Módulo (.mod)

Disponible para las vistas guardadas desde la Planta.



Haga clic en Opciones para definir los pisos y elementos que deben formar parte del Módulo. (Ver Opciones de Guardar Módulo.)

Formato IFC

Para cada uno de los formatos IFC, use el desplegable para elegir un Traductor IFC de Exportación para controlar el contenido del resultado publicado.

Ver Traductores IFC: Visión General.

Haga clic en el botón Traductores para información sobre el contenido del Traductor.

Ver el vídeo

Formato Analítico Estructural (SAF)

Elija este formato para exportar vistas del Modelo Analítico Estructural desde Archicad a aplicaciones externas que usen el método de elementos finitos (FEM).

Ver Modelo Analítico Estructural.
