Editar Polilíneas

Unificar Elementos de Dibujo en una Polilínea

Las Líneas, Arcos y Polilíneas Conectadas pueden ser transformadas a una sola Polilínea.

• Seleccione todos los elementos conectados.
• Elija el comando Edición > Reformar > Unificar.

Los atributos del último elemento seleccionado se aplican al conjunto de elementos unificados.

Puede unificar varios conjuntos de elementos conectados y seleccionados activando una sola vez el comando Unificar.

Ver también Intersección de Dos Elementos.

Abrir una Polilínea Cerrada

Para abrir una polilínea cerrada eliminando uno de sus segmentos:

• Active la herramienta Flecha.
• Mantenga presionada la tecla Ctrl y haga clic (Cmd-clic) sobre el segmento de línea que desea eliminar.
  Nota: Use el mismo método para cortar una polilínea de al menos 3 segmentos en dos polilíneas independientes.

Explotar una Polilínea

1. Seleccione la Polilínea.
2. Use Diseño > Explotar en la Vista Actual.

   Las líneas y arcos resultantes están agrupados. Desagrúpelos si lo necesita.

   Ver también Explotar en la Vista Actual.

Polilíneas a Rayas: Por Segmento o Continuo

Solo para Polilíneas, si está usando un tipo de línea a rayas, elija una preferencia en las Definiciones de Polilínea para la distribución del patrón a rayas en los nodos de la polilínea.

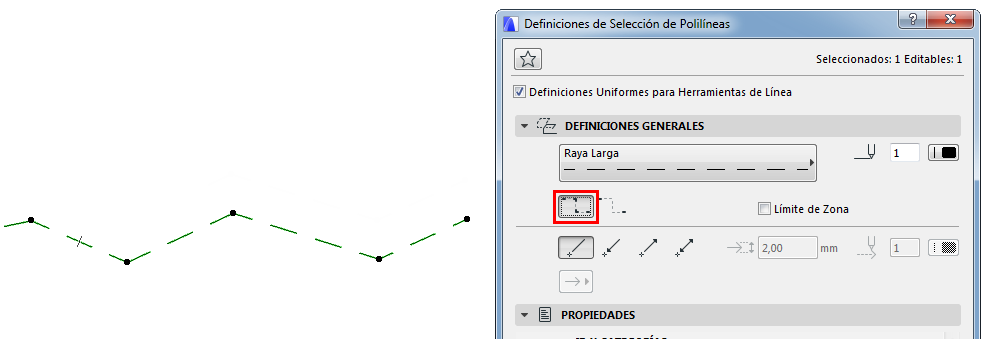

Figura 1. Distribuir Patrón Rayado Sobre Toda la Polilínea

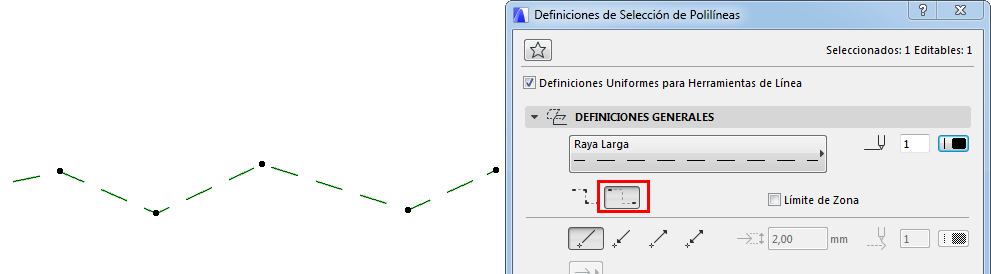

Figura 2. Distribuir Patrón Rayado por Segmento
