Cotas Radiales
Las cotas Radiales se componen de dos partes principales: la línea de cota (de puntero) y la etiqueta.
- Haga clic en un punto del elemento curvo.

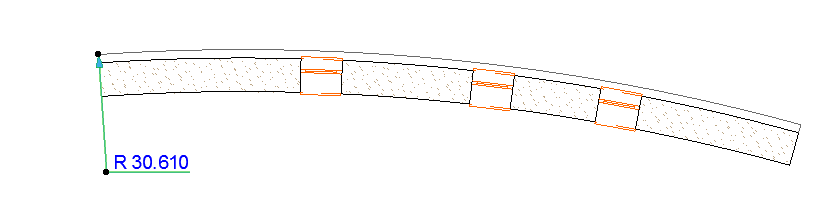

- Dibuje la línea de cota, hacia el punto central de la curva o en la dirección contraria. La Cota Radial siempre debe originarse desde un elemento curvo.
- Haga clic nuevamente para colocar el texto, que indica el valor del radio.
La orientación del texto se puede definir en Definiciones de Cota Radial. ( Véase abajo.)
Alargar o Mover una Cota Radial
Puede ajustar la ubicación de una Cota Radial ya colocada utilizando las opciones disponibles en la Paleta Flotante:

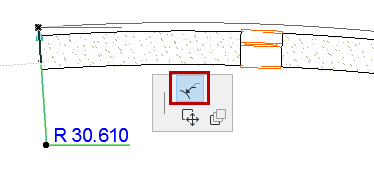

Utilice la opción del icono Alargar la dimensión radial para alargar la cota.

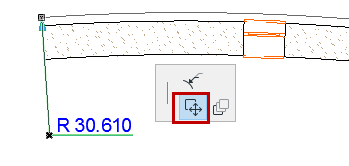

Utilice el icono Desplazar la dimensión radial para moverlo.
