Acotación Interior Automática

Use esta función para acotar rápidamente un conjunto de Pilares o elementos copuestos o con perfil (complejos) desde la Planta.

1. Seleccione uno o más Pilares o elementos Compuestos/con Perfil para acotar.
   Nota: Los Pilares con Perfil serán ignorados.

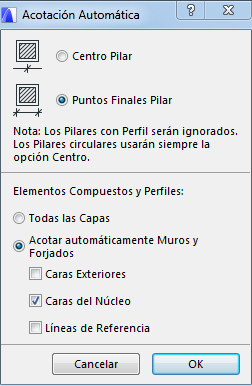

2. Abra el cuadro de diálogo en Documento > Anotación > Acotación Automática > Acotación Interior.
3. Elija sus preferencias de acotación.





   Preferencias de las Cotas de Pilares

   • Centro del Pilar: acote el eje del pilar.
   • Extremos del Pilar: acote los extremos del pilar.
     Nota: Un Pilar circular siempre será acotado desde su centro sin tener en cuenta el estado de esta casilla.

   Elementos Compuestos y Perfiles

   Elija una opción:

   • Todas las Capas: Cada capa del elemento compuesto/de perfil se acota por separado. (Si está sin activar, se aplica una sola dimensión al ancho total de todas las capas).
   • Acotar automáticamente Muros y Forjados: Se colocan los puntos de cota en las caras y/o líneas de referencia según las opciones seleccionadas abajo (debe estar seleccionada al menos una):
   • Caras Exteriores
   • Caras del Núcleo
   • Líneas de Referencia
     Nota: Estas opciones tienen el mismo efecto que el Método Automático en los Detalles de Cota (Definiciones de la Herramienta Acotación).

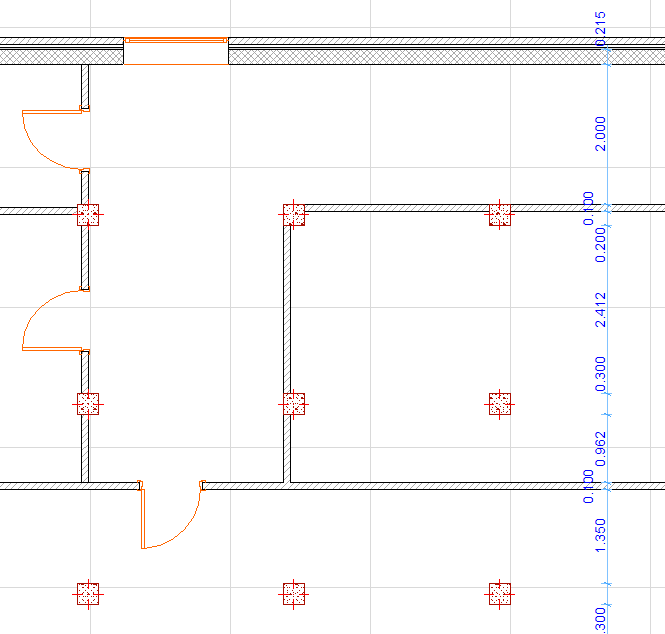

4. Arrastre el cursor para dibujar una línea temporal a través de los elementos seleccionados para acotarlos.
   • Muros, Pilares, Vigas, así como Forjados, Cubiertas y bordes de Mallas perpendiculares y que crucen a esta línea serán acotados. La línea puede constar de varios segmentos.
5. Doble clic para terminar de dibujar la línea.
6. Haga clic para colocar la cadena de cotas.
