Panel de Detalles de Cota

Mostrar también la Altura de las Aberturas

 Active esta casilla si desea que la marca de cota muestre el valor de altura de la abertura junto con el ancho. Si activa esta casilla, elija uno de los tres botones radiales de la derecha para definir cómo visualizar el valor de Altura:

• Siempre con Extensión: Incluya la extensión vertical de la abertura, si existe, en el valor de Altura.
• Siempre sin Extensión: No incluya ninguna extensión al calcular el valor de Altura visualizado.
• Determinado por Ancho: Si el Ancho de cota incluye una extensión, muestre la Altura con su extensión. Si el Ancho de cota no incluye extensión, no incluya ninguna extensión en el valor de Altura visualizado.

Componentes de Cota de los Elementos Compuestos o con Perfil

• Con el método Manual, haga clic en los puntos finales de cada capa en orden antes de colocar la cota.

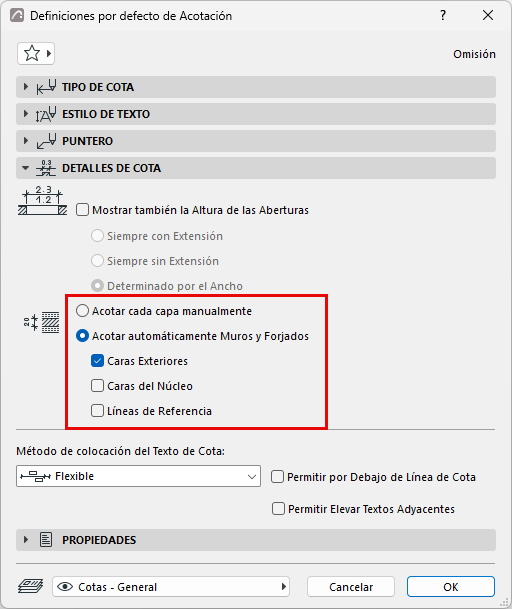

• Con el método Automático se colocan los puntos de cota en las caras y/o líneas de referencia según las opciones seleccionadas abajo (debe estar seleccionada al menos una categoría)
• Caras Exteriores
• Caras del Núcleo
• Líneas de Referencia

El método Automático funciona en Muros en la Planta, y en Muros y Forjados en la Sección.

Ver también Acotar Espesor de Muros o Forjados.

Comentarios:

• En la Planta, los núcleos de un elemento perfil se acotarán a lo largo de su parte cortada.
• En Sección, los núcleos de un elemento perfil se acotarán a lo largo de su caja de contorno.
• Si edita la estructura compuesta o el perfil de modo que ya no tenga núcleo, la cota de núcleo cambiará a la cota del espesor total del Muro/Forjado.

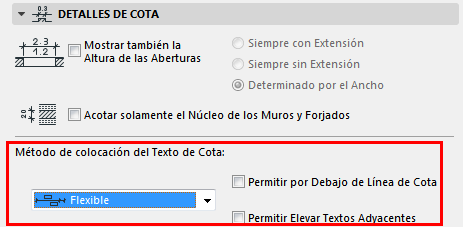

Método de colocación del Texto de Cota

Use estas opciones para controlar la forma de ajustar los Textos de Cota si se solapan demasiado.

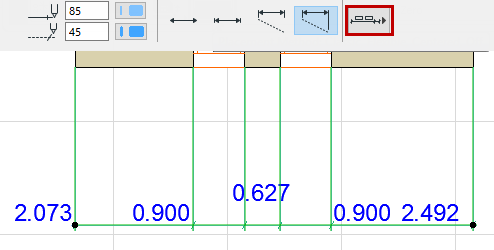

• Clásica: El algoritmo utilizado en versiones antiguas de Archicad.

Los Textos de Cota son colocados horizontalmente y centrados con el segmento acotado.

• Si no hay suficiente espacio, los Textos de Cota son elevados lo suficiente como para ser legibles. Los textos de Cota Adyacentes también son elevados a ambos lados.
• Si no hay suficiente espacio para moverlos a los lados, serán ajustados verticalmente, en filas.

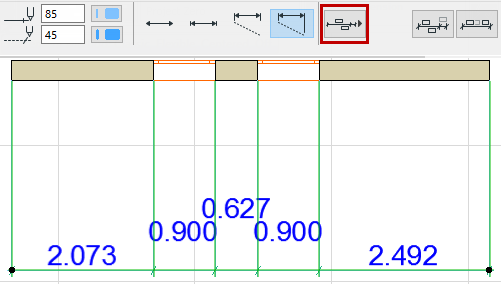

• Flexible (por defecto): Este método es más sofisticado que el Clásico: realiza ajustes automáticos incluso si un texto de cota fue desplazado manualmente, o consiste en múltiples líneas.
• Los Textos de Cota son colocados horizontalmente y centrados con el segmento acotado.
• Si el espacio es demasiado pequeño, los Textos de Cota se elevarán a los lados. (los textos adyacentes permanecen colocados.)
• Si no hay suficiente espacio para elevarlos a los lados, los textos pueden ser ajustados verticalmente.





Están disponibles dos casillas adicionales con este método:

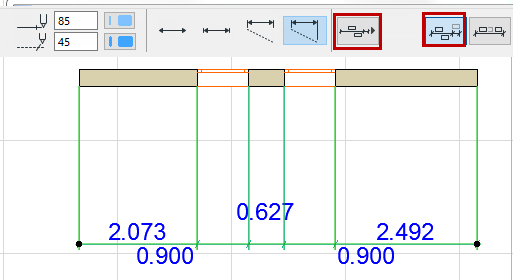

• Permitir debajo de la Línea de Cota: Como parte del ajuste, los textos pueden ser mostrados debajo de las líneas de cota así como por encima.

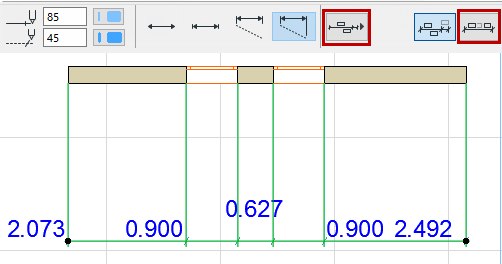

• Permitir elevar textos adyacentes: Cuando un texto de cota se eleva a los lados, sus textos de cota adyacentes también pueden ser elevados a los lados (centrados con el espacio sobrante) si es necesario.

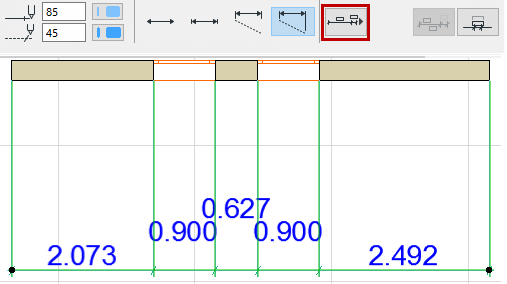

• Centrado:
• Todos los textos de cota son colocados en el punto medio del segmento acotado. Nada es ajustado a los lados.
• Si no hay suficiente espacio, son ajustados verticalmente.









• Permitir debajo de la Línea de Cota: Como parte del ajuste, los textos pueden ser mostrados debajo de las líneas de cota así como por encima.
• Permitir solapado con Marcadores: Los textos pueden solaparse con los marcadores de cota. (si está desactivado, los textos serán ajustados verticalmente para evitar el solapado con los Marcadores.)

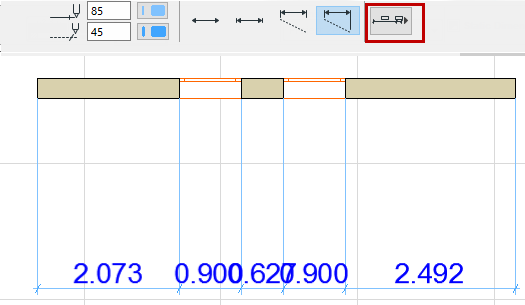

• Desactivado: No se lleva a cabo el ajuste automático para mejorar la legibilidad.

  Todos los textos se colocan simplemente en una fila, directamente sobre la línea de cota sin tener en cuenta la legibilidad.
