Ejemplo: Comprobación de Colisiones de Espacio Libre de Paso

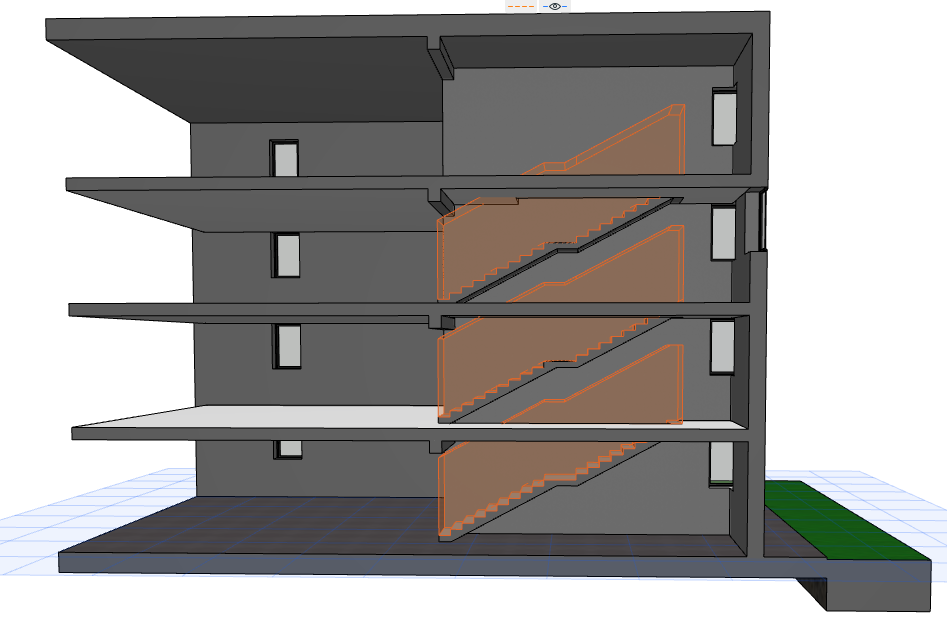

Comprobaremos las colisiones del Espacio Libre de Paso en esta vista 3D del modelo.

1. Vaya a  Diseño > Comprobación del Modelo > Detección de Colisiones.

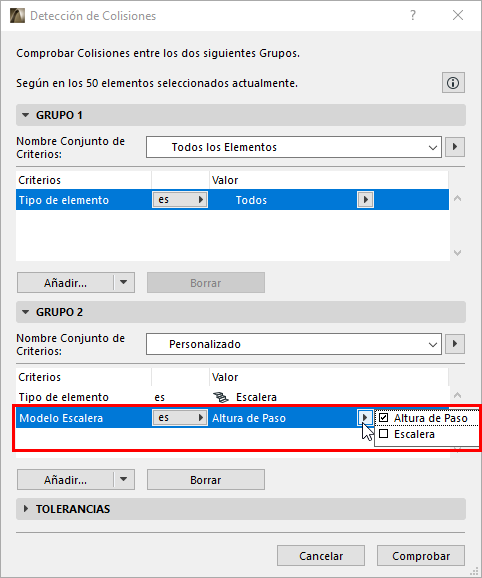

2. En el cuadro de diálogo, defina los criterios de colisión.





   • Para el Grupo 1: todos los elementos 3D
   • Para el Grupo 2: Escaleras, considerando la Altura de Paso del Modelo de la Escalera.
3. Pulse Comprobar para ejecutar la Detección de Colisiones.
4. Se abre el Informe de Comprobación del Modelo para mostrar los resultados. Aquí, para cada resultado, puede ver los elementos afectados en el modelo y crear Incidencias.

   Ver Informe de Comprobación del Modelo .
