Ejecutar una Detección de Colisiones

1. Vaya a la Planta o a la Ventana 3D.
2. Vaya a  Diseño > Comprobación del Modelo > Detección de Colisiones.

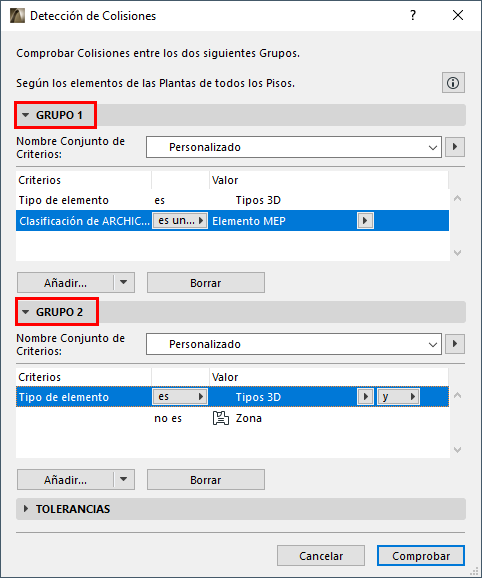

3. En el cuadro de diálogo, defina los criterios para los dos grupos de elementos 3D que desea comprobar.

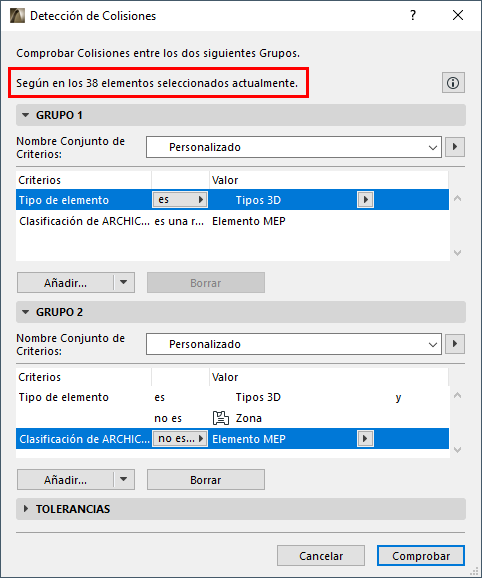

   • Si previamente seleccionó algunos elementos, la Detección de Colisiones solo comprobará estos elementos seleccionados! Observe la parte superior del diálogo para ir viendo información sobre la selección actual.



     Para más detalles, vea Definir Grupos de Colisión.

4. Establezca los valores de Tolerancia de Superficie y / o Volumen según sea necesario.

   Para más detalles, vea Definir Tolerancias de Volumen/Superficie.

5. Pulse Comprobar para ejecutar la Detección de Colisiones.

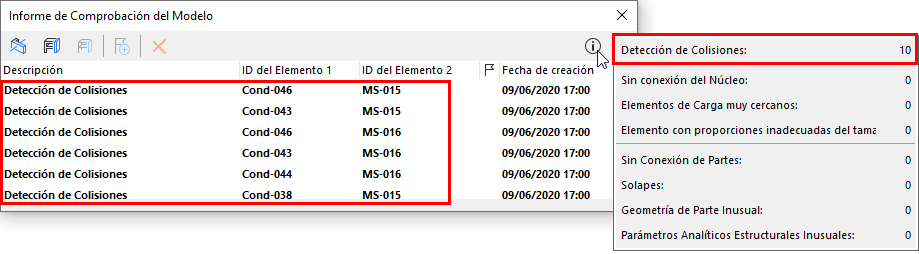

6. Se abre el Informe de Comprobación del Modelo para mostrar los resultados. Se listan los problemas de tipo colisión como en el Informe. Haga clic en Info para ver el número de Colisiones.





Como en otros problemas listados en el Informe de Comprobación del Modelo, puede ver los elementos afectados en el modelo y crear Incidencias.

Ver Informe de Comprobación del Modelo .

Tema relacionado:

Criterios de Superficie en las Reglas de Sobrescritura Gráfica y Detección de Colisiones
