Editar Puertos de Conexión MEP

Disponible con Archicad Collaborate.

Para los elementos Accesorio, Equipamiento y Terminal: puede editar fácilmente sus puertos de conexión:

  1. Seleccione el elemento.
  2. Haga clic en el puerto que desea editar.
    Nota: Para elegir entre puertos superpuestos: use la tecla Tab para saltar por los puertos disponibles y, a continuación, seleccione el que necesite.
  3. En la paleta flotante, seleccione Editar Definiciones de Conexión.
  4. Utilice el diálogo para configurar las opciones.


Utilice los nodos de edición gráfica para ajustar las conexiones y la geometría del elemento.

Figura 1. Reposicionar las conexiones

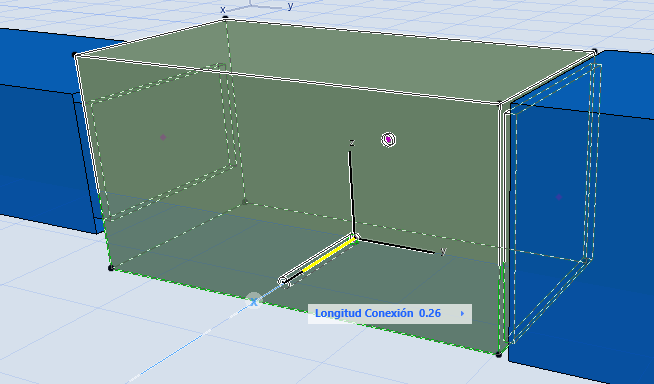

Figura 2. Definir longitud de conexión

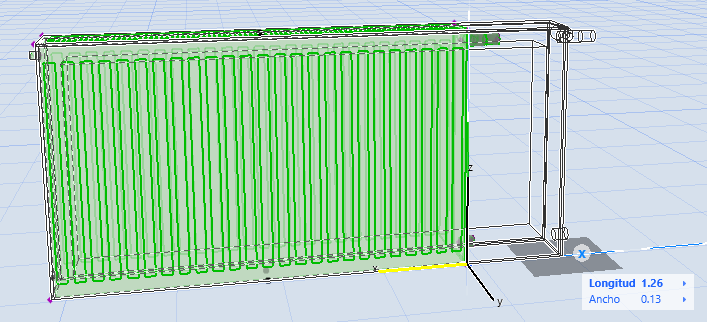

Figura 3. Longitud, anchura, altura
