Sistemas MEP
Disponible con Archicad Collaborate.
Los Sistemas MEP son atributos del proyecto. Cree y guarde Sistemas MEP y luego aplíquelos a los elementos del modelo MEP para controlar su visualización. Para cada Sistema MEP, defina tramas, líneas y superficies preferidas que se adapten a sus estándares.

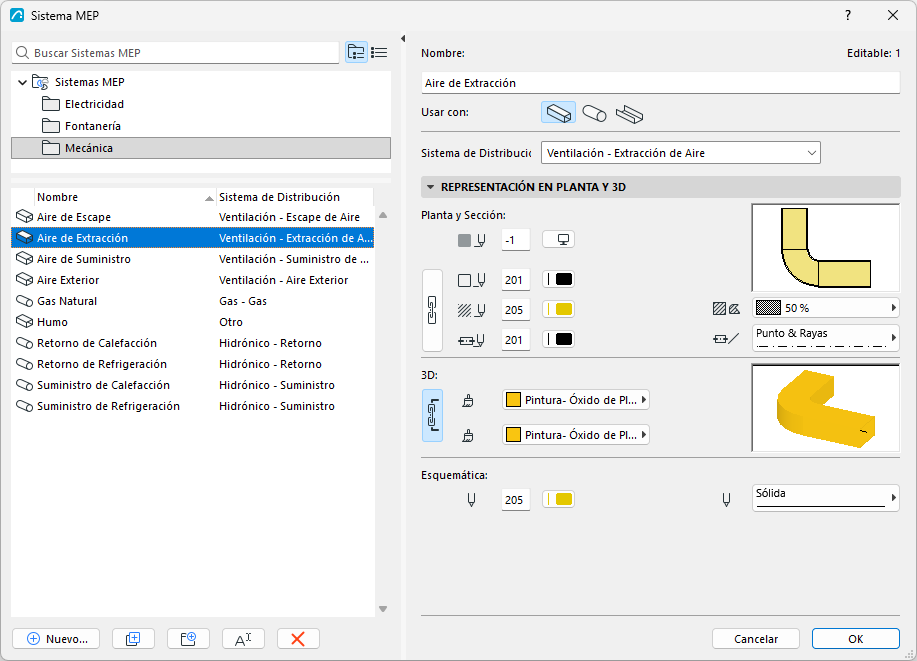

Diálogo de Sistemas MEP
Abra el diálogo desde
- Diseño > Sistemas MEP
- Opciones > Atributos de Elemento > Sistemas MEP
- el botón de Sistemas MEP en la Barra de Herramientas de Ingeniería MEP
- El acceso directo a Sistemas MEP desde el Explorador de Sistemas MEP
El lado izquierdo enumera los atributos de Sistema MEP de su proyecto. Puede crearlos, duplicarlos y renombrarlos. Para organizarlos por carpetas, simplemente arrastre y suelte.
Para cada Sistema MEP seleccionado, edite sus datos a la derecha.
Los comandos del cuadro de diálogo de Sistemas MEP son similares a los de otros atributos. Ver: Uso de los diálogos de atributos

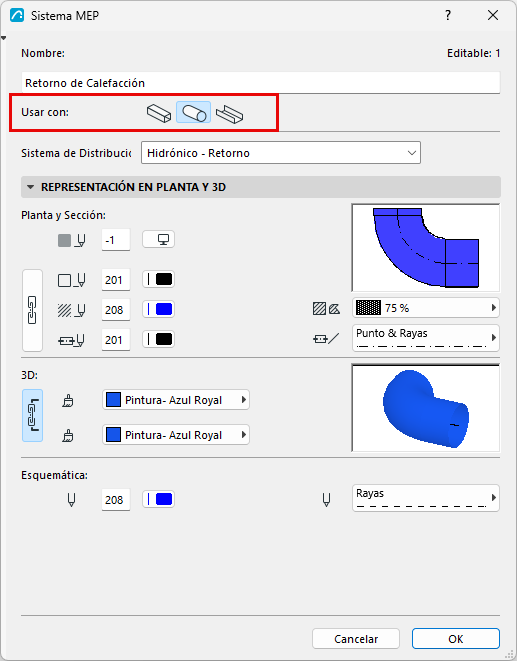

Utilizar con (tipo de recorrido)
Cada Sistema MEP puede ser utilizado por un tipo de recorrido: Conducto, Tubo o Cable. Para cada Sistema MEP, haga clic en uno de estos iconos para elegir su tipo de recorrido.
Asignar Sistema de Distribución
Elija un Sistema de Distribución de la lista. Asignar un Sistema de Distribución clasifica aún más el Sistema MEP (por ejemplo, para indicar la dirección del flujo) y proporciona una definición clara para otras personas que colaboran en el proyecto.
Los Sistemas de Distribución disponibles varían según el tipo de recorrido seleccionado (Conducto, Tubo o Cable). El conjunto de Sistemas de Distribución es fijo y no se puede editar.
Editar visualización en Planta, 3D y Esquemática
En el panel Representación en Planta y 3D: Utilice los controles para definir tramas, líneas y superficies para el Sistema MEP actual.
Utilice el control dedicado para definir un color y un tipo de línea independientes para la visualización esquemática.
Ver también: Opciones de Vista de Modelo para elementos MEP
Asignar Sistema MEP a un recorrido o elemento MEP
- Al recorrido MEP: A cada recorrido se le asigna un Sistema MEP en la parte superior del cuadro de diálogo de Definiciones del Recorrido. Ver Definiciones del Recorrido - Derivación, Posicionamiento, Aislamiento .
- Si es necesario, puede sobrescribir los atributos del Sistema MEP asignados a nivel de recorrido: consulte Visualización de Elementos del Recorrido: Planta y Sección, Visualización del Modelo .

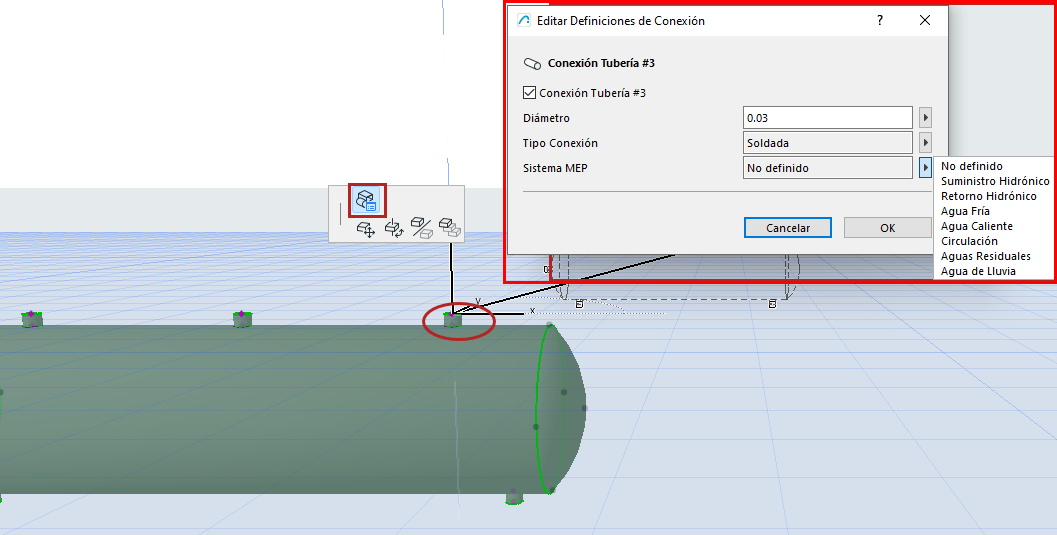

- Conecte un recorrido a un objeto MEP independiente: el recorrido "hereda" automáticamente el Sistema MEP del punto de conexión del objeto.
- A Terminal, Accesorio y Equipamiento: Asigne el Sistema MEP en las definiciones del elemento, utilizando el panel Definiciones Personalizadas (pestaña General o Conexiones).

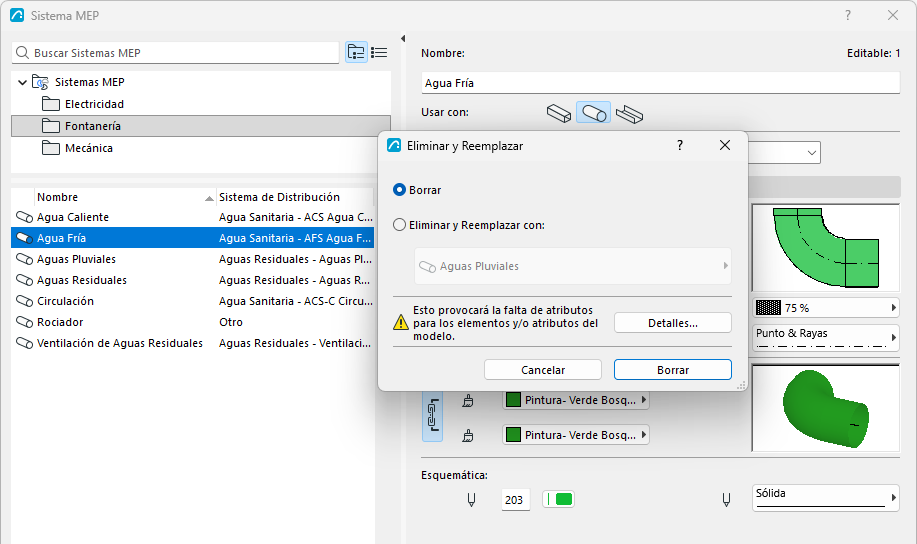

Eliminar/reemplazar Sistema MEP
Ver Eliminar Atributos.
Si el Sistema MEP tiene elementos asignados, eliminarlo generará atributos faltantes. Para evitarlo, puede reemplazar el Sistema MEP eliminado por otro, que luego se asignará a los elementos en su lugar.
