Datos hidrónicos (calefacción, refrigeración)

Una vez modelado su sistema de calefacción o refrigeración, se pueden definir las entradas de cálculo correspondientes. Los criterios de diseño se establecen en las definiciones del equipamiento, mientras que los datos más amplios del sistema, como las temperaturas de suministro y retorno de calefacción o refrigeración, se definen en el cuadro de diálogo Definiciones del Sistema Hidrónico.

1. Crear un sistema hidrónico utilizando elementos de tuberías y equipamiento

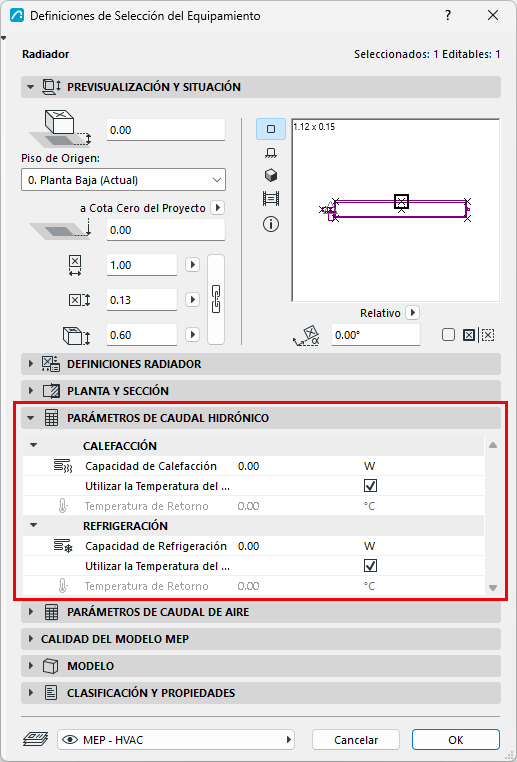

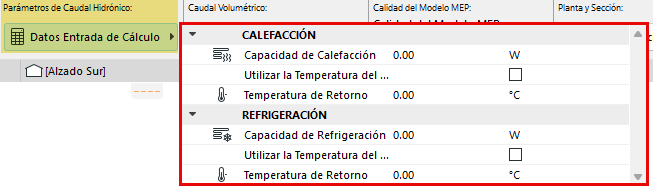

2. Introduzca los valores de calefacción y refrigeración para el equipamiento hidrónico individual, en sus cuadros de diálogo de definiciones o en el Cuadro Info:

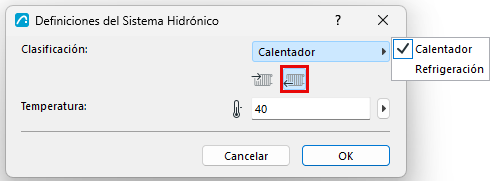

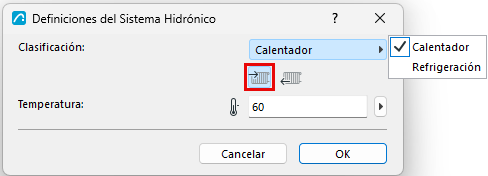

3. En Definiciones del Sistema Hidrónico: Defina el requerimiento de temperatura (por ejemplo, para el suministro y el retorno):
   • Abra las Definiciones del Sistema Hidrónico en la barra de herramientas MEP o en el menú contextual de cualquier segmento hidrónico.



4. Añada el Sistema hidrónico al Explorador del Sistema (véase Añadir Sistema MEP al Explorador de Sistemas)

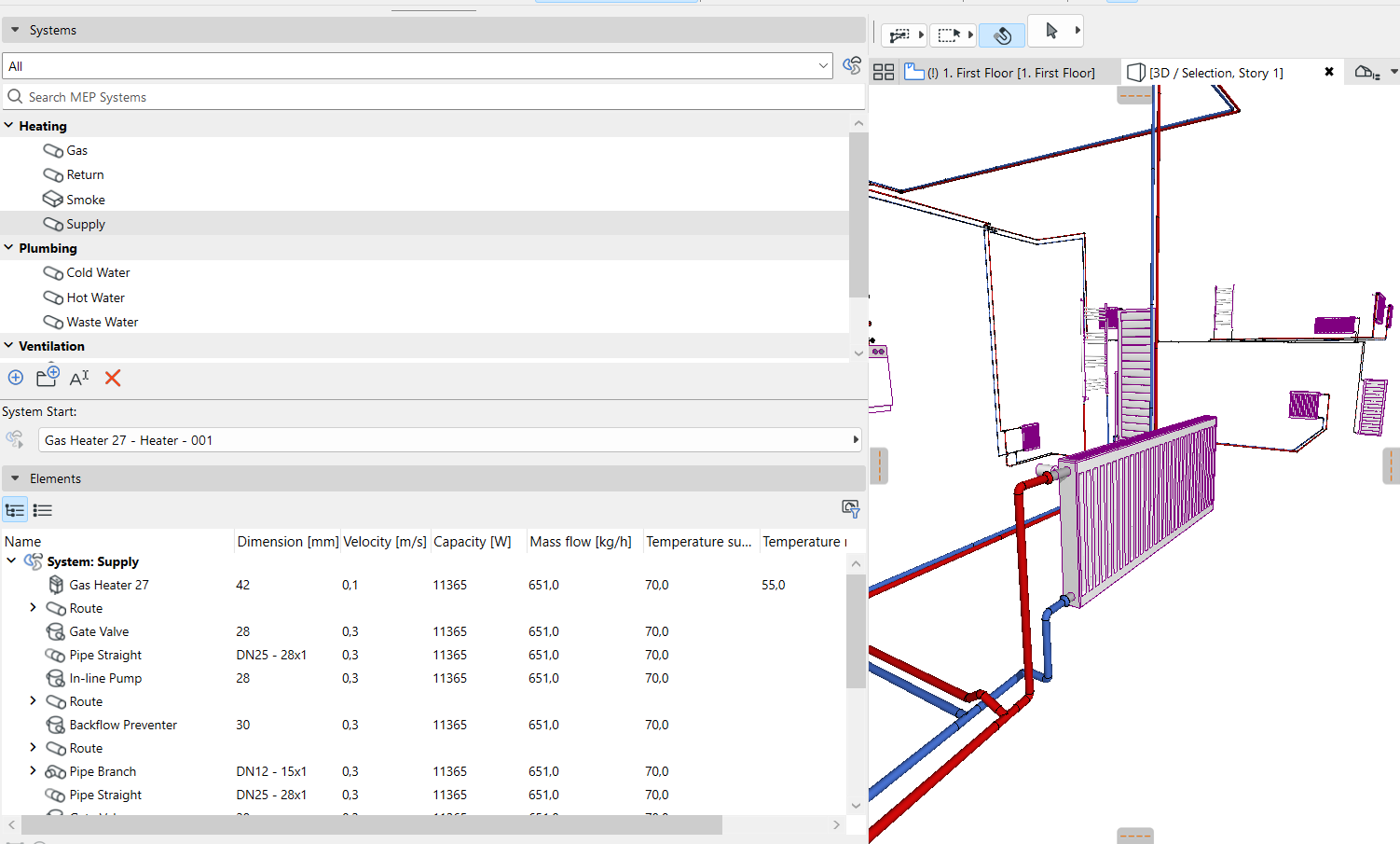

   El Explorador del Sistema muestra los datos relevantes de cada elemento: Capacidades, temperaturas de Suministro y Retorno, caudal másico, velocidad.





   • Las capacidades se suman hasta el punto de inicio del Sistema
   • El caudal másico, la Velocidad y la temperatura de retorno se calculan para los recorridos y los segmentos
   • Estos datos se basan en las dimensiones de los elementos, así como en los datos de capacidad y temperatura introducidos para los elementos hidrónicos
5. Optimice las dimensiones de las tuberías: Basándose en los datos mostrados en el Explorador del Sistema, utilice la herramienta Optimizador de Sistemas Hidrónicos para ajustar las dimensiones según necesite.

Puede visualizar estos datos para todas las partes del sistema mediante etiquetas y listados.
