Optimizador del Tamaño de Conductos

El Optimizador del Tamaño de Conductos cambia las dimensiones de los conductos, basándose en los límites y las preferencias de dimensión definidas por el usuario.

Utilice este diálogo después de haber definido los sistemas y comprobado los cálculos en el Explorador del Sistema.

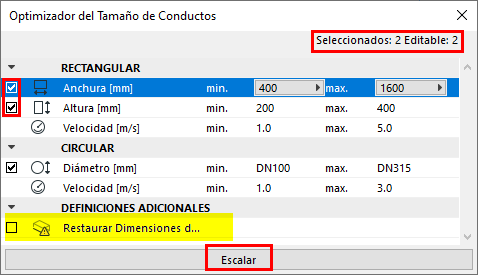

1. Abra el Optimizador del Tamaño de Conductos desde la barra de herramientas MEP, o desde Ventanas > Paletas





2. Seleccione uno o varios recorridos de Conductos para redimensionarlos. El cuadro de diálogo le indica el número de elementos seleccionados y editables.
   Nota: Un recorrido puede no ser editable si su capa o elemento están bloqueados.





3. Marque los tipos de dimensión que desea redimensionar (ancho y/o alto, diámetro).
4. Comprobar si también se debe incluir algún segmento personalizado en la operación de escalado.
5. Desmarque las dimensiones que desee dejar como están. Por ejemplo, para no modificar los conductos circulares, desactive la casilla Diámetro.
6. Defina el rango de valores para la forma y la velocidad en función de sus requisitos específicos para los valores mínimo y máximo.
   Nota: Para establecer un valor fijo en lugar de un intervalo, introduzca valores idénticos para mín. y máx.
7. Haga clic en Escalar.

• Compruebe los resultados - si dice que no se ha redimensionado nada, es que sus recorridos ya se ajustan a los límites establecidos en el Optimizador del Tamaño de Conductos
• Si el botón Escalar está en gris, no tiene ningún recorrido seleccionado o no es editable
