Circuitos

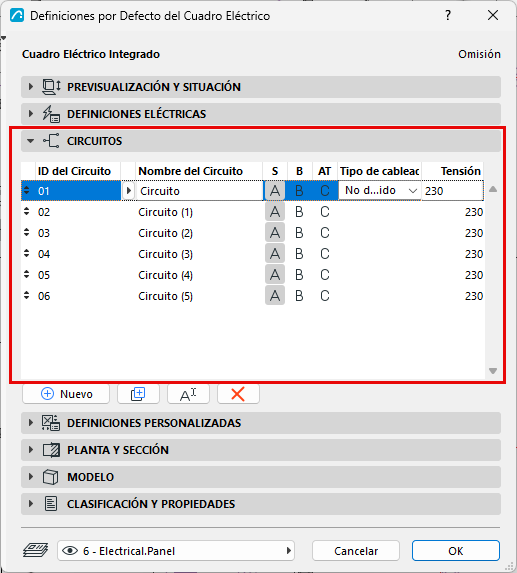

Utilice este panel para crear circuitos eléctricos para su Proyecto. Puede crear nuevos circuitos, duplicar un circuito seleccionado de la lista, renombrar circuitos o eliminar un circuito seleccionado utilizando los botones situados debajo de la lista.
Para cualquier circuito creado, especifique lo siguiente:
ID del Circuito
Se genera automáticamente en función de las definiciones de los campos Prefijo ID y Estilo ID.
Nombre del Circuito
Especifique el nombre del circuito.
A B C
Estos botones especifican cuál de las fases A, B y C utilizará el circuito. Para los circuitos habituales en la mayoría de los proyectos residenciales se utiliza una fase por circuito, por lo que debe seleccionar una de ellas.
Asegúrese de distribuir las fases entre los circuitos para que la Carga Demandada estimada sea aproximadamente la misma en todas las fases. Seleccione las tres fases para aquellos circuitos que incluyan dispositivos eléctricos diseñados para ello.
Tipo de cableado
Seleccione un tipo de cableado para el circuito o deje el valor en “No definido". Los tipos de cableado disponibles y sus respectivas áreas de sección transversal se definen en el cuadro de diálogo Definiciones del Proyecto Eléctrico .
Tensión
Especifique la Tensión (en voltios - V) utilizada por el circuito.
