Definiciones de Proyecto Eléctrico
Disponible con Archicad Collaborate.

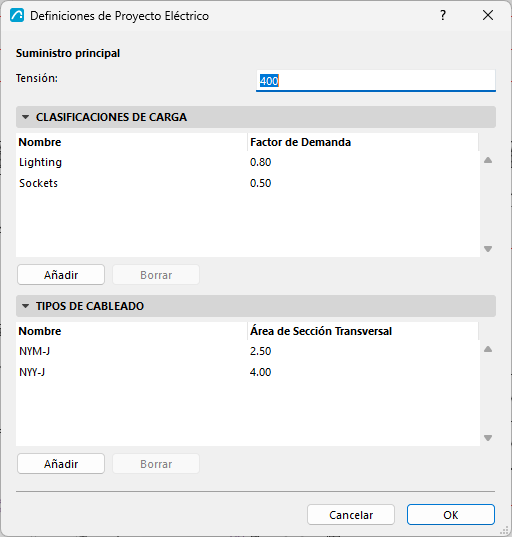

Utilice este cuadro de diálogo para establecer definiciones eléctricas a nivel de proyecto.
Abra el cuadro de diálogo:
- utilizando el comando de menú Opciones > Preferencias del Proyecto > Definiciones de Proyecto Eléctrico , o
- desde la Barra de Herramientas MEP.
Suministro principal
Defina la Tensión (en Voltios - V) del suministro eléctrico principal del proyecto.
Clasificaciones de Carga
Especifique las clases de carga utilizadas por los dispositivos eléctricos en el proyecto. Para cada clasificación, especifique el Nombre y el Factor de Demanda.
Nota: El Factor de Demanda es típicamente un valor numérico entre 0 y 1. Describe la medida en que múltiples cargas o grupos de cargas están sujetos a demanda de forma realista al mismo tiempo, en comparación con la potencia teórica máxima (instalada) que resultaría si todas las cargas funcionaran simultáneamente a plena carga. En los cálculos, la Potencia aparente (voltio-amperio - VA) de los dispositivos eléctricos se multiplica por el Factor de Demanda para obtener el valor del parámetro Carga Demandada (también voltio-amperio - VA) de los dispositivos eléctricos individuales: Carga Demandada = Potencia aparente * Factor de Demanda (p. ej., 15 VA * 0,8 = 12 VA).
Tipos de cableado
Especifique los tipos de cableado utilizados por los circuitos en el proyecto. Para cada uno, especifique su Nombre y Área de Sección Transversal (en milímetros cuadrados).
