Etiquetado de Cuadros Eléctricos

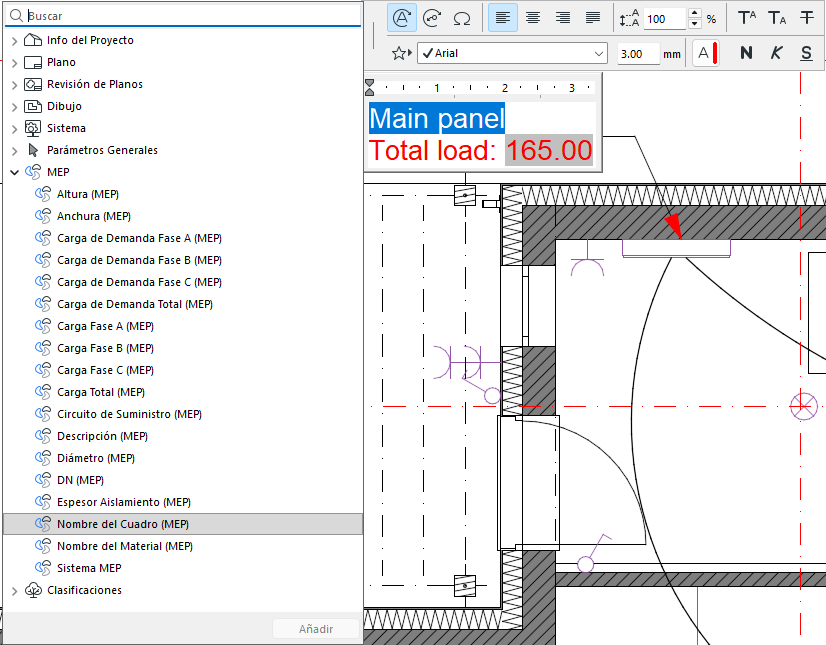

Para los Cuadros Eléctricos, los siguientes parámetros de Autotexto están disponibles en la categoría MEP.

Los parámetros de Autotexto devuelven los siguientes valores:

Nombre del Cuadro - El nombre del Cuadro Eléctrico. En caso de circuitos, el nombre del Cuadro principal.
Fase de Carga A/B/C - La carga eléctrica total de la Fase A/B/C.

Ejemplo: Un Dispositivo Eléctrico tiene una Potencia aparente de 15 VA y pertenece a un circuito que utiliza únicamente la Fase A (los circuitos y sus fases se definen en el cuadro de diálogo de definiciones de un elemento de Cuadro Eléctrico). Los 15 VA completos contribuirán a la Fase de Carga A.

Nota: Si la casilla Potencia Aparente está desmarcada para el dispositivo, o el dispositivo no forma parte de ningún circuito (su campo Suministro está definido en “Principal”), el dispositivo no aportará nada a ninguna Fase de Carga.

Carga Total - La suma de las Fases de Carga A, B y C.
Carga de Demanda por Fase A/B/C - La demanda de carga eléctrica total de la Fase A/B/C. Cálculo: La Potencia Aparente que un Dispositivo Eléctrico aporta a una Fase se multiplica por el valor del Factor de Demanda según la Clasificación de Carga del dispositivo.

Ejemplo: Un Dispositivo Eléctrico aporta 15 VA a la Fase de Carga A. Su Clasificación de Carga está definida en “Iluminación”, con un Factor de Demanda de 0,8 (según lo especificado en las Definiciones de Proyecto Eléctrico). La Demanda de Carga que el dispositivo aporta a la Carga Demandada por Fase A es 15 * 0,8 = 12 VA.

Carga Demandada Total - La suma de las Cargas de Demanda por Fase A, B y C.
