Crear/Actualizar Cargas Vivas

Con esta característica, los ingenieros de estructuras pueden generar automáticamente cargas vivas en las zonas.

Cómo funciona

  • Asigne sus zonas (a través de su Clasificación) a la Categoría de Carga apropiada
  • Las Categorías de Carga determinan los valores de carga viva. Archicad viene con definiciones de Categoría de Carga por defecto, que puede personalizar según sus necesidades.
  • Use el menú Diseño > Elementos Analíticos Estructurales > Crear/Actualizar Cargas

¿Qué zonas generan cargas vivas?

Las Cargas Vivas se generan para las zonas que cumplen las siguientes condiciones:

  • La casilla "Generar Cargas Vivas" está activada (Definiciones de Zona)
  • la zona tiene una Clasificación (Definiciones de Zona)
  • La Clasificación de la zona está mapeada a una Categoría de Carga (diálogo de Mapeado de Carga)

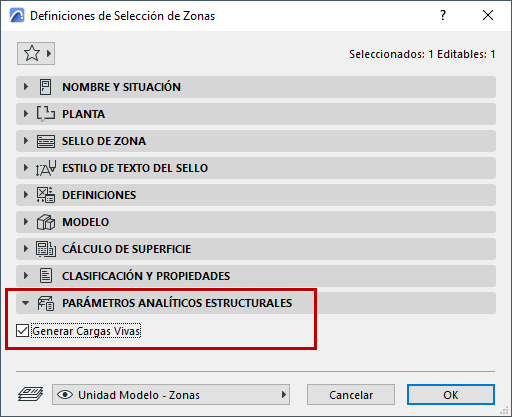

Active la casilla: Generar Cargas Vivas

Actívela en las Definiciones de Zona o en el Cuadro Info (panel de Parámetros Analíticos Estructurales):

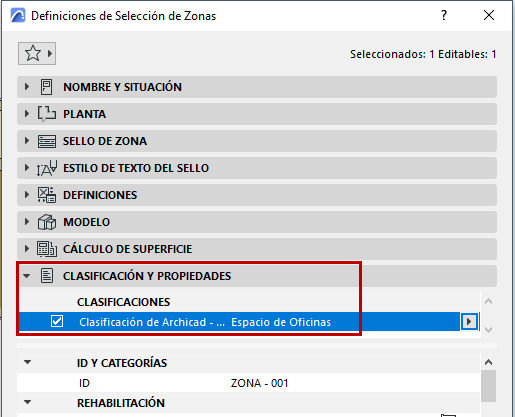

Clasificar la zona

Clasifique una zona en las Definiciones de Zona o en el Cuadro Info (panel de Clasificación y Propiedades):



Configurar el Mapeado de Cargas

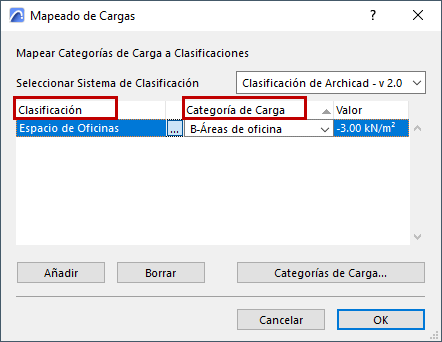

  1. Abra Opciones > Mapeado de Cargas
  2. Utilice esta tabla para asignar las Casificaciones (columna izquierda) a las Categorías de Carga.

    • Haga clic en Añadir para crear tantas reglas de mapeado como necesite
    • Este diálogo muestra el valor de la Categoría de Carga (Para editar este valor, utilice el cuadro de diálogo Categorías de Carga)

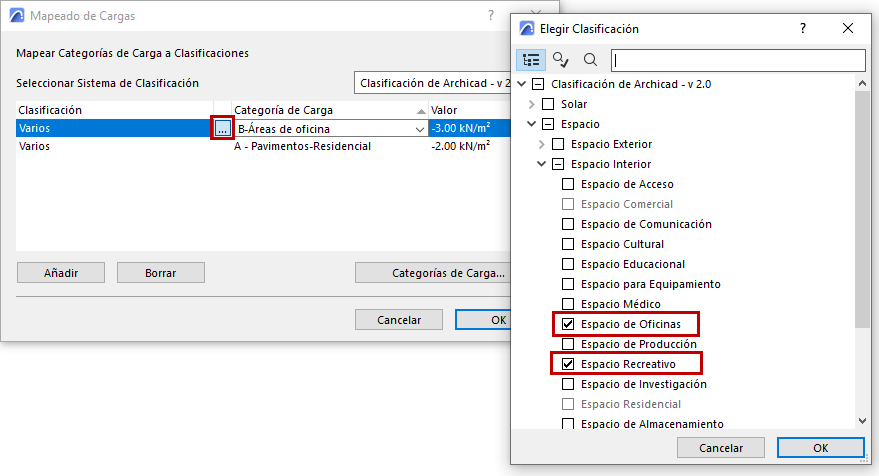

    • Puede asignar una o más clasificaciones de zona a cualquier Categoría de Carga: aquí, las clasificaciones "Sala de reuniones" y "Oficina" están asignadas a una única Categoría de Carga.


Comando de Creación de Cargas Vivas

  1. Asegúrese de que el Modelo Analítico Estructural está activado: Utilice el comando Mostrar Modelo Analítico Estructural
    • desde el menú Ver
    • desde la Barra de Herramientas del Modelo Analítico Estructural
  2. Use el menú Diseño > Elementos Analíticos Estructurales > Crear/Actualizar Cargas
  3. Marque la casilla Cargas Vivas.
  4. Elija un Caso de Carga para la carga viva.
  5. Haga clic en OK.

Compruebe las cargas de superficie resultantes en 3D.



Actualizar Cargas Vivas

Cuando el modelo cambia, puede actualizar las cargas vivas de la misma manera:

Use el menú Diseño > Elementos Analíticos Estructurales > Crear/Actualizar Cargas

Se crean, actualizan o eliminan nuevas cargas vivas según sea necesario, para reflejar los cambios en el modelo (por ejemplo, la geometría de las zonas, la clasificación) o en el mapeado de cargas.
