Definiciones de la Herramienta Carga

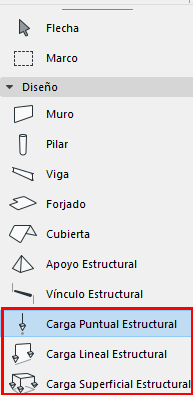

Existen tres herramientas de Carga en Archicad:

Para abrir sus Definiciones, haga doble clic en la herramienta.

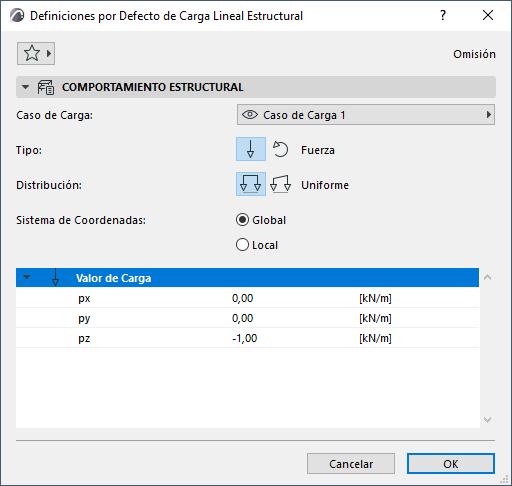

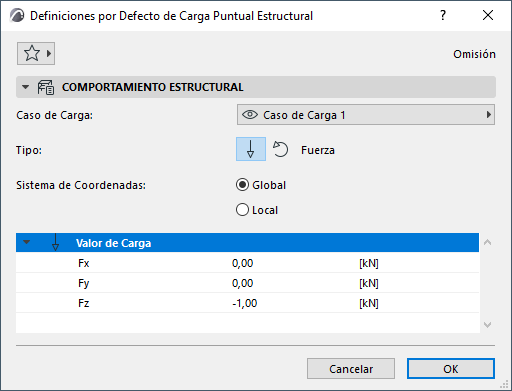

Definiciones de Carga Puntual	Definiciones de Carga Lineal

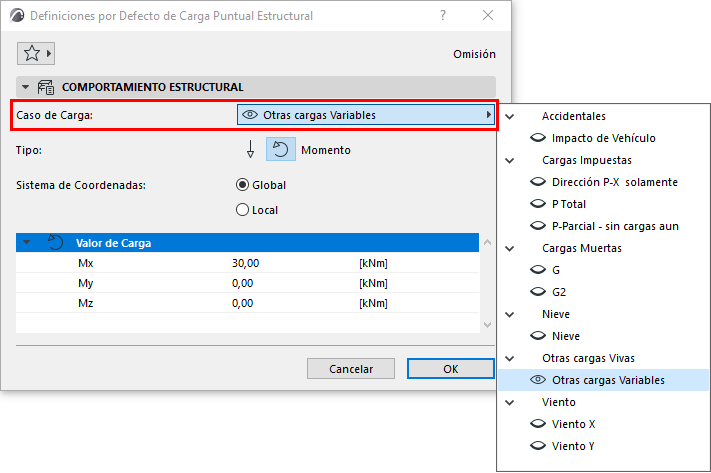

Caso de Carga

Elija un Caso de Carga para este elemento de Carga.

El Caso de Carga determina si un elemento de Carga es visible o no (similar a la visibilidad del elemento, dependiendo del estado de su Capa).

Note:

Establezca los Casos de Carga visibles utilizando la paleta de Casos de Carga, visible por defecto en el entorno de trabajo Estructural.
El Caso de Carga visible se puede guardar para cada vista, en las Definiciones de Vista.

Elija Fuerza o Momento para describir el comportamiento de la Carga.

El Momento está indicado con una doble flecha curva.

Fuerza Puntual Momento Puntual

Describe la distribución de la Carga a lo largo de su longitud.

Uniforme: la Carga es distribuida uniformemente a lo largo del borde. Los valores de la Carga son idénticos en ambos extremos.
Trapezoidal: los valores de Carga son diferentes en los dos extremos. La intensidad de Carga varía linealmente entre los dos puntos.

Define cómo interpretar la dirección del vector del Valor de Carga.

Global (Sistema de Coordenadas): el sistema de coordenadas global del proyecto.
Local (Sistema de Coordenadas): la dirección definida para el elemento contenedor de la Carga.

Para cada Carga, especifique su intensidad en cada dirección.

Valor de Carga Puntual	Descripción
Fuerza Puntual
Fx, Fy, Fz	La magnitud de Fuerza aplicada en las direcciones X, Y, Z.
Momento Puntual
Mx, My, Mz	La magnitud del Momento aplicada en las direcciones X, Y, Z.

Valor de Carga Lineal	Descripción
Fuerza Lineal
px, py, pz	La magnitud de Fuerza aplicada en las direcciones X, Y o Z en todos los puntos a lo largo de la Carga Lineal
px1, py1, pz1	La magnitud de Fuerza aplicada en las direcciones X, Y o Z en el punto inicial de la Carga Lineal
px2, py2, pz2	La magnitud de Fuerza aplicada en las direcciones X, Y o Z en el punto final de la Carga Lineal
Momento Lineal
Mx, My, Mz	La magnitud del Momento aplicada en las direcciones X, Y o Z en todos los puntos a lo largo de la Carga Lineal
Mx1, My1, Mz1	La magnitud de Momento aplicada en las direcciones X, Y o Z en el punto inicial de la Carga Lineal
Mx2, My2, Mz2	La magnitud de Momento aplicada en las direcciones X, Y o Z en el punto final de la Carga Lineal

Valor de la Fuerza Superficial	Descripción
px, py, pz	La magnitud de Fuerza aplicada en las direcciones X, Y o Z de la Carga Superficial.

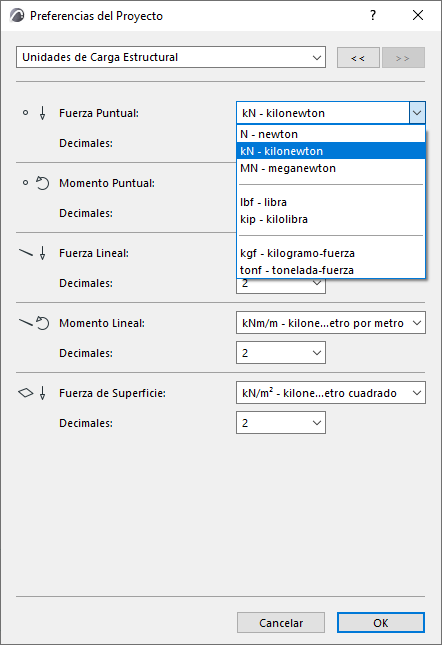

Para cada herramienta y tipo de Carga, defina sus unidades desde Opciones > Preferencias del Proyecto > Unidades de Carga Estructural:
