Mapeado de Perfiles - Exportación

Vaya a Archivo > Interoperabilidad > SAF > Traductores SAF.

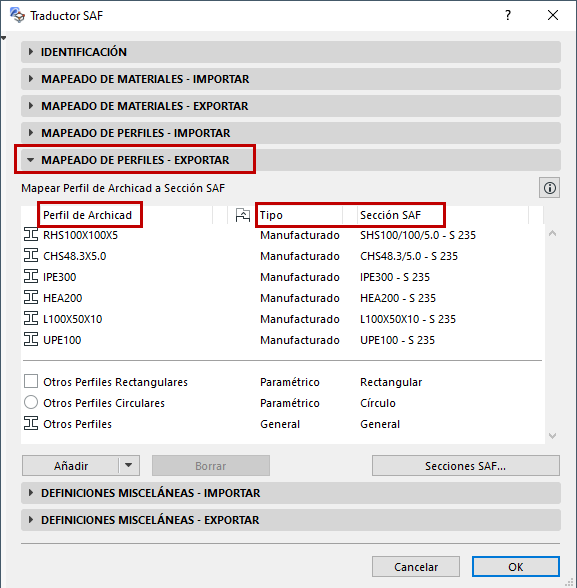

Utilice el panel de Mapeado de Perfiles - Exportación para mapear Partes 1D que son Perfiles Complejos a sus contrapartes ("Sección SAF") en el software receptor.



Tipos de Sección en SAF

El estándar SAF define cuatro Tipos de Secciones (perfiles):

  • Manufacturada: Secciones fabricadas industrialmente, con nombre estándar.
  • Compuesta: Sección compuesta basada en varios perfiles manufacturados (p. ej. dos perfiles I). Ejemplo de inserción de sección compuesta: perfil = IPE200 y parámetros=10mm (distancia entre perfiles).
  • Paramétrica: Secciones definidas por forma y dimensiones (parámetros).
  • General: Cualquier forma general de las secciones. Consiste en uno o más polígonos cerrados, incluyendo aberturas. Estos no usan nombres estándar.
