Preparar y Exportar un Archivo de Datos SAF para Asegurar un Mapeado Estandar

También puede crear su propio archivo de datos SAF basado en el software externo.

Utilice este método si su proyecto utiliza un número limitado de Materiales/Secciones específicas de SAF. De esta manera, puede acceder fácilmente a los nombres exactos de Material/Perfil utilizados en el software externo.

Nota: Graphisoft también proporciona varios archivos de datos SAF predefinidos, que son catálogos mucho más completos. Ver Descargar Archivos de Datos SAF Optimizados para Aplicaciones Estructurales

En el software externo, cree un archivo que contenga todos los Materiales SAF y las Secciones SAF utilizadas por el software externo (por ejemplo, SCIA Engineer o RISA-3D). Luego, exporte el archivo como SAF (* .xls). (Este archivo no necesita contener Partes estructurales reales, solo la Sección SAF y el listado de materiales).

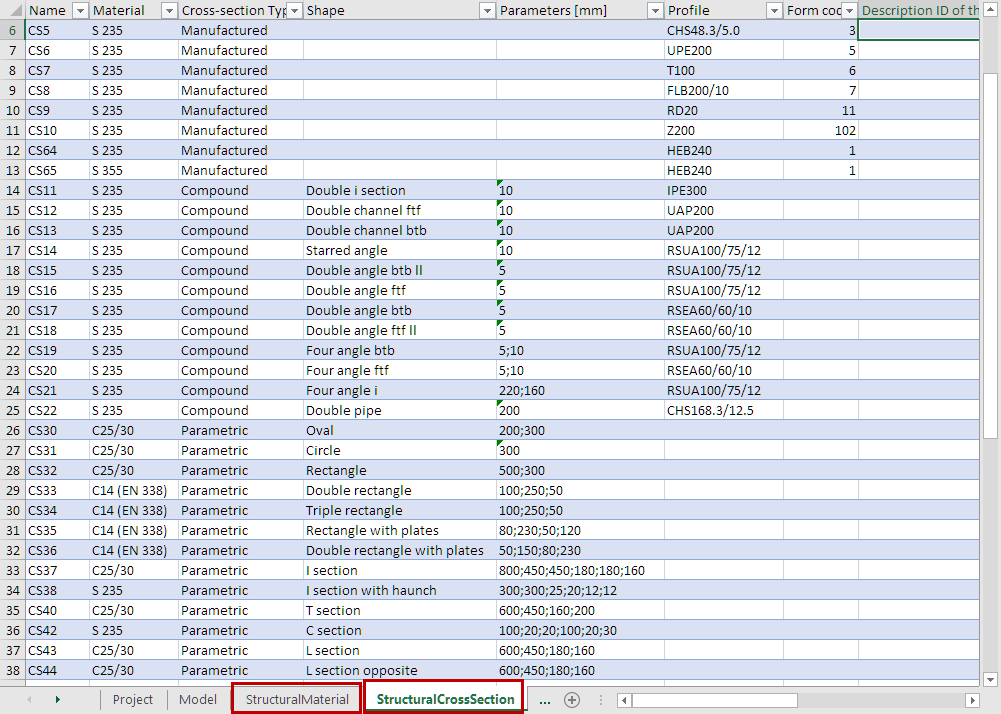

Figura 1. Archivo SAF de Muestra, que contiene Materiales SAF y Secciones

Ahora puede importar o combinar el archivo en el cuadro de diálogo del Traductor SAF correspondiente.

Consulte estas secciones:

Añadir Más Materiales SAF a la Lista de Mapeado (Exportar a SAF)

Añadir Más Secciones SAF a la Lista de Mapeado (Exportar a SAF)

Añadir Más Secciones SAF (Importar SAF)

Mapear Sección SAF “General” o “Paramétrica” Importada
