Actualizar con el Modelo IFC

Este comando (Archivo > Interoperabilidad > IFC > Actualizar con el Modelo IFC) actualiza el contenido del proyecto con un modelo IFC.

Use esto si el proyecto Archicad  y el archivo IFC contienen elementos en común, y si desea añadir o modificar datos de los elementos del proyecto usando datos IFC.

  • Las propiedades exportadas que se mapean a propiedades IFC se actualizan, siempre que se utilicen las configuraciones correctas del Traductor tanto en la exportación como en la importación. (Archicad 22 y posteriores)
  • “Elementos en común” son aquellos los cuales su Atributo de GlobalId es el mismo en el proyecto anfitrión y en el modelo IFC  importado.
  • Los "Datos IFC" incluyen Atributos IFC, Propiedades IFC y Referencias de Clasificación IFC

Por lo tanto, este comando está optimizado para rastrear y actualizar los cambios en los datos de propiedades. Este comando no sirve para actualizar cambios de los elementos del modelo.

Note:

  • La actualización de propiedades con este comando funciona correctamente solo si las definiciones de Propiedades y Mapeado de Tipos se utilizan de forma correcta y coherente, tanto en la exportación como en la importación.
  • Los elementos eliminados y los elementos modificados son ignorados!
  • Los datos de geometría (tamaño, color, capa) no serán actualizados o modificados.
  • Las propiedades de los elementos bloqueados del proyecto no se actualizarán ni modificarán.


Flujo de Trabajo para Actualizar

  1. Vaya a Archivo > Interoperabilidad > IFC > Actualizar con Modelo IFC

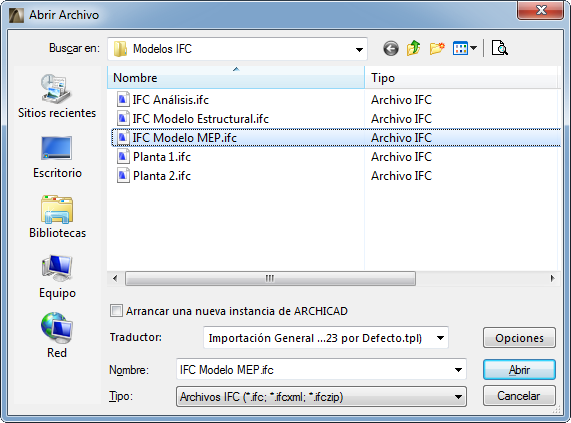

    En el diálogo de Abrir:


    • Busque un modelo IFC.
    • Elija un Traductor para la Importación apropiado. El Traductor debe usar las definiciones de Mapeado de Propiedades y Tipos que son análogas a las utilizadas cuando el modelo original se exportó a IFC.
  2. Haga clic en Abrir.
  3. En el cuadro de diálogo que aparece, configure las opciones de actualización según sea necesario (ver  Opciones de Actualización, a continuación).
  4. Haga clic enOK.

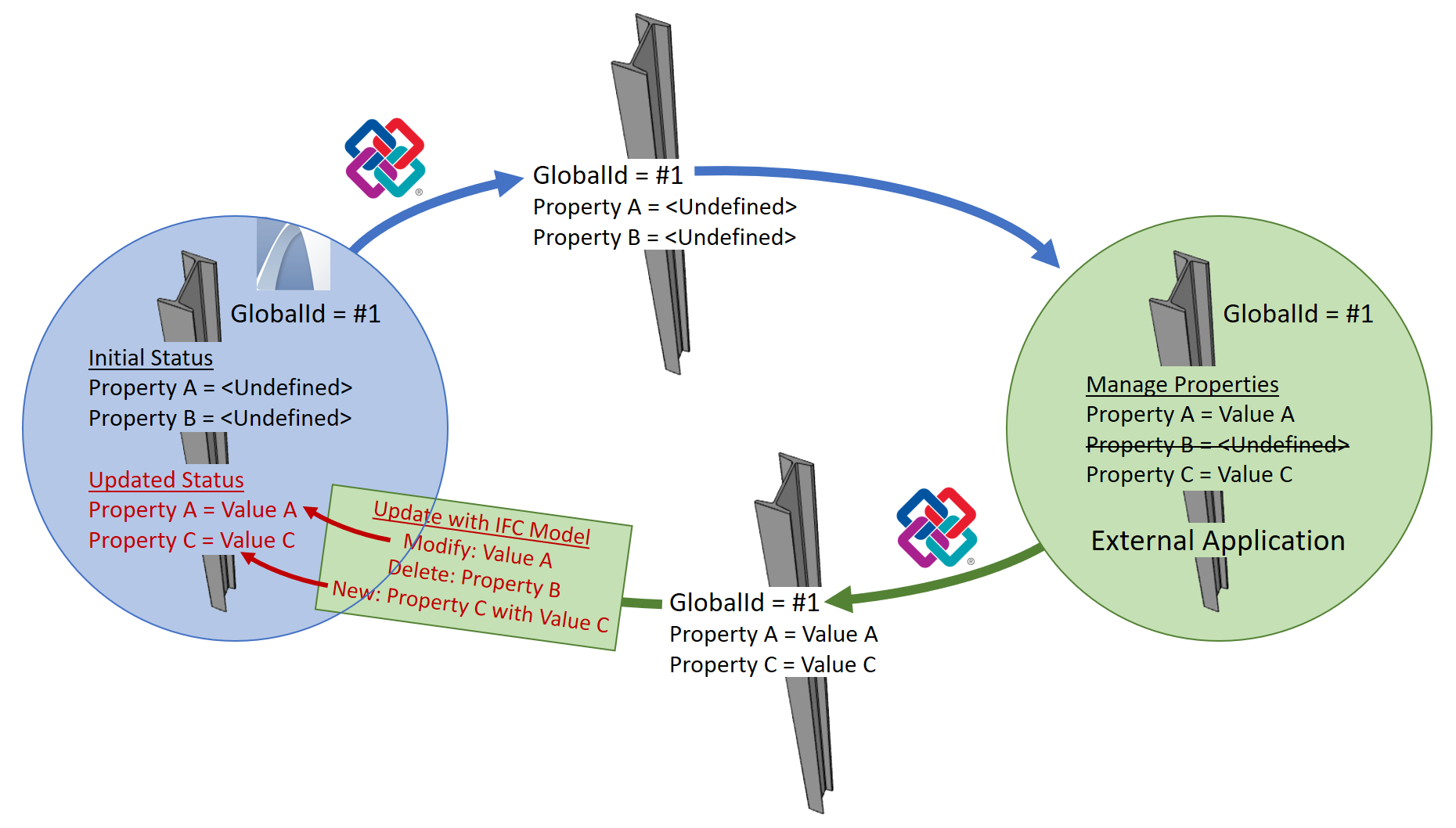

Flujo de Trabajo de Ejemplo: Mapeado de Propiedades en la Exportación e Importación

  1. El modelo es exportado a IFC, usando el comando Archivo > Guardar como IFC.

    Los elementos de Archicad son exportados junto con sus datos IFC. Según la predefinición Traductor para la Exportación - Mapeado de Propiedades para la Exportación (que también depende del Mapeado de Tipos para la Exportación), las Propiedades de Archicad  son mapeadas a Propiedades IFC.

  2. El colaborador externo trabaja en el modelo IFC, eliminando propiedades, modificando otras, y añadiendo algunas nuevas.
  3. El modelo editado es importado de nuevo a Archicad usando Archivo > Interoperabilidad > IFC > Actualizar con Modelo IFC.
  4. Las propiedades IFC nuevas y modificadas se agregan y actualizan en el modelo Archicad, según las definiciones de mapeado de Traductor para la Importación - Mapeado de Propiedades para la Importación.
  • Importante: Para mapear las propiedades de vuelta a las propiedades existentes de Archicad , asegúrese de activar la opción de Importar como Propiedades de Archicad.

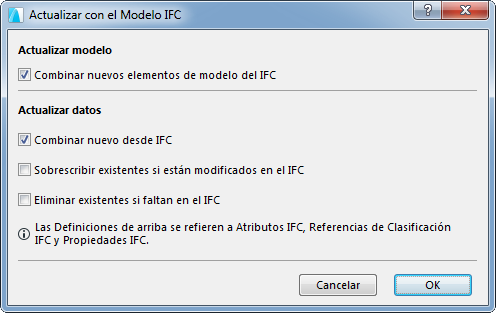

Opciones de Actualización

Compruebe las opciones para especificar qué datos actualizar en el modelo Archicad .

Nota: Estas opciones de actualización de datos solo son relevantes para los Atributos IFC y las Referencias de Clasificación IFC entrantes. Las Propiedades son actualizadas según las definiciones de mapeado de propiedades basadas en el Traductor en la exportación y la importación.

  • Combinar nuevos elementos de modelo del IFC
  • Combinar nuevo desde IFC: Los datos IFC (Atributos y Referencias de Clasificación) que aún no existen en el proyecto anfitrión serán añadidos a los elementos en común.
  • Sobrescribir existentes si están modificados en el IFC: Para elementos en común, los datos del proyecto serán modificados por los valores de los datos correspondientes del archivo IFC combinado. Datos correspondientes: el Atributo y la Referencia de Clasificación deben tener el mismo nombre.
    Nota: Es una sobrescritura completa: todos los valores para los ítems de datos que tengan el mismo nombre serán modificados.
  • Eliminar existentes si faltan en el IFC: Para elementos en común, los datos del proyecto que no existan en el archivo IFC combinado serán eliminados.
