Adjuntar XREF

Este cuadro de diálogo se abre cuando:

utiliza Archivo > Contenido Externo > Adjuntar XREF
hace clic en "Adjuntar" desde el cuadro de diálogo Gestión de archivos XREF. (Archivo > Contenido Externo > Gestor de Xref.)

Nombre de XREF

Especifique el nombre del documento que desea adjuntar como referencia externa.

Utilice el botón Buscar para seleccionar desde un cuadro de diálogo de archivo.
Como alternativa, puede seleccionar la lista desplegable de los archivos ya adjuntados si quiere colocar otra vez el archivo en el Proyecto.

Ruta de acceso

Muestra la ruta exacta al documento seleccionado.

Tipo de Referencia

Elija un botón de opción para definir cómo se manejarán los XREF anidados.

Nota: El anidamiento ocurre al cargar una referencia externa en un documento con referencias externas cargadas en otros documentos.

Dato Adjunto

En el documento Proyecto se pueden mostrar todos los niveles de anidamiento.

Superposición

Los XREF del documento de referencia no serán visibles en el Proyecto.

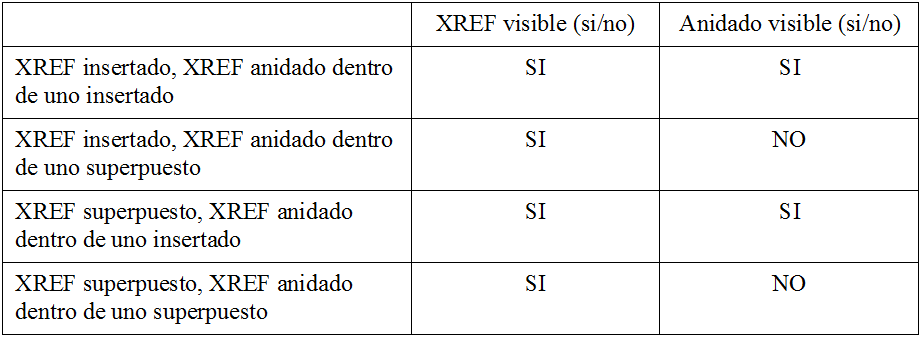

Las siguientes tablas muestran lo que sucede cuando inserta/superpone archivos DWG que contienen XREFs insertados/superpuestos.

Nota: Ejemplos:

Un archivo DWG llamado BASE.DWG que tiene un XREF insertado llamado COMMON.DWG está insertado en el Proyecto. Ambos archivos serán visibles en la Planta.
Un archivo DWG llamado BASE.DWG que tiene un XREF superpuesto llamado COMMON.DWG está insertado en el Proyecto. BASE.DWG será visible en la Planta, pero COMMON.DWG no será visible.
Un archivo DWG llamado BASE. DWG que tiene un XREF insertado llamado COMMON. DWG está superpuesto en el Proyecto. Ambos archivos serán visibles en la Planta.
Un archivo DWG llamado BASE. DWG que tiene un XREF superpuesto llamado COMMON.DWG está superpuesto en el Proyecto. BASE.DWG será visible en la Planta, pero COMMON.DWG no será visible.

Alinear origen del Xref Origin y Girar al Punto Topográfico

Al seleccionar esta casilla, puede

Colocar el Xref (usando el propio origen del Dibujo) en el Punto Topográfico
Gírelo para coincidir con la orientación del Punto Topográfico.

Si activa esta casilla, se desactivan las casillas de Punto de Inserción, Rotación y Punto de Anclaje.

Ver también PUNTO TOPOGRÁFICO.

Punto de Inserción

Especifique la ubicación del xref en el proyecto:

Inserte las coordenadas exactas o
Active Especificar en Pantalla para ubicar el xref al colocarlo.

Escala

Especifique un factor de escala en las direcciones X e Y, o seleccione la casilla Especificar en Pantalla para definir la escala de la pantalla.

Nota: Si especifica factores de escala, el rectángulo que envuelve el XREF se escalará a su tamaño apropiado. Si no, podrá deformar el rectángulo envolvente como si estuviera alargando un objeto. Es posible introducir o especificar valores positivos o negativos para factores de escala. Especificando valores negativos, obtendrá efectos de simetría.

Rotación

Puede definir un ángulo que utilizará todo el XREF para girar alrededor de su Punto de Inserción, o seleccione la casilla de verificación Especificar en Pantalla para definir la rotación manualmente en al pantalla.

Nota: Si especifica un ángulo de rotación, el XREF se gira y luego se dibuja. Si no, puede girar el rectángulo envolvente hasta que introduzca el valor con un clic del ratón o una inserción de coordenadas.

Punto de Anclaje

Elija una opción para definir el punto usado para seleccionar/arrastrar el Xref .

Origen propio del Dibujo: El Origen Global (coordenada 0;0) del XREF adjunto.
Punto de Inserción propio del dibujo: el punto de anclaje o inserción del propio XREF (si tiene alguno)
Nodo de Recuadro: calcula el tamaño del recuadro de contorno del XREF insertado. Elija cualquiera de los 9 puntos significativos del recuadro.

Colocar en Piso

Utilice esta lista desplegable para elegir el piso en el que colocar el XREF. Antes de colocarlo, el programa cambiará a este piso.

Traductor

Este campo muestra el Traductor DXF/DWG seleccionado actualmente que se utilizará durante la conversión del dibujo de AutoCAD adjunto. Puede seleccionar cualquiera de los Traductores disponibles de la lista desplegable. Haciendo clic en el botón de Ajustes se abre el diálogo de Traductor donde podrá hacer modificaciones a los ajustes del Traductor antes de adjuntar el archivo XREF.

Para mayor información, ver Definir Traducción DXF/DWG.

Descripción

Este campo muestra una explicación corta sobre el Traductor seleccionado actualmente para que pueda decidir si se ajusta a sus necesidades.

Adjuntar

Haga clic para adjuntar el Xref.

Nota: Cuando inserta un archivo externo de referencia, se creará una capa para él. Los nombres de capa resultantes tendrán el siguiente formato:‘NOMBRE_XREF | NOMBRE_CAPA’.

Por ejemplo, la capa del PEN_56 de un archivo DWG que fue insertado en el proyecto con el nombre de XREF 3D_STUFF se convertirá en la capa 3D_STUFF|PEN_56.
