Panel Clasificaciones y Propiedades
Clasificaciones
Asignar una Clasificación al elemento. Las Clasificaciones disponibles dependen del Sistema o Sistemas de Clasificación que se hayan cargado en el proyecto.
Propiedades del Elemento

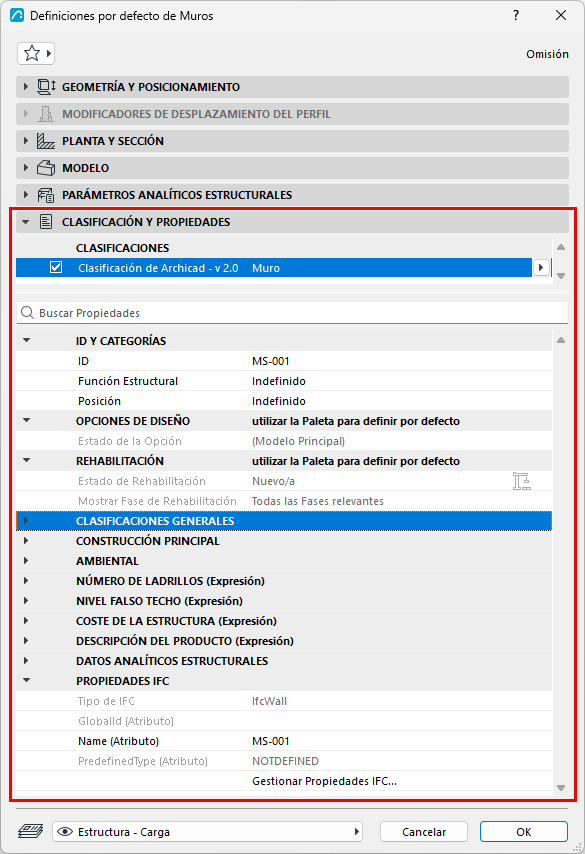

El resto del diálogo contiene la lista de datos de propiedades añadidas por el usuario para el elemento, divididas en grupos. Los tipos de propiedades y sus valores por defecto se definen en el Administrador de Propiedades.
Los grupos de propiedades principales se describen a continuación. Para mayor información, ver Propiedades y Sistemas de Clasificación.

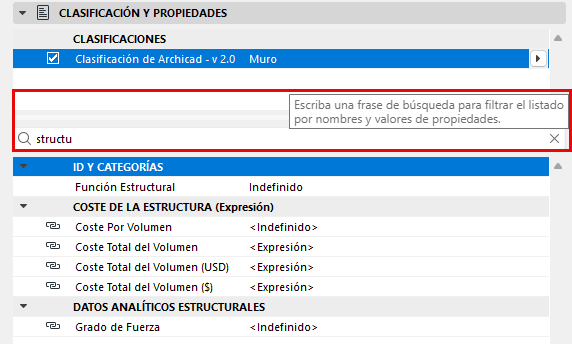

Si lo necesita, use la barra de búsqueda: introduzca cualquier texto para buscar cualquier propiedad o grupo mostrado actualmente en el diálogo.
La barra de búsqueda no es visible si no hay propiedades con opción de búsqueda en el diálogo actual.
ID y Categorías
- ID: Escriba un ID en esta casilla para añadir este elemento a los Cálculos de Cantidades.
El campo ID sirve para identificar y agrupar elementos en vistas de listado. Puede utilizarse cualquier carácter.
Si se incluye un número en el ID, Archicad agregará uno cada vez a este número, siempre que la casilla Asignar Nuevo ID de Elemento a Cada Nuevo Elemento esté activada en el diálogo Opciones > Entorno de Trabajo > Más opciones. Cada elemento nuevo tendrá un ID único.
Si los elementos se duplican o multiplican, el ID de las copias permanecerá igual que los del original.
Si pega elementos en un proyecto, puede tener elementos con ID conflictivo. Archicad no excluye automáticamente conflictos de ID. Es el usuario quien debe designar diferentes IDs para elementos que puedan estar en conflicto.
Los IDs pueden personalizarse antes de crear elementos o bien después de seleccionar varios elementos existentes, usando Documento > Extras de Listados > Administrador de ID de Elemento.
Para mayor información, ver Administrador de ID de Elementos.
- Función Estructural: Opcionalmente, puede definir el elemento como parte “ Elemento De carga” o “Elemento Sin carga” del edificio.
Si ha clasificado elementos modelo como "De carga", puede utilizar la opción "Núcleo de los elementos de carga solamente" de la Visualización Parcial de la Estructura para visualizar sólo esos elementos.
Ver Visualización Parcial de Estructura.
Al colaborar con asociados que estén utilizando programas de estructuras, puede exportar su modelo de Archicad a formato IFC; la clasificación de Función estructural añadirá de forma automática la propiedad “de carga” a los elementos estructurales del archivo de exportación.
- Posición: Opcionalmente, defina el elemento como parte “Exterior” o “Interior” del edificio. Esto es útil para optimizar la coordinación con las aplicaciones de análisis de la energía.
Puede buscar elementos por su clasificación de Posición, utilizando los criterios del cuadro de diálogo Buscar & Seleccionar
- Clasificación por DIN: Defina este valor en la sección Clasificación y Propiedades de las Definiciones de Forma. Disponible solamente en las Definiciones de Forma, y solo si está utilizando la extensión Flachenberechnung (Lista de Superficies, utilizada en los mercados de habla alemana).
Opciones de Diseño
Este control muestra el estado actual de la Opción de Diseño del elemento seleccionado. Use esta interfaz para revincular el elemento a una Opción de Diseño diferente.
Controles de Rehabilitación
Fase de Rehabilitación: este control está disponible solo para un elemento seleccionado. (En Definiciones por defecto, la nota “Utilizar la Paleta para definir por defecto” indica que es posible utilizar la Paleta de Rehabilitación para definir una Fase de Rehabilitación predeterminado para todos los elementos).
Para un elemento seleccionado, utilice esta opción desplegable para asignar una Fase de Rehabilitación: Existente, Nuevo o A ser Demolido.
Mostrar Fase de Rehabilitación: Por defecto, esta opción, para un elemento seleccionado, está ajustado a “Todos las Fases Relevantes”. Es decir: este elemento se mostrará, se ocultará o se mostrará con sobrescritura, dependiendo de su Fase de Rehabilitación y de la Fase de Rehabilitación en vigor. Sin embargo, puede restringir la visualización de cualquier elemento de construcción seleccionado a una Fase de Rehabilitación solamente; utilice este control Mostrar Fase de Rehabilitación para elegir una Fase de Rehabilitación determinada; este elemento existirá en esa Fase de Rehabilitación solamente.
Para mayor información, ver Rehabilitación.
Propiedades IFC
Esta parte del cuadro de diálogo muestra las Propiedades IFC y las Propiedades del Tipo de Elemento asignadas al elemento de Archicad seleccionado. Estas asignaciones de propiedades y atributos ayudan a optimizar su modelo de Archicad para el intercambio de datos con otras aplicaciones.
Para detalles sobre la interoperabilidad usando IFC, ver Trabajar con IFC.
