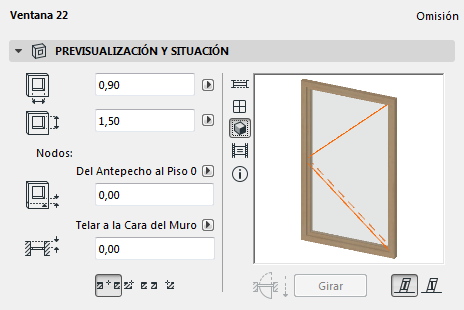

Panel de Previsualización y Situación de Puerta/Ventana
Use estos campos para introducir los siguientes valores para la Puerta/Ventana:

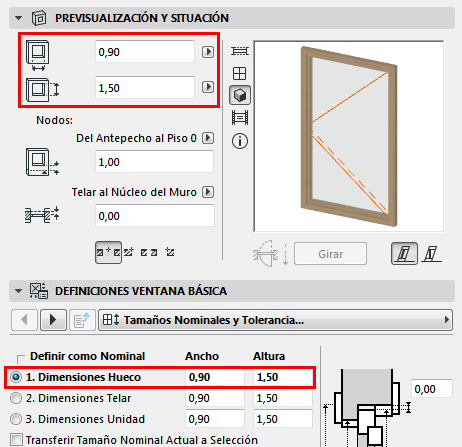

Ancho: Introduzca el Ancho de la abertura aquí.
Altura: Introduzca aquí la altura de la abertura.
Valor Antepecho/Dintel: Introduzca la altura del antepecho o dintel de Puerta o Ventana desde el punto de referencia elegido.

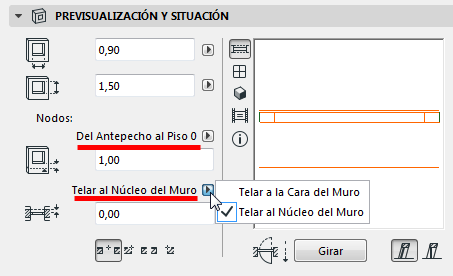

Defina el punto de referencia para el antepecho/dintel escogiendo el elemento desplegable situado encima del campo de valor:
Ver también Alturas de Antepecho o Dintel.
Telar: Introduzca la profundidad del Telar de Puerta/Ventana, si procede.
Ancle el telar a la cara del Muro o al núcleo del Muro (la capa de núcleo más cercana, si existen varias capas de núcleo). Esto es relevante si está utilizando un Muro compuesto.
Ver también Anclar Telar.
Área de Previsualización
Ver también Opciones Vista Previa.

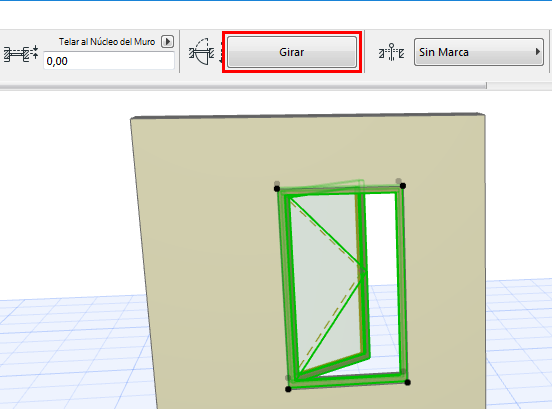

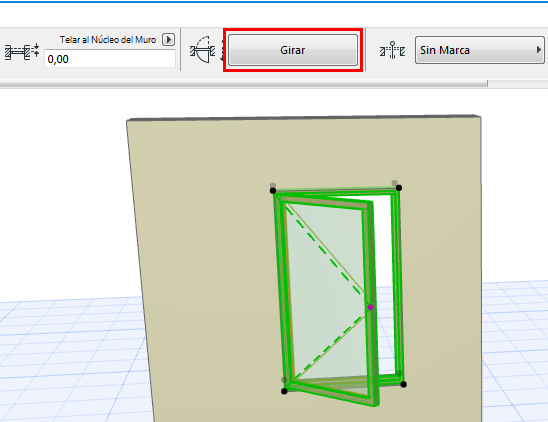

El botón Girar cambia la dirección de abertura de una puerta/ventana seleccionada de un lado al otro, mientras se deja el marco en el sitio. (Este botón también está disponible en el Cuadro Info).

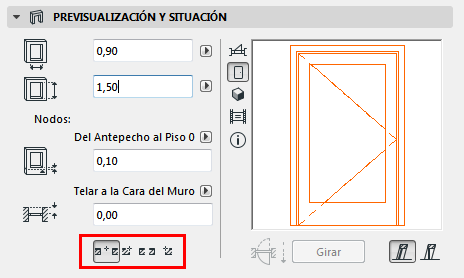

Punto de Anclaje: Este control afecta al método utilizado para colocar una nueva Puerta/Ventana. Elija un lado o el Centro como método geométrico preferido para colocar la Puerta/Ventana.
Para colocar la abertura en un Muro, puede activar los Métodos Geométricos sobre la marcha (utilice el control Punto de Anclaje del Cuadro Info, o bien su atajo).
Ver también Colocar Puertas y Ventanas.

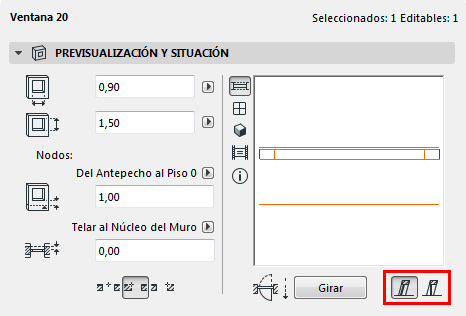

Plano de Abertura: Este control es importante si su puerta/ventana está colocada en un muro inclinado.
- Asociado al Muro: El plano de la puerta/ventana seguirá al plano del muro.
- Vertical: La puerta/ventana se colocará en vertical, independientemente del plano del muro donde se encuentra.
Para mayor información, ver Definir el Plano de Puerta/Ventana en Muros Inclinados o Complejos.
