Contenido del Texto

En el panel Contenido del Texto: Elija cómo mostrar el valor de Altura.

Este panel está disponible en

  • Definiciones del Texto de Cota
  • Definiciones de Herramienta de Acotación de Nivel

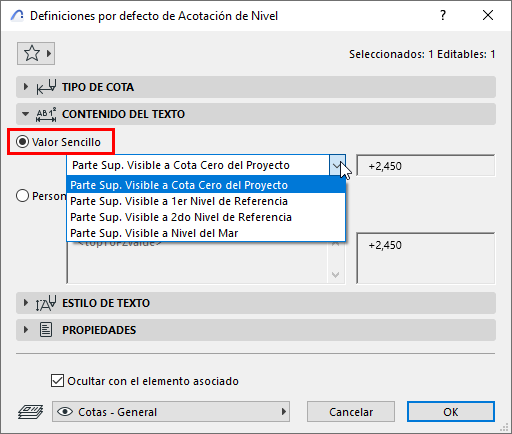

Valor Simple (Cota de Nivel)

Opción básica para mostrar la elevación de la parte superior visible del elemento.


Nota: "Parte Superior Visible" significa la parte superior actualmente visible del elemento (que depende de la Visualización Parcial de la Estructura).

Elija un nivel de referencia a partir del cual medir la parte superior visible del elemento:

  • Cero del Proyecto
  • Nivel del Mar
  • Otro nivel de referencia

Los niveles de referencia se definen en Opciones > Preferencias del Proyecto > Niveles de Referencia.

Contenido del Texto Personalizado

"Personalizado" le ofrece más opciones a través de Autotexto para elegir diferentes niveles de medición y niveles de referencia.

También puede añadir texto y superíndice personalizados, y dar formato a un texto de varias líneas.

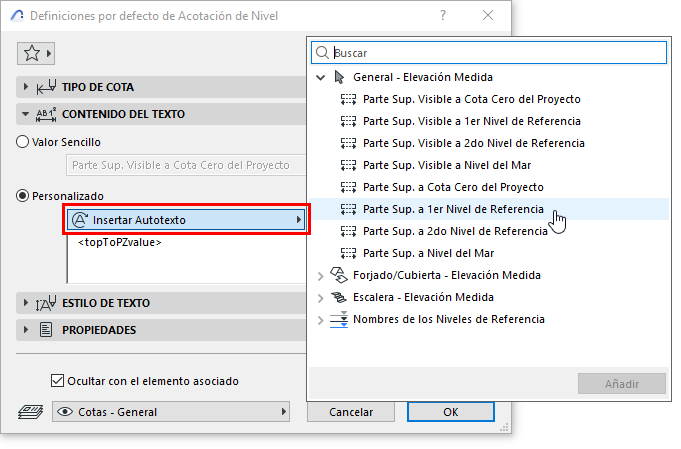

Insertar Autotexto (Cota de Nivel)

Haga clic para elegir un nivel de elevación diferente (que no sea el superior visible) y un nivel de referencia.


  • Al editar una cota de nivel colocada: los autotextos disponibles dependen del tipo de elemento.
  • Puede mostrar los nombres del nivel de referencia a través de Autotexto (son cadenas de texto)
  • Puede mostrar varias líneas de texto (haga clic en Intro para el salto de línea), y/o añadir texto personalizado.

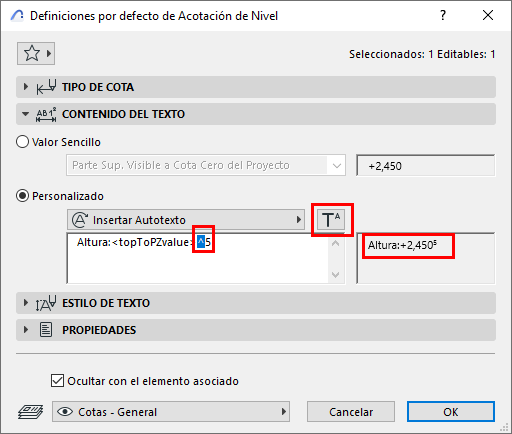

Añadir Superíndice al Texto de Cota

Haga clic en Insertar Símbolo de Superíndice y luego añada su texto de superíndice. (El símbolo se muestra en el diálogo como un signo de interrogación)

Para continuar con el texto en fuente normal, haga clic de nuevo en Insertar Superíndice.


Nota: si su cota ya incluye un superíndice (porque está utilizando la Precisión Extra definida en Opciones > Preferencias del Proyecto > Acotación), añada un espacio antes de insertar el símbolo de superíndice. De lo contrario, aparecerá el propio símbolo en el texto de cota.

Defina la unidad de acotación en Opciones > Preferencias del Proyecto > Acotación).

Ver Preferencias de Acotaciones.
