Definiciones de Herramienta Forjado

Para encontrar una descripción de las definiciones genéricas comunes a todas las herramientas en la Paleta de Herramientas, consultar Trabajar en los cuadros de diálogo Definiciones de Herramienta.

La herramienta Forjado es utilizada para dibujar y editar forjados, los bloques de construcción horizontal básicos del Edificio Virtual.

Para mayor información, ver Forjados.

Para información acerca del panel Modelo Analítico Estructural de Definiciones de Herramienta Forjado:

Ver Partes 2D (Forjado, Muro, Cubierta)

Panel de Geometría y Posicionamiento de Forjados

Espesor Forjado: Introduzca un valor para el espesor de forjado.

Nota: Si la estructura del forjado es compuesta, el espesor del forjado se define en Opciones > Atributos de Elemento > Compuestos, y es igual a la suma de los espesores de las capas. El espesor de un forjado compuesto no puede editarse en Definición de Forjados; deberá ir a Opciones > Atributos de Elemento > Compuestos.

Si desea editar el espesor de forjado en Definición de Forjados, elija una estructura de forjado no compuesto (básico).

Desplazar a Piso de Origen: Defina un desplazamiento para el plano de referencia del Forjado desde su Piso de Origen. El plano de referencia tiene varios ajustes posibles. (Véase Plano de Referencia.)

Piso de Origen

Ver Piso de Origen.

Desplazar a Nivel de Referencia: Defina un desplazamiento para el plano de referencia del Forjado desde el Nivel de Referencia determinado (por omisión, este Nivel de Referencia es el Cero del Proyecto).

El plano de referencia de Forjado tiene varios ajustes posibles.
Ver Plano de Referencia.

Estructura Forjado

Haga clic en estos iconos para definir el Forjado como Básico o Compuesto y, a continuación, elija un atributo que refleje sus propiedades estructurales:

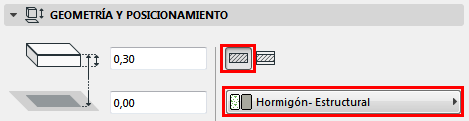

Para un Forjado Básico: el elemento desplegable para elegir su Material de Construcción.

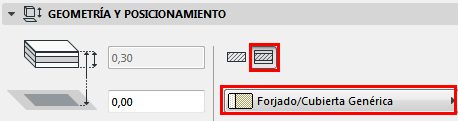

Para un Forjado Compuesto: utilice el elemento desplegable para elegir su Estructura Compuesta.

Nota: Esta ventana emergente enumera los compuestos cuya configuración de "usar con" incluye el elemento forjado: véase "Usar Con" - definir la disponibilidad del compuesto

Ángulo Borde Forjado

Por omisión, el borde del Forjado es perpendicular a su superficie (90 grados). Si desea utilizar un ángulo de borde personalizado, haga clic en el icono correspondiente e introduzca el ángulo en grados en el campo de la derecha.

Nota: Puede definir un ángulo borde personalizado distinto para cualquier borde simple. Si lo ha hecho, aparecerá un icono amarillo "personalizado" junto con el control de ajuste de tipo de borde en las Definiciones de Forjado.

Ver Definir Ángulo de Borde y Superficie de Borde de Forjado personalizados.

Plano de Referencia

Dependiendo de la estructura que elija para el Forjado (ya sea un forjado básico o compuesto), cuenta con diversas opciones para el Plano de Referencia del Forjado:

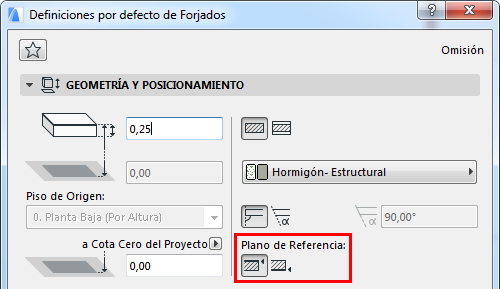

El plano de referencia de un Forjado básico es la parte superior o la parte inferior del Forjado.

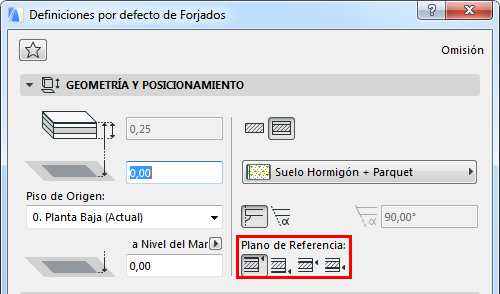

Tiene cuatro opciones para el plano de referencia de un Forjado compuesto: parte superior del forjado, parte inferior del forjado, parte superior del núcleo y parte inferior del núcleo.

Nota: si la estructura compuesta elegida no tiene núcleo, las opciones de plano de referencia relacionadas con el núcleo estarán desactivadas (en gris).

Utilice el Cuadro Info o el panel Geometría y Posicionamiento de las Definiciones de Forjado para elegir un plano de referencia.

Ver también Plano de Referencia de Forjado.

Panel de Planta y Sección de Forjado

Ver Visualización de Elementos en la Planta y Sección.

Nota: El tipo de línea de forjados visualizados en pisos remotos se define en Opciones > Preferencias del Proyecto > Legado.

Tramas Envolventes

Ver Asignar una Trama Envolvente.

Panel de Modelo de Forjado

Este panel afecta a la visualización 3D del forjado.

Ver también Sobrescribir Superficies Con el Pintor de Superficies.

Ver Definir Ángulo de Borde y Superficie de Borde de Forjado personalizados.

Para mayor información, ver Alinear Textura 3D.
