Tipo Hoja Tarja y Travesaño (Puerta o Ventana)

A continuación se describe la página Tipo Hoja y Travesaño del panel de Definiciones Personalizadas de las Definiciones de Puertas o Ventanas, desde la Biblioteca  de Archicad.

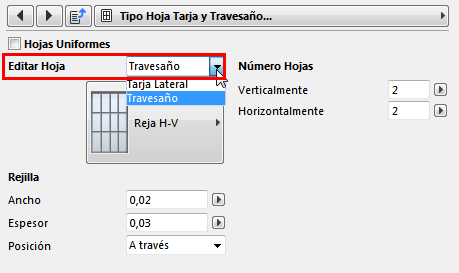

Empiece seleccionando la tarja o travesaño que desee editar en la lista desplegable.

Nota: Si marca la casilla Hojas Uniformes, todas las hojas utilizarán un solo tipo.

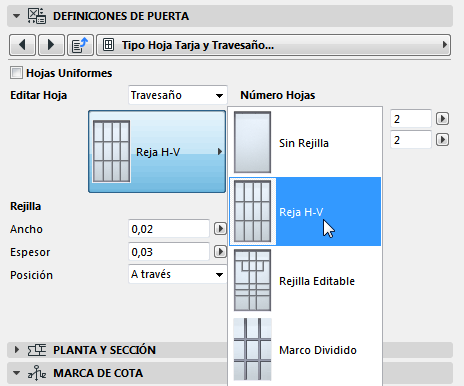

A continuación, seleccione un patrón de maineles para la hoja seleccionada:



Ver también Hoja Personalizada.

Nota: El tipo de hoja con “Rejilla Editable” significa que puede editar las divisiones gráficamente, en el proyecto, utilizando los puntos calientes editables.

Ver Edición Gráfica Usando Puntos Calientes Editables.

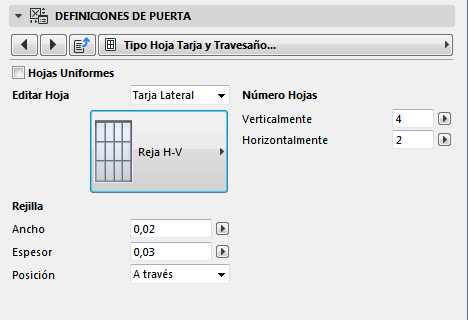

Introduzca valores para el patrón: el número de paneles en horizontal y en vertical, y los parámetros para las divisiones de rejilla.



Posición: Elija si desea colocar la rejilla en el interior o en el exterior de la abertura, o bien si desea colocarla a ambos lados (“A través”).

Hoja Personalizada

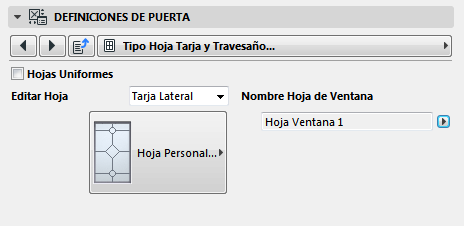

Si ha creado una Hoja Personalizada de Ventana, elija el estilo Personalizado para aplicarlo a su tarja de ventana.

Para obtener información acerca de la creación de un panel personalizado, véase Crear Componentes Personalizados.
