建立圖片填充

建立新的圖片填充

1. 轉到選項> 元素屬性 > 填充。
2. 點擊新建。

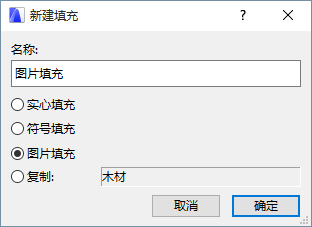

3. 在添加新填充對話框中，選擇圖片填充。





4. 在可用性面板中，將新的圖片填充定義為繪製和/或覆蓋填充。

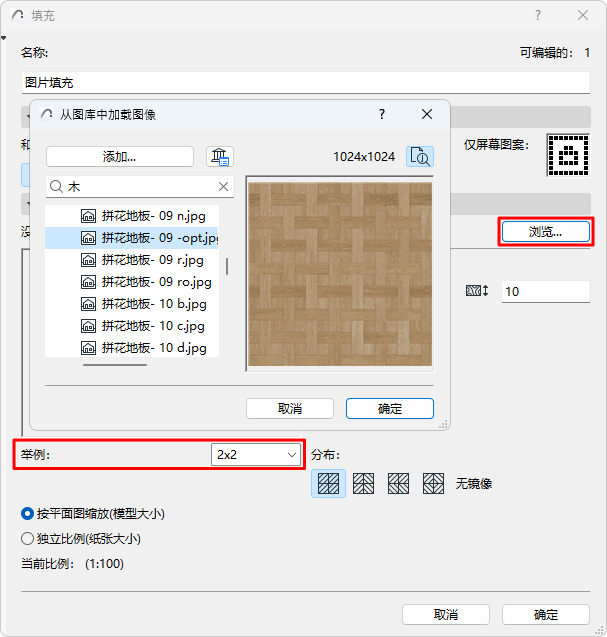

5. 在顯示面板中，點擊瀏覽以彈出圖庫目錄對話框。瀏覽需要的圖片，選中並點擊確定，載入圖片。
6. 在舉例 字段中，設定在預覽圖中顯示的結構單位數量。

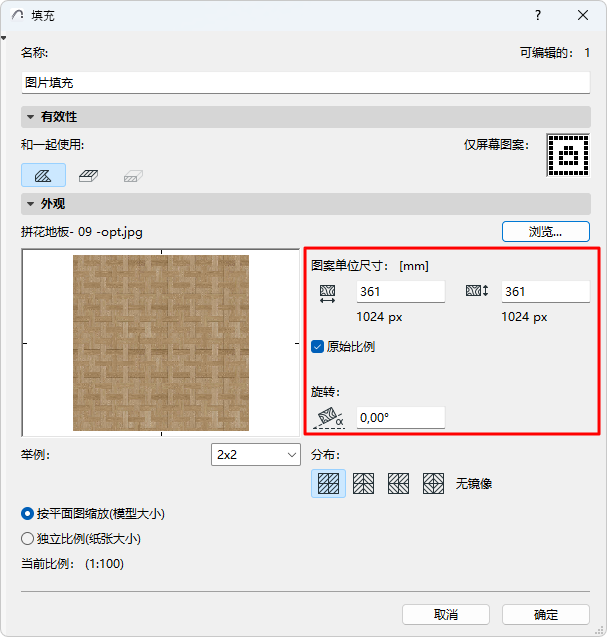

7. 使用圖片尺寸控制，調整圖片填充的大小和式樣。





   原始比例:鎖定水平和垂直尺寸的比例，以便在編輯圖像大小時不會變形。

   旋轉：如果您想在水平方向上旋轉圖像，則輸入角度值。

8. 選擇一種分佈方法來設定圖片填充中的重複圖案：以垂直、水平、垂直和水平，或者不鏡射圖片。
9. 要確定填充和專案比例之間的關係，使用這兩個單選按鈕。

   填充的比例

   • 按平面圖縮放（模型大小）：在每個輸出上以與模型相同的比例顯示填充。

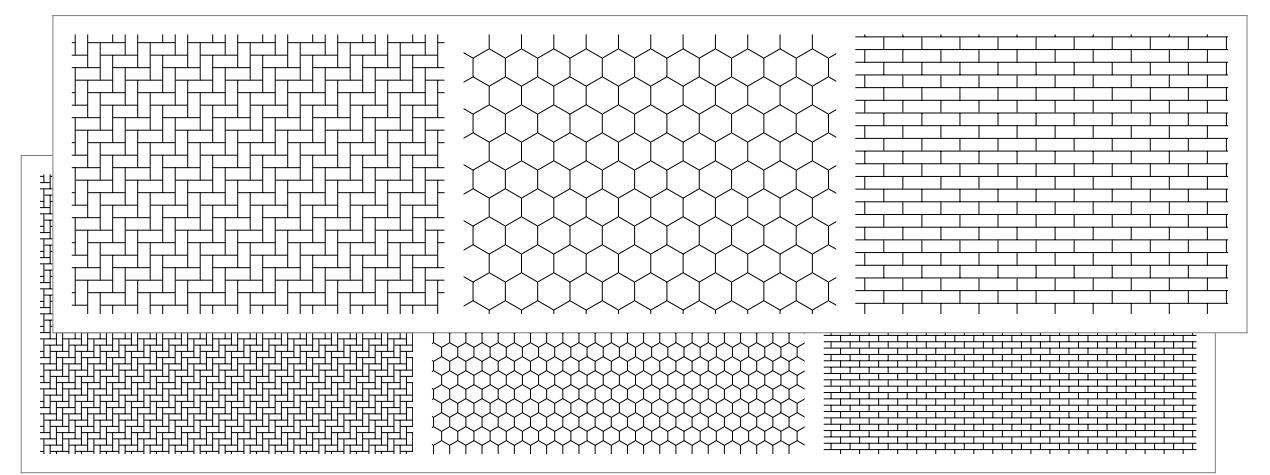

     圖 1. 按平面圖縮放



     註： 如果專案比例與填充類型不同，則避免編輯可縮放填充類型，否則該填充將變得扭曲。
   • 獨立比例（紙張大小）：無論輸出比例如何，都以固定大小顯示、繪製和列印當前的填充類型定義。

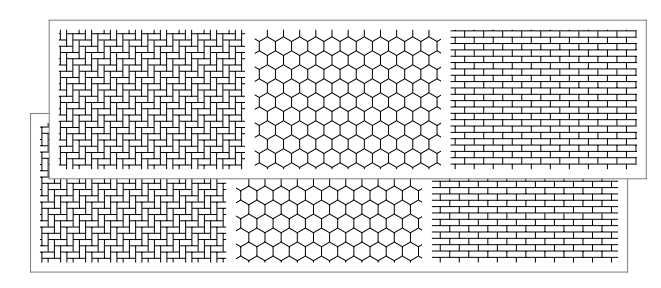

     圖 2. 獨立比例



10. 點擊確定，儲存新被建立的填充為專案屬性。
