編輯和管理 複合結構

開啟“複合結構”對話框：

  • 選項>元素屬性>複合結構
  • 屬性工具列（視窗>工具列>屬性）
  • 選定的複合元素的上下文選單：


使用這個對話框來添加、編輯和管理專案的複合結構屬性。

提示： 在檔案夾視圖中，選擇一個子檔案夾，可以一次性編輯其所有內容。

一般訊息，請參見：請參見使用屬性對話框。

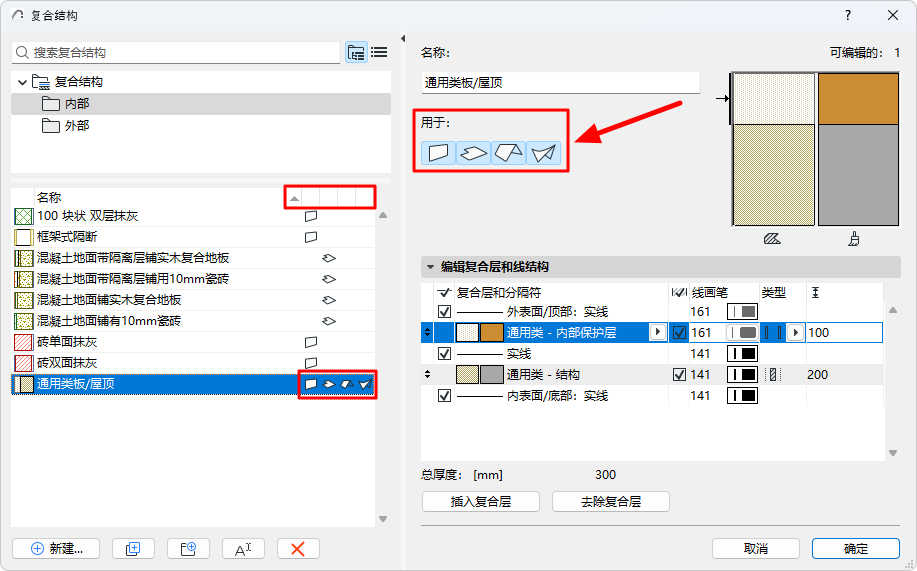

“使用”--定義複合材料的可用性

對於一種或多種選定的複合結構：

點擊一個或多個圖標--牆體、板、屋頂和/或殼體--使選定的複合結構可用於特定工具。

  • 例如，您可以定義一個與屋頂和殼體一起使用的複合結構。因此，該複合結構將出現在屋頂和殼體設定對話框的彈出式視窗中。

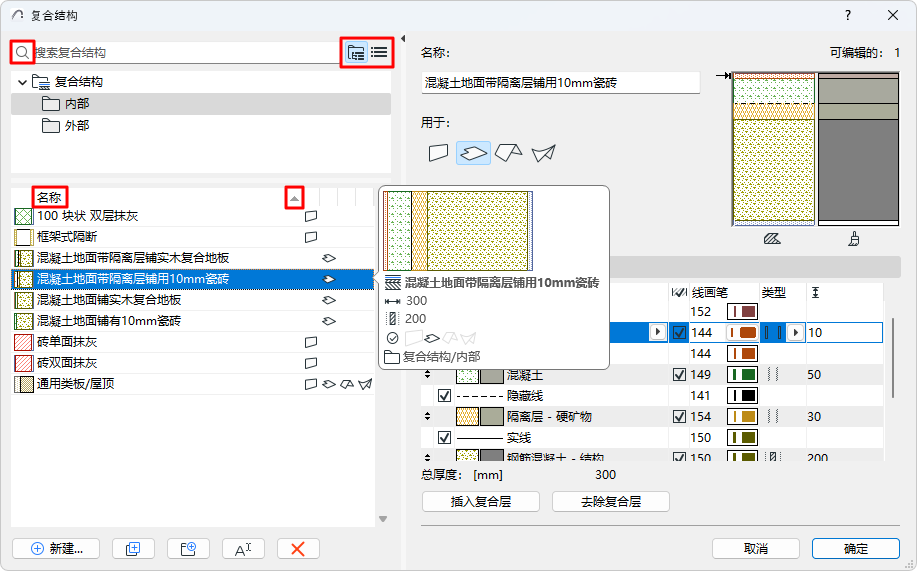

  • 在左邊的複合結構列表中，點擊列標題，按狀態對列表進行排序

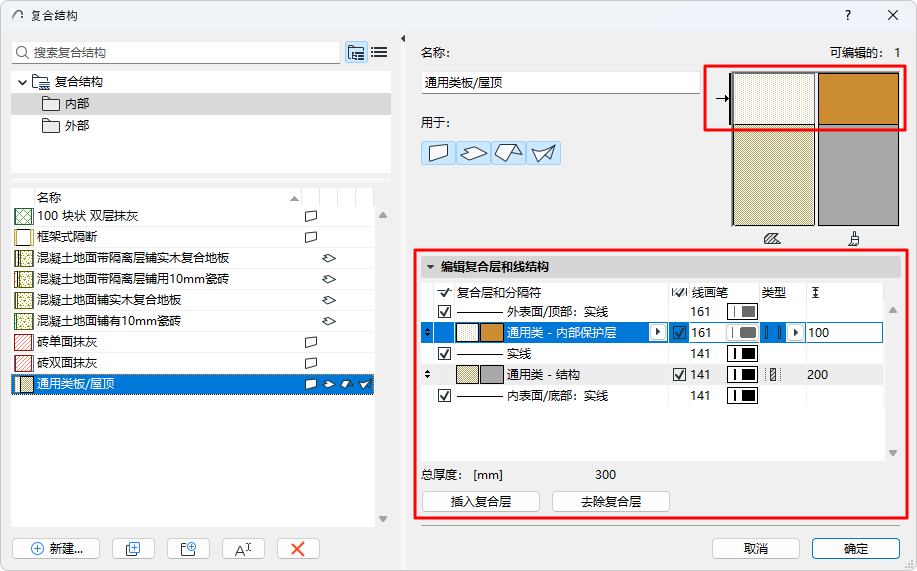

編輯複合層和線結構

對於選中的複合結構：“編輯表皮和線結構”面板列出了其表皮和分割線。

每個表皮都由一個建築材料，加上您可以開啟或關閉的表皮端線組成

檢查預覽，查看所選複合材料的剪切和表面外觀或線條類型。(箭頭表示當前選擇的是哪個部分）。



插入複合層

選擇一個現有的表皮，然後點擊插入表皮以插入一個新的表皮以及位於其上方的分割符。

註： 複合結構可增至48複合層。

去除複合層

點擊刪除選定的表皮。上面的分割線也將被刪除。

改變表皮順序

複合結構的表皮順序很重要。第一個被列出的表面被認為是

  • “外表面”當在牆中使用時
  • 屋頂和板的“頂部”
  • 殼體的“參考側”。

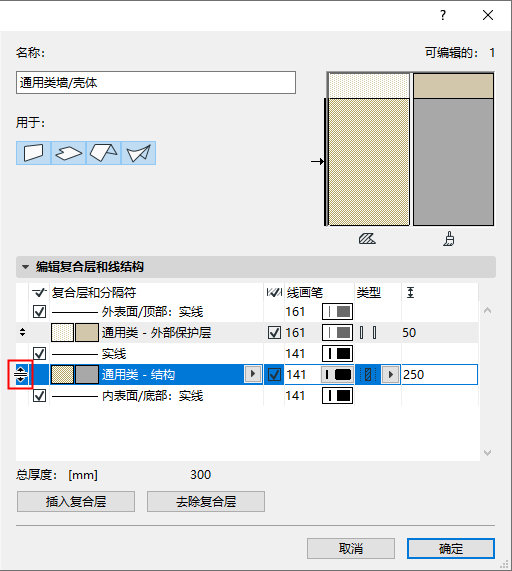

使用所選行左側邊緣的上/下箭頭，將表皮拖到一個新的位置。

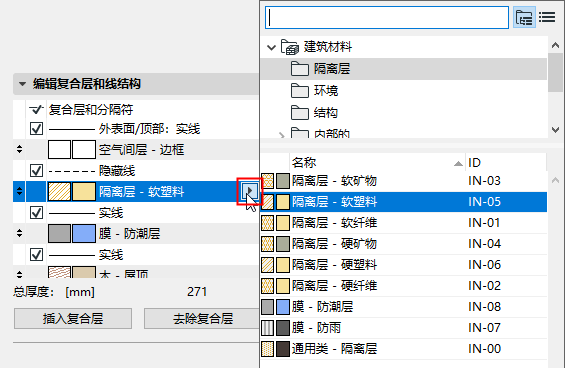

編輯表皮的建築材料

對於選定的表皮：點擊彈出式選單來選擇不同的建築材料。

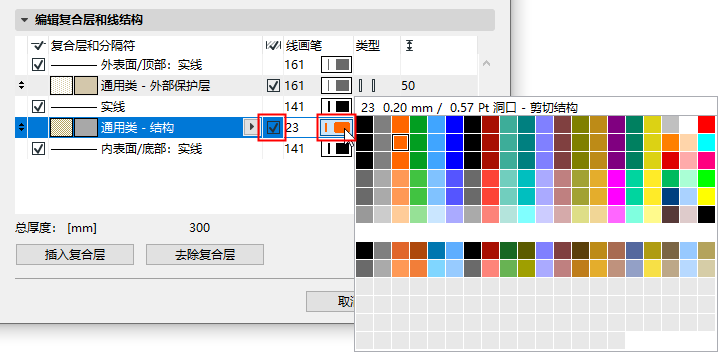

顯示/隱藏表皮端線

對於選定的表皮：選中複選框，顯示其端線。

使用彈出視窗為這些線選擇畫筆。

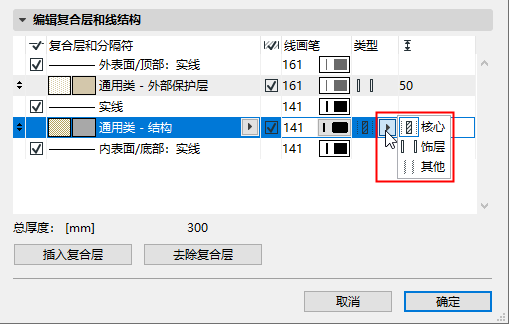

確定構造層類型（核心/完成面/其他）

使用彈出視窗將所選表皮定義為核心、飾品或其他。這將影響複合元素的複合層部分結構顯示。

參見複合層部分結構顯示。


  • 可將多個複合層定義為"核心"，但這些複合層必需是互相挨著。
  • 可以定義多個鄰近的複合層為"飾層"，但它們必需包括一個或兩個最外的複合層。
  • 如果您把複合層類型從芯修改為完成，那麼在已修改的複合層和最接近表面之間的複合層也將被修改為完成。

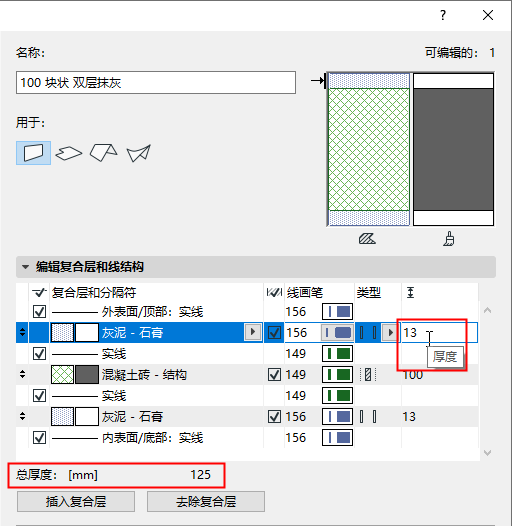

表皮厚度和總厚度

對於選定的表皮：輸入其厚度值。

複合結構的總厚度如下所示。

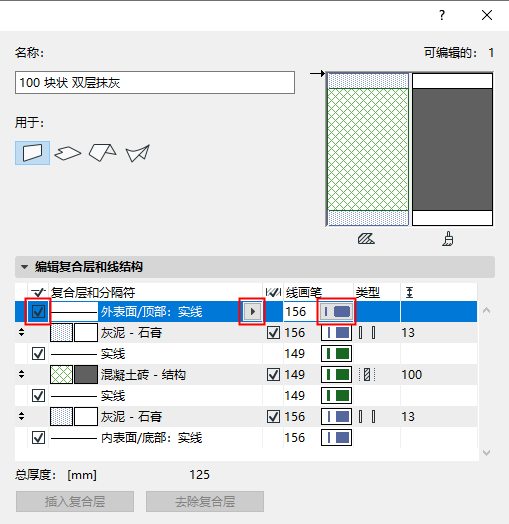

顯示/隱藏分割線

對於選定的線：選中複選框，將其顯示。

使用彈出視窗選擇其線型和畫筆。
