編輯偏移調節器

本節主題

相關主題

您可以將多條邊鏈接至一個單獨的標註中。所有邊都會在同一時間內一起移動。

在此例中，現有的調節器被稱為“頂部”。

您可以添加多個標註到相同的偏移調節器中。每個後來的標註都會有相同的長度。這允許相同調節器中的不同邊擁有專用的定位-在這種情況下，這些定位可通過其他調節器進行移動。

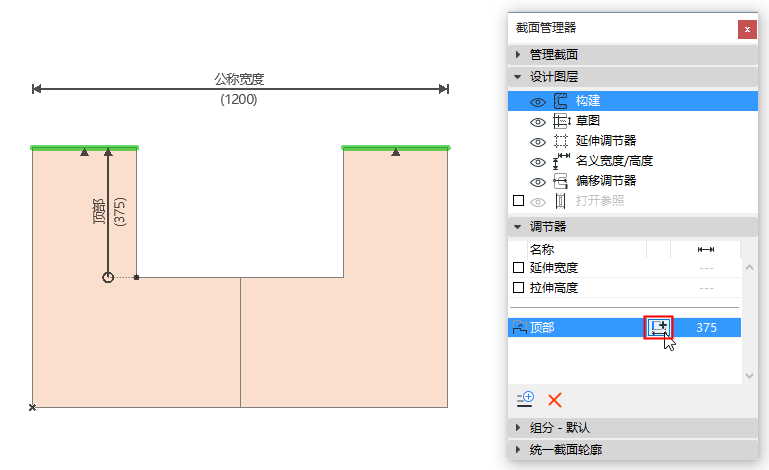

在截面管理器中，選擇現有的調節器（頂部）。

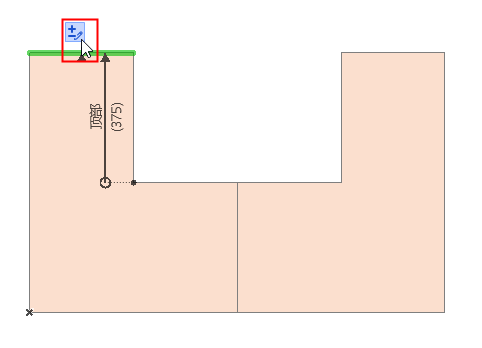

點擊添加標註按鈕。

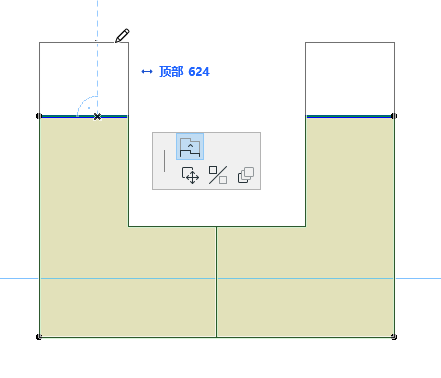

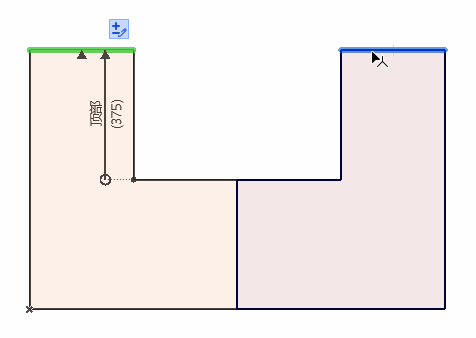

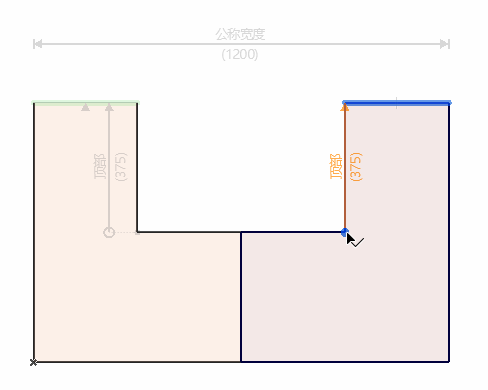

當您移動游標時，符合條件的邊與定位節點就會變成藍色高亮顯示。點擊選擇一條邊，然後通過常規方式定位標註。其標註長度與調節器中定義的現有標註相同（按照第一個標註設定）。

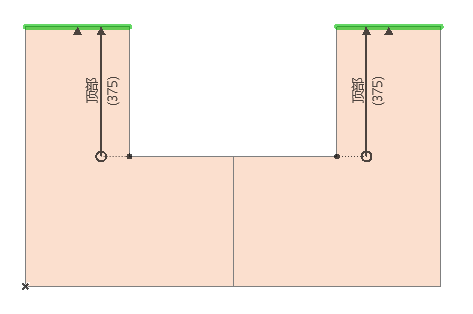

產生的單個調節器可控制兩條分離的定位邊。

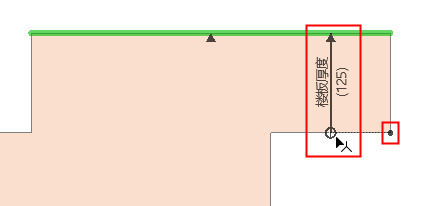

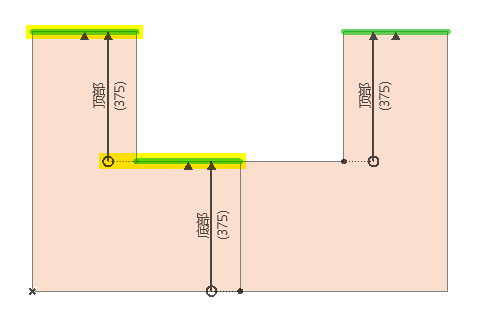

在此例中，左側的“頂部”偏移標註被定位到一條邊上，這條邊本身就是一個調節器（基礎）。注意，右側的“頂部”標註有其自身的定位。

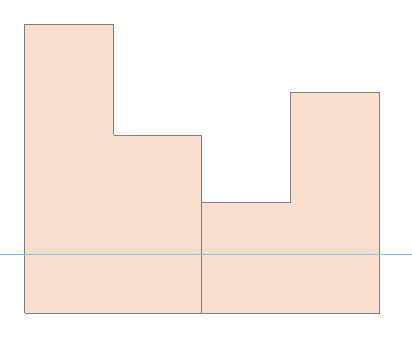

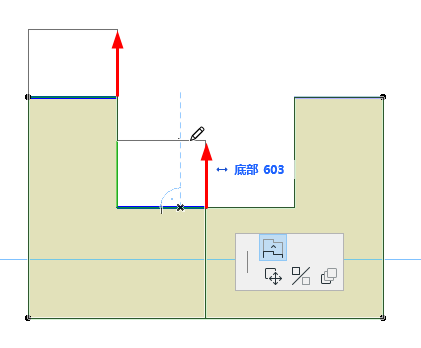

如果定位移動，那麼其定位的標註也會移動。在這種情況下，如果基礎發生偏移，左側頂部標註（定位到基礎上）也會移動。

然而，右側頂部邊仍保留在原處:其定位沒有任何移動。

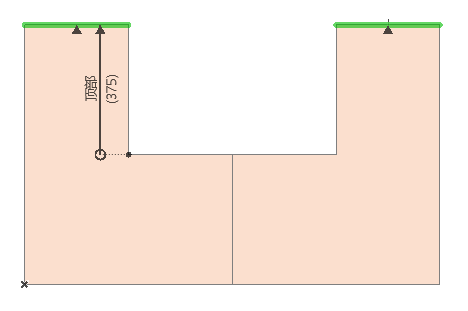

這條邊已被刪除。

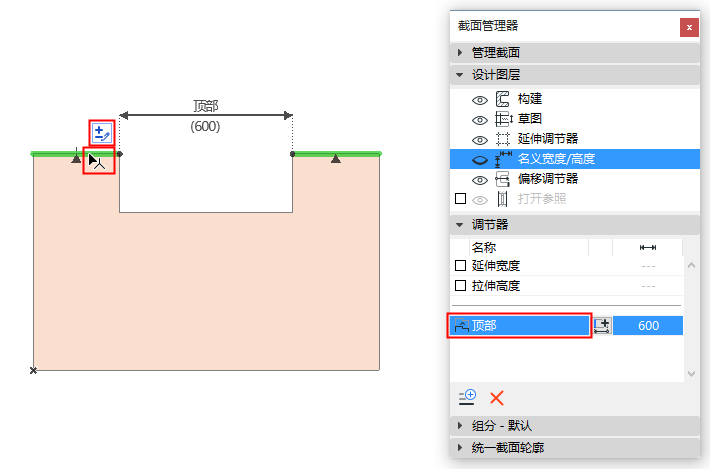

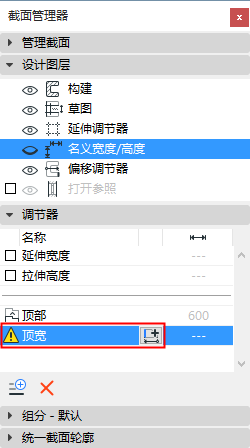

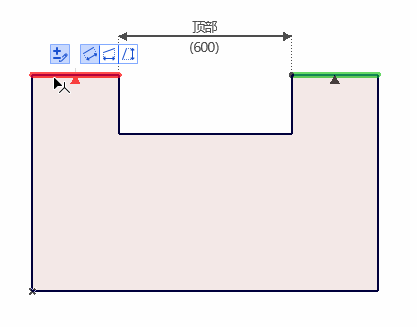

如果您將滑鼠懸停在最後一條邊或最後一個標註上，那麼整個標註和邊將會用紅色高亮顯示。當調節器中的所有標註都被刪除後，調節器會在截面管理器上收到一個警告通知。

如果有需要的話，點擊添加偏移標註以建立一個新的標註，將邊分配到那個調節器上。

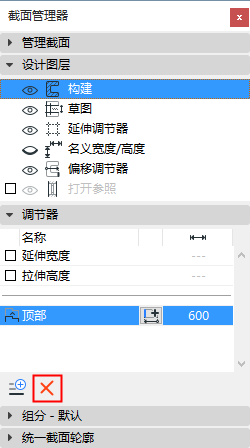

調節器中的所有偏移標註和分配邊都會被刪除。

在調節器列表中，雙擊其名稱並在合適的位置進行編輯。
