虛影描繪：使用參照來編輯和比較模型視圖與圖形

您可以在任何模型或佈局視窗中同時顯示兩個不同的視圖：

• 活動內容－當前正在工作的實際模型或圖形（“活動”）
• 虛影參照（“參照”），任意放置在當前活動內容的旁邊、頂部或下面。這起到了一種襯墊作用，使容易在同一個螢幕對多個模型視圖/圖形作比較。

描繪參照基本上是一個與當前活動視窗關聯的臨時輔助。所選的參照出現在預定義的預設位置（適於活動內容和參照項的類型），

有三項類型可以選擇為參照：

1. 視點。瀏覽器專案樹狀圖的任何一項（除了3D視窗項和列表類型項）都可以設定為參照。參照視點始終反映活動視窗的當前設定。
2. 視圖。瀏覽器視圖映射的任何一項（除了3D視窗項和列表類型項）都可以設定為參照。參照的視圖設定獨立於活動視窗。例如，如果在活動視窗中修改圖層組合，參照不會有變化。如果從視圖映射中刪除視圖，它的參照則不再有效。
3. 佈圖（及其圖形）。

例如，作為一個參照查看相關牆的剖面圖時，可以在詳圖視窗（活動內容）中繪製屋頂的細節。

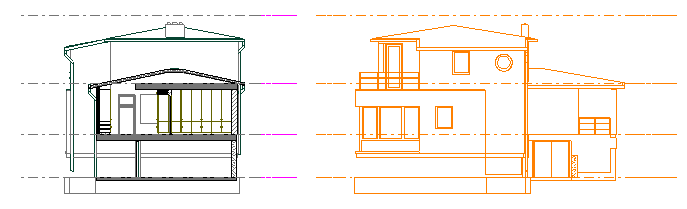

圖 1. 一個剖面圖作為另一個剖面圖的參照

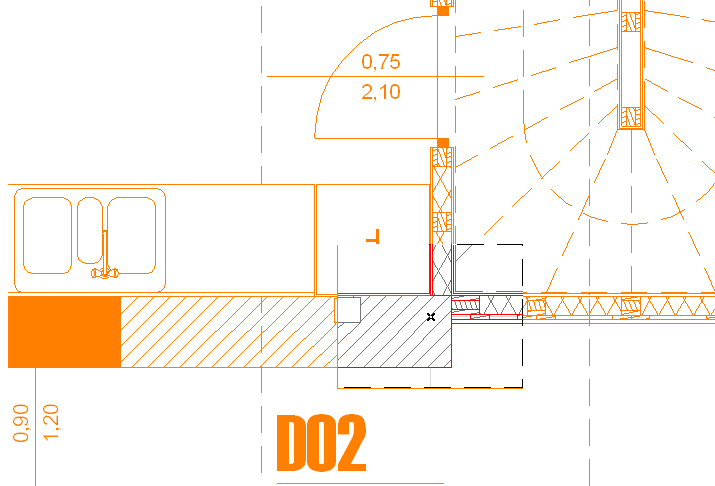

圖 2. 樓層平面圖作為詳圖的參照物

任何給出的視窗一次只能顯示一個參照。但是，在專案視窗之間瀏覽時，可以在每個視窗中顯示不同的參照：

• 平面圖視窗的所有樓層都有一個當前的參照
• 每個剖面圖、立面圖、室內立面圖、3D文檔、工作圖、詳圖、佈圖和樣板佈圖都可以有它自己唯一的參照。

參照設定與視窗一起儲存（例如，專案中的每個剖面圖都可以有不同顏色的參照並可過濾不同的元素）。

參照也與專案檔案一起儲存。所有用戶定義的、與參照相關的參數（如：最近參照的列表及最近選擇的參照顏色）都與專案檔案一起儲存。

當使用列印命令輸出模型視窗或佈圖時，也可選擇列印當前看見的參照。

將圖形放到佈圖上時，圖形內容 不包含參照。

雖然每個活動/參照視圖組合的邏輯預設參照設定通常會針對特定的上下文進行正確排列，但用戶可以按需要偏移和旋轉參照。

螢幕視圖選項（視圖選單）正如它們對活動的影響一樣，對參照產生影響。

游標對參照中的元素很敏感，因此：

• 可以使用參照元素的拾取參數命令（Alt +C），然後將參數傳遞到活動中的元素。
• 可以使用修剪命令、魔術棒及參照中元素的捕捉點來編輯活動元素。
