原點

所有座標測量都以原點為基準。原點的位置始終解釋為（0，0）。

專案原點顯示

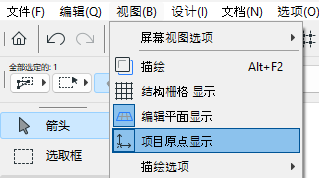

使用視圖> 原點顯示開啟或關閉當前視角中的 2D 和 3D 原點。

在多點輸入和編輯過程中，即使原點顯示已關閉，它也會自動暫時出現



專案原點

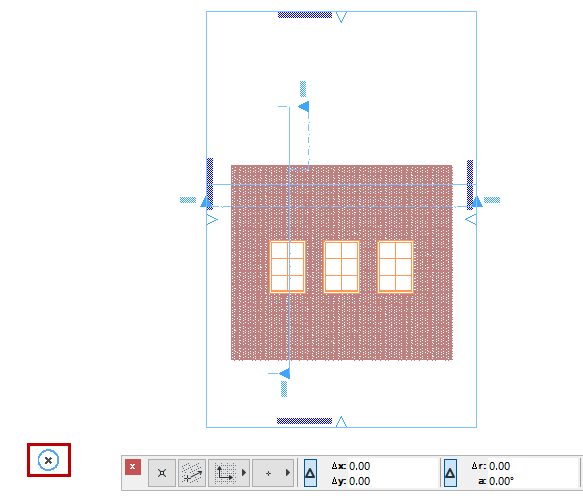

專案原點是專案存在期間固定不變的一個位置。使用預設樣板的預設視圖時，以X標記的座標系專案原點靠近平面圖視窗的左下角。座標面板顯示的座標是（0, 0）。

在平面圖和其它的2D視圖中，原點始終用加粗X標記。

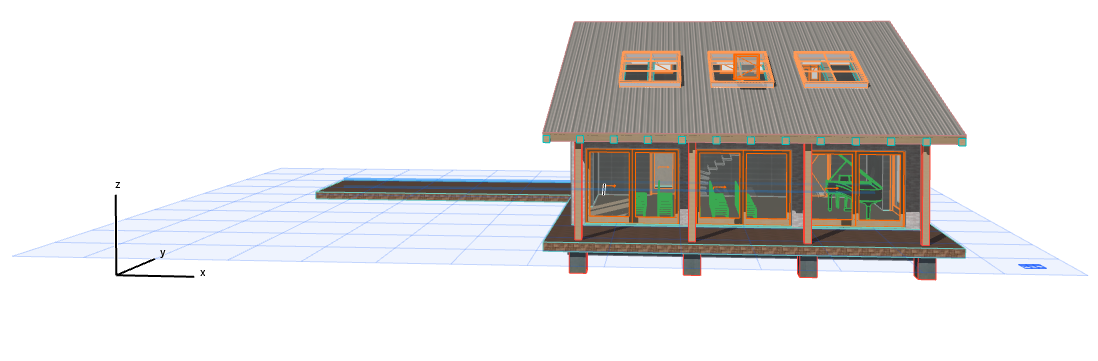

在3D視圖中，原點及其X、Y和Z軸用加粗黑線顯示。



編輯原點

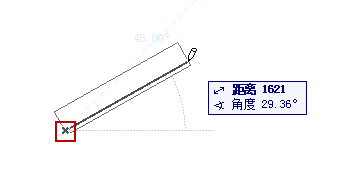

當您點擊開始輸入時， 編輯原點自動出現。它是一個暫時的原點，僅在繪圖和編輯操作期間作為一個x出現。

在追蹤器上，預設情況下，座標從編輯原點 中測量：這是相對的座標。


註： 使用座標面板開啟或關閉相對座標首選項。

用戶原點

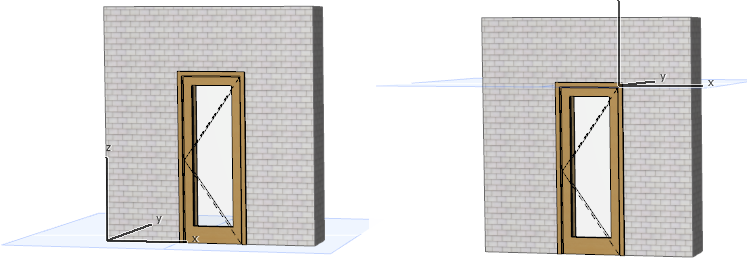

在預設下，用戶原點位於專案原點上。但用戶原點可移動到任何位置，允許您在任何位置“重置零點”。

有三種方式 復位 用戶原點：

  • 在任意元素節點：點擊Alt + Shift (Mac：Opt + Shift)。
  • 在模型視窗的任意位置：從座標點擊設定 用戶原點 面板或繪製輔助工具欄，然後點擊視窗的任何位置。原點就立刻在那兒重新定位了。



    見3D視窗中的編輯平面。

  • 使用捕捉參考點作為用戶原點：

    當您在輸入時開啟捕捉輔助，用於原點將自動復位到最近的捕捉參考點。出現一個暫時的藍色X，表明當前輸入的用戶原點。


    註： 如果您已手動復位用戶原點，捕捉參考不能作為用戶原點。

用戶原點返回到預設位置

如要返回用戶原點到專案原點，雙擊座標 面板或繪製輔助工具欄中的用戶原點按鈕。
