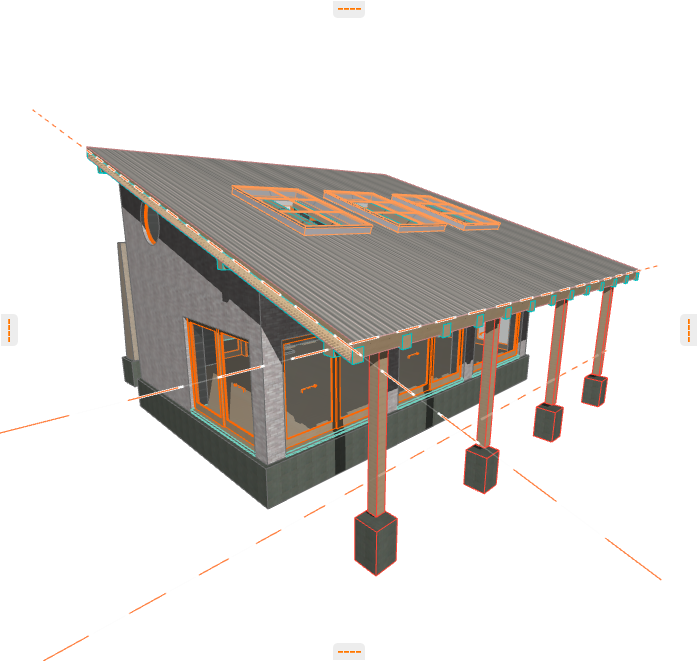

輔助線（和輔助圓）是幫助查找特殊點和投影以確保在2D和3D視窗中都能精確輸入的輔助繪圖工具。
與捕捉輔助不容，輔助線由您精確放置。它們通常是“永久的”，即，它們停留在原地直到您刪除它們。
開啟或關閉輔助線顯示
執行下列其中一個操作：
- 使用視圖> 輔助線開關

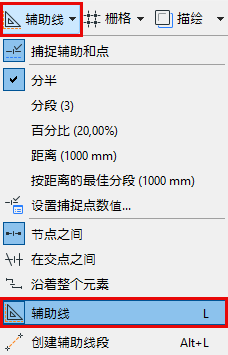

- 使用 "標準 "工具列中 "輔助線 "選單的 "輔助線 "命令（如可用）
- 使用快捷鍵切換輔助線的開和關。
註： 這個命令預定義的快捷鍵是
L鍵，但可能會根據地方版本而發生變化。
將輸入鎖定到輔助線
一旦您放置了輔助線，使用它們來幫助精確的元素建立。為限制您對所需輔助線的輸入，執行下列操作之一：
- 在輸入過程中，按下Shift
- 從上下文選單中，使用鎖定到輔助線/捕捉輔助
放置輔助線
- 確保輔助線開。
參見上面的開啟或關閉輔助線顯示。

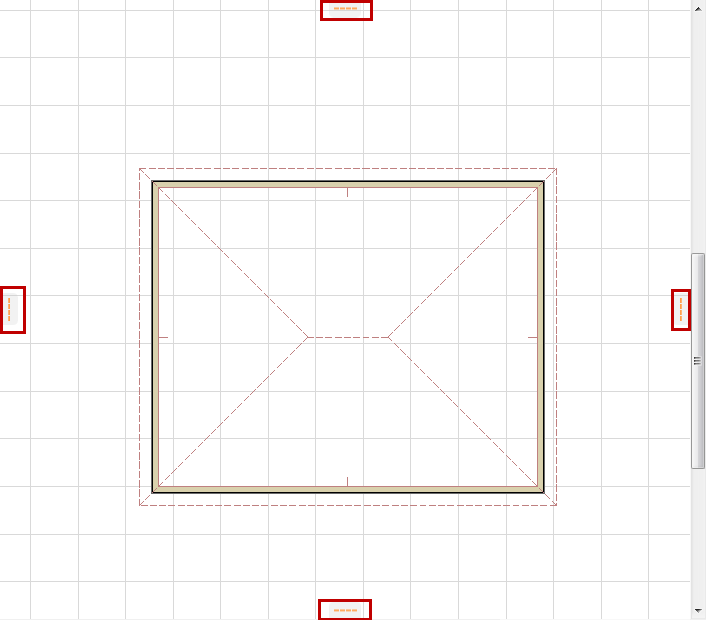

- 視窗將顯示螢幕四周上的輔助線標籤。
- 點擊任意標籤，然後將出現的輔助線移動到該視點的任意位置。
- 放置輔助線。
- 如果您沿著現有的邊緣放置，輔助線與邊緣對齊。

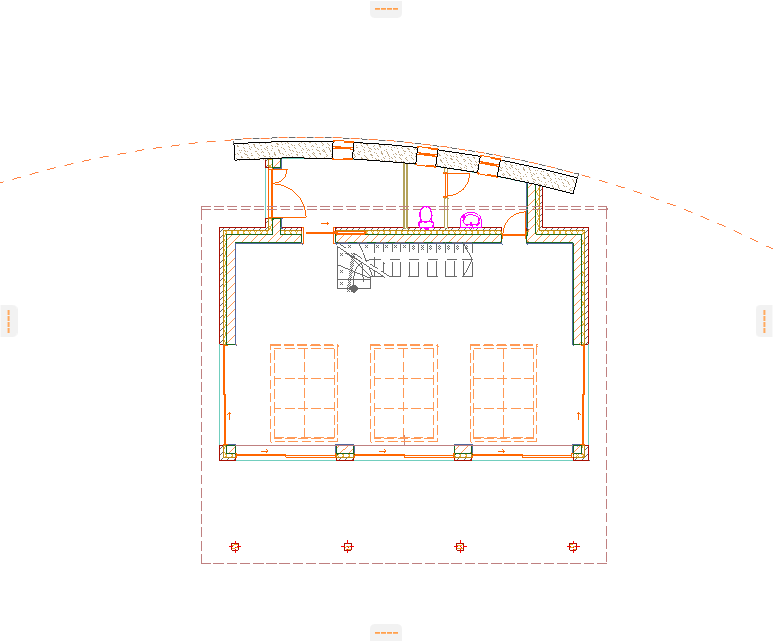

- 如果您將其放置在一個 彎曲的元素上，將出現相對應的輔助圓。
- 如果您將它放置在一個點上，輔助線將被放置在相應的主要方向上。
- 您也可以放置它，不與任何現有的元素對齊。
其他方式建立輔助線
- 有可能在視窗的任何位置雙擊繪製直的或彎的輔助線。參見 建立輔助線段 。
- 如果您使用的是 尺規，點擊尺規，然後將游標移動到視窗的任意位置：將建立一條平行於尺規的輔助線。參見 尺規 。
取消輔助線放置
在輔助線放置過程中，執行下列操作之一：
- 按下Esc鍵

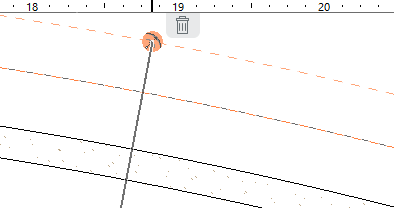

- 將輔助線拖回到顯示為垃圾桶的任意輔助線標籤。
建立輔助線段
在任何地方雙擊該命令來建立一條輔助線段。
- 右擊任意輔助線標籤，或點擊標準工具欄中的輔助線彈出式選單。
- 選擇 建立輔助線段.
- 出現一個彈出式小面板。選擇一個首選線段選項，然後繪製輔助線或輔助圓（弧）。
移動/偏移輔助線或輔助圓

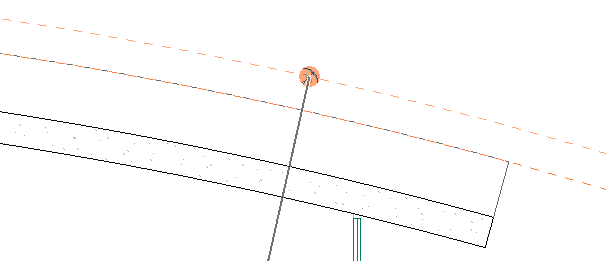

- 將滑鼠懸停在輔助線上直到其手柄（橙色點）出現。
- 點擊並移動手柄將輔助線移動到一個新位置。（或使用追蹤器，用數值定義其新位置）。
使用輔助圓，該選項變成一個半徑拉伸（同樣由圖標指示）。
如果您將輔助線移動到線性邊緣上，它將被轉化為直的輔助線，反之亦然。
刪除單個輔助線
將滑鼠懸停在輔助線上直到其手柄（橙色點）出現，然後執行下列操作之一：
- 將游標懸停在輔助線手柄上，按下Esc。

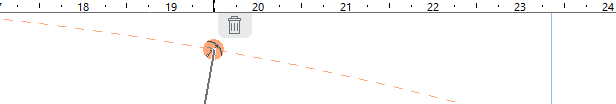

- 點擊並移動手柄將輔助線移動到最近的垃圾桶。

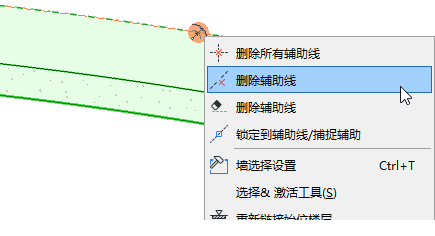

- 右擊，然後從上下文選單中選擇刪除輔助線。
刪除輔助線
使用該命令在單個操作中刪除幾個輔助線：
- 右擊任意輔助線標籤，或點擊標準工具欄中的輔助線彈出式選單。
- 選擇擦除輔助線。

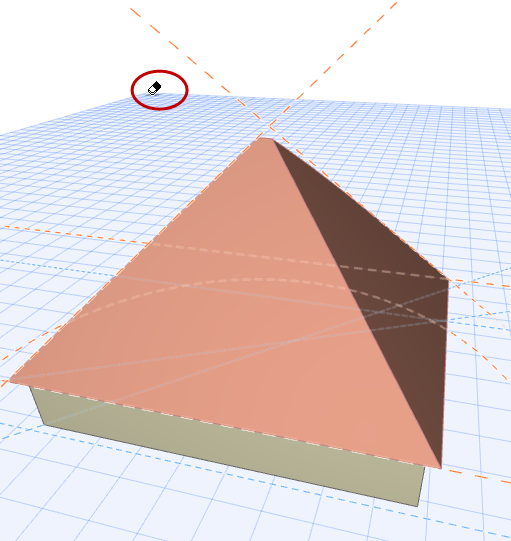

- 擦除游標出現。

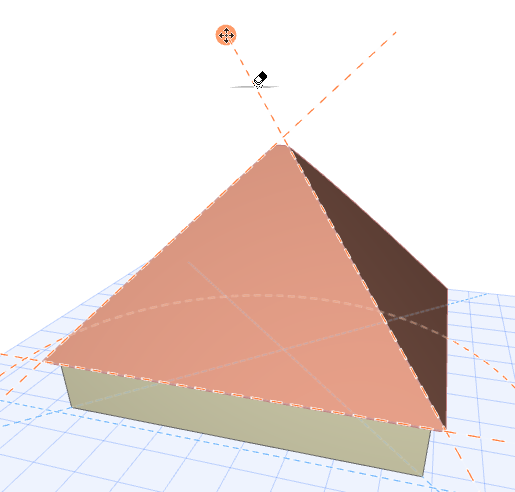

- 一個接一個的點擊任意輔助線的任何地方，將它們立刻擦除。

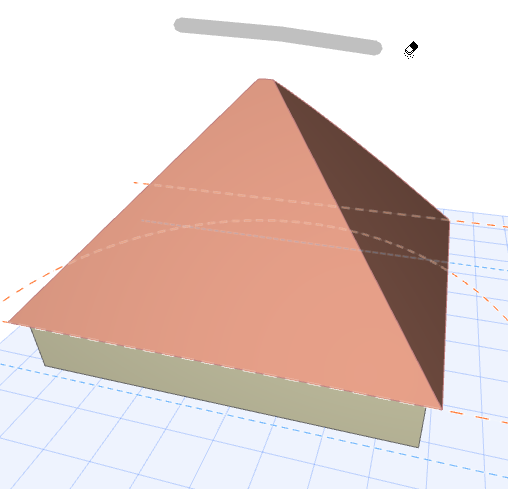

或者，將橡皮擦游標在螢幕上移動。它接觸的任意輔助線將立即擦除。
- 當您完成時，按下Esc或雙擊來退出擦除模式。
刪除所有輔助線
該命令將從專案的所有視點中刪除所有輔助線。
執行下列其中一個操作：
- 右擊任意輔助線標籤，或點擊標準工具欄中的輔助線彈出式選單。然後選擇刪除所有輔助線。
- 右擊任意單個輔助線來開啟上下文選單。然後選擇刪除所有輔助線。
輔助線顏色
在選項 > 工作環境 > 輸入限制和輔助中設定輔助線顏色。
