魔術棒

如何用魔術棒來建立一個元素

1. 從工具箱選擇您想建立的新元素類型。
2. 執行下列其中一個操作來啟動魔術棒：
   • 按住空格鍵
   • 點擊訊息框中的魔術棒圖標
   • 選擇設計>用魔術棒的輪廓多邊形
3. 查看圖形反饋以查看潛在結果。(見下面的)。
4. 點擊以自動查找和描繪多邊形的形狀。

圖形反饋

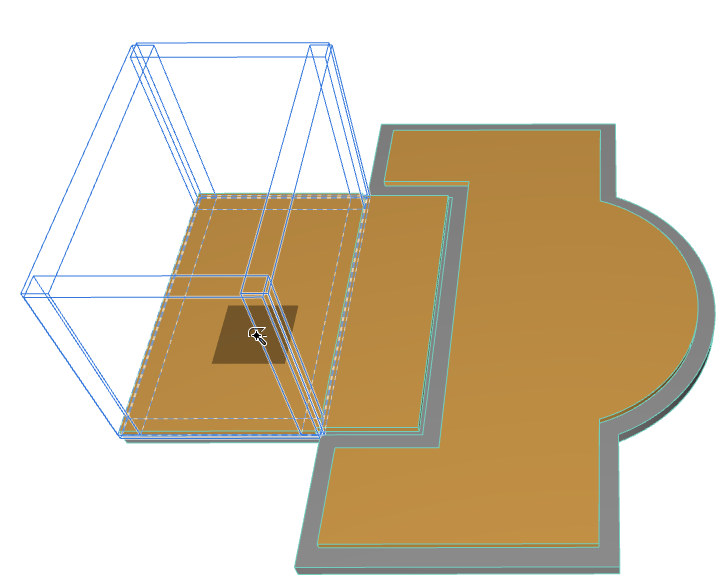

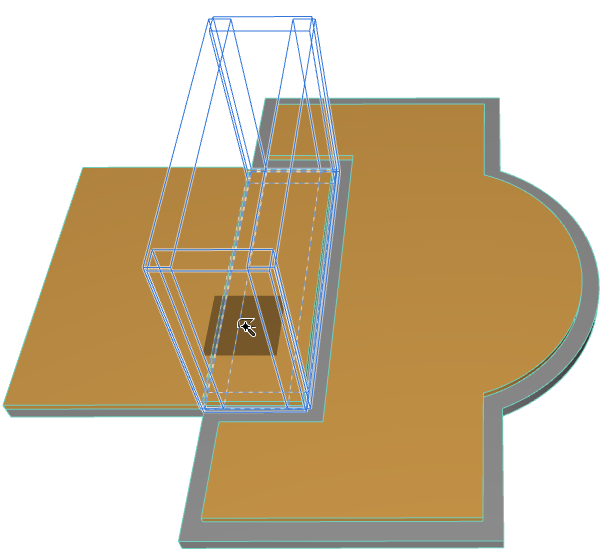

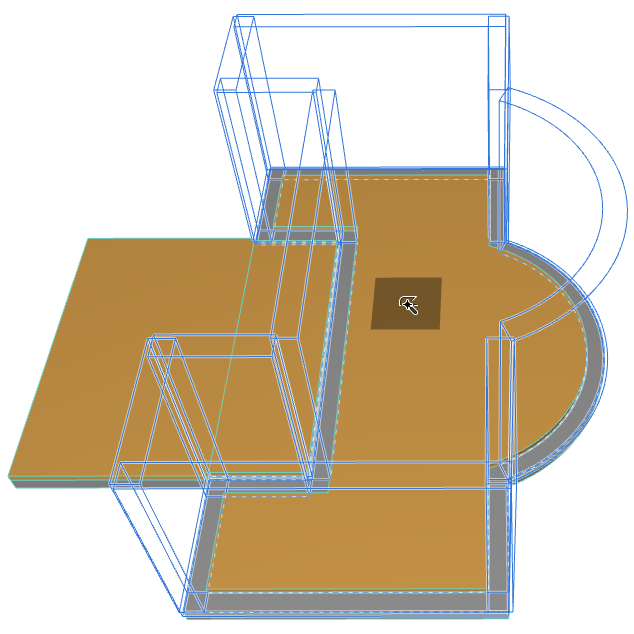

在按下空白鍵的同時，四處移動游標以查看可能產生的元素的反饋。在這裡，如果您使用魔術棒在兩個相交的板之上建立牆面，反饋將顯示可能性：

參見選擇和元素訊息。

魔術棒游標圖標

魔術棒有三種不同的形狀來區分：

節點
邊緣
空白空間和表面材質

魔術棒例子

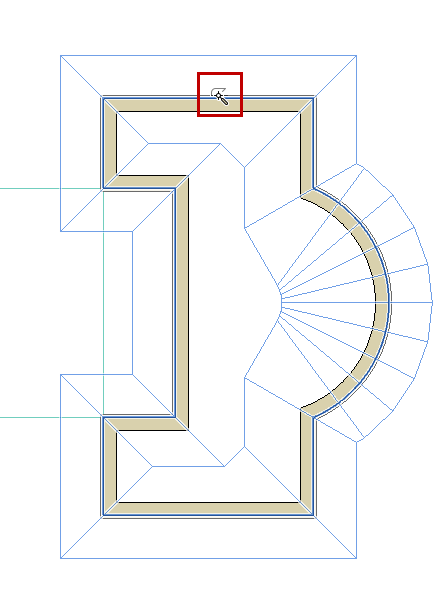

• 啟動屋頂工具（多平面方法）並用魔術棒點擊牆的邊緣以即時建立一個匹配牆多邊形的屋頂。





觀看視頻

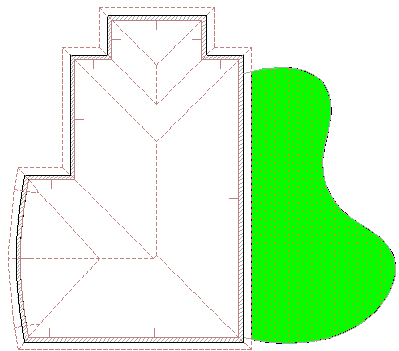

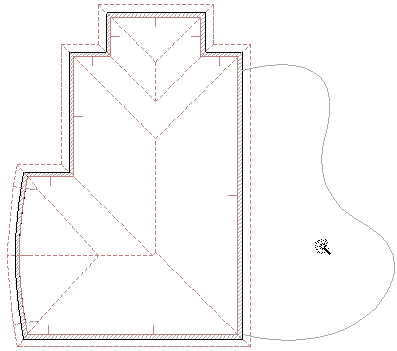

• 啟動填充工具，然後用魔術棒在曲線指示的空白區域內點擊來建立該形狀的填充。



技巧和要點

• 新元素使用相應工具的當前預設設定。應始終證實它們在使用魔術棒之前或之後是正確的，尤其是打算使元素互相建立一種特殊的關係，例如在牆上建一個屋頂。
• 可通過選擇一個或多個元素來精簡魔術棒功能。在這種情況下，當搜尋鏈接的元素或限定的區域時，魔術棒將只考慮被選擇的元素。
• 建立基於弧、圓和雲形線的曲面牆和多邊形類型的元素時，近似法在魔術棒設定中定義。

  參見魔術棒設定。

• 新的元素與原來的元素沒有關係，而且可獨立進行操作。
• 如果啟動了偏移或多重偏移，可以在魔術棒建立了新的多邊形後完成偏移功能。
• 如果正在建立一個單獨的屋頂，在用魔術棒建立多邊形之前，必須首先繪製一條軸線並定義斜面。
• 如果正在用一個自定義的原點建立一個填充，必須首先用魔術棒生成多邊形，然後繪製填充方向向量。

運用魔術棒來添加/減少多邊形狀

使用魔術棒添加或減除現有多邊形的形狀(相同的或不用的元素類型)。

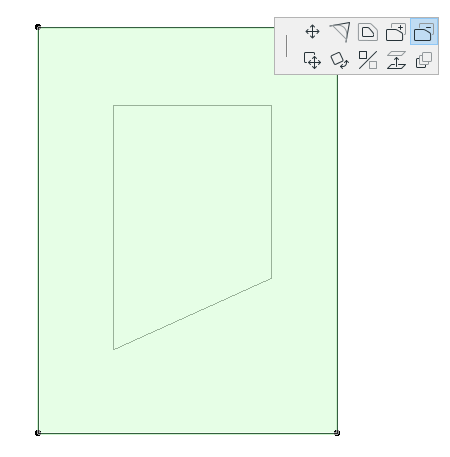

1. 選擇想從中減去另一個形狀的多邊形。此例我們要從板中減去一個多邊形的形狀。
2. 在彈出式小面板中選擇"從多邊形減少"圖標。
3. 將游標移動到要去掉的多邊形上面，啟動魔術棒（按住空格鍵）。

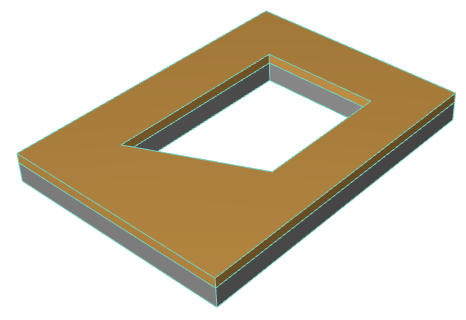

4. 點擊以完成。
