對齊元素

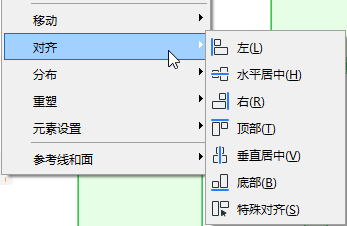

使用下面多種標準，用這個選單（編輯>對齊）使選定的元素相互對齊，或與自定義繪製的目標線對齊：

  • 右或左對齊元素；
  • 與頂部或底部對齊元素；
  • 垂直或水平居中元素；
  • "特殊"-在已有元素的任何一點對齊元素，或與您繪製的臨時線/弧對齊元素。

觀看視頻

對齊命令只在您至少選擇了兩個元素的時候才被啟動。

在使用對齊命令時，表達式"右"指的是您所見視窗（如平面圖、剖面圖、3D）x-軸上最右的元素。表達式“左”指的是x-軸上靠左的方向。

同樣，“頂部”指的是當前視窗y-座標最高的元素，而"底部"是y-座標最低的元素。

Archicad根據周圍元素的（看不見）邊界框來識別一個元素的右/左/頂部/底部/居中點。

例如：假定要與其它傢俱對齊下面的角桌物件：



Archicad將應用桌子邊界框（這裡用紅色表明）的中心點：


註： 如果想使用一個要對齊的不同定位點，則使用選項（編輯>對齊>特殊對齊）。

如何對齊元素

  1. 選擇要對齊的元素。
  2. 轉到編輯>對齊，並選擇下列操作之一：


左：如果選擇編輯>對齊>左，所有選定的元素將與左邊最遠的元素最左的邊界框點對齊。

我們在此例要對齊剖面圖所示的三個窗。



選定全部三個窗，並使用編輯>對齊>左。



右：如果選擇編輯>對齊>右，所有選定的元素將與右邊最遠的元素最右的邊界框點對齊。

  • 在下面的插圖中，弧形牆是最右側的元素；其餘的牆（它們最右的點）與弧形牆邊界框最右的點對齊。

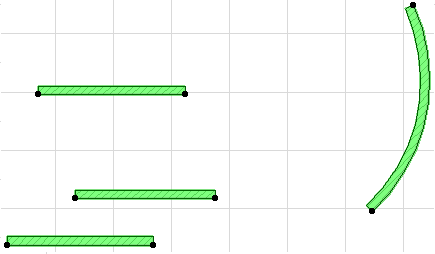

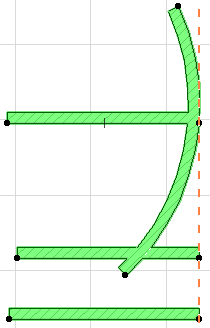

    AlignWalls1.png     AlignWalls2.png

頂部/底部：如果選擇編輯>對齊>頂部或底部，所有選定的元素將與所選組頂部（或底部）元素的最高（最低）點對齊。

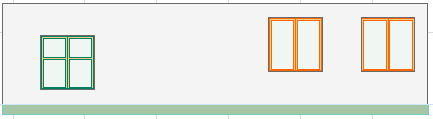

  • 在下面的例子中，我們要上移左側的窗，使其與另外的兩個窗排成一線。

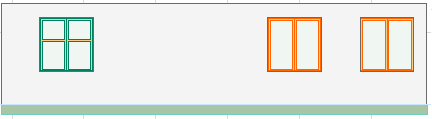

  • 要這樣實現，我們選擇全部窗，然後使用編輯>對齊>頂部來達到預期的效果。


水平居中：如果選擇編輯 > 對齊 > 水平居中，Archicad 將確定所選元素的頂部與底部y-座標，然後沿著頂部與底部元素間一半的水平線，水平對齊所有元素（用每個元素的中心點）。

垂直居中：如果選擇編輯 > 對齊 > 垂直居中，Archicad 將確定所選元素最左與最右的x-座標，然後沿著它們之間一半的垂直線，垂直對齊所有元素。

  • 例如：我們將在下面的平面圖中，垂直居中所選的傢俱。

    Furniture1.png     Furniture2.png

特殊對齊

編輯>對齊>特殊對齊的選項為排列所選的元素提供了很大的靈活性。可選擇元素對齊哪個點及對齊到什麼：所繪製的臨時線/弧或任何已有的線/邊緣。

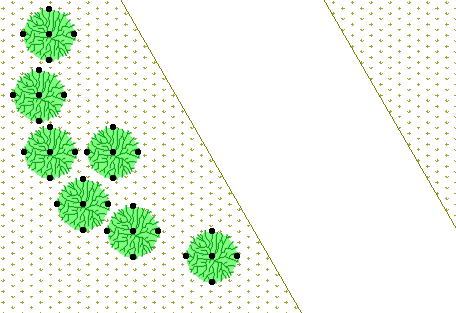

此例我們希望與花園小路的邊緣對齊所選的樹物件。

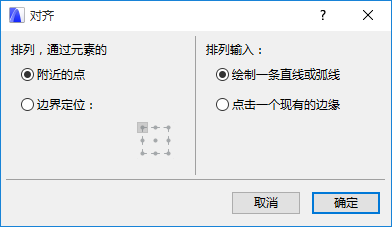

轉到編輯>對齊>特殊對齊，並選擇附近的點選項：每棵樹將以其最接近小路的邊界框點，沿著小路排列。

選擇點擊一條直線或元素邊緣選項。

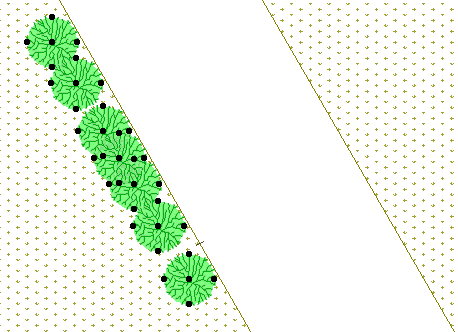

點擊確定對話框，然後點擊小路的邊緣（這裡是網面的邊），這些樹便沿著小路排列。
