調整元素到板

使用該功能 (編輯 > 形變 > 調整元素到板) 輕易將元素（牆、柱、或水平樑）調整到一個或多個板的特定層高，並位於其上及/或下。

1. 選擇元素 (牆、柱或水平樑) 進行調整。
   註： 如果在所選元素的上或下有不止一個板， 那麼您也應該選擇您想要調整的特定的板。否則，最靠近的板將被自動考慮為目標。
2. 使用 編輯 > 重塑 > 調整元素到板 命令。

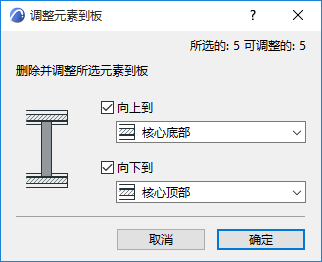

3. 在出現的對話框中，定義您是否想調整所選元素到板，元素在板之上 或 之下，或上下都有。再次，如果您選擇板，那麼只把所選的板作為調整目標。

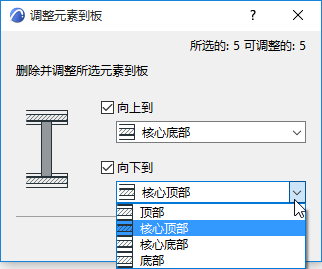

4. 在下拉選單中，選擇板的層高（頂部或底部，或複合結構的核心頂部或核心底部）來調整元素。





5. 點擊確定。
   註： 如果門/窗被鏈接到牆的底部，調整元素到板的命令將對保持洞口位置的偏移量自動重新計算。
   註： 相同的工作流程通過使用 編輯 > 重塑 > 調整 命令時可用。如果那樣，您必須選擇元素進行調整，然後點擊目標板。(游標指示您點擊的板，如下圖所示。)調整元素到板 對話框出現，工作流程按同上所述的內容繼續。(只把元素調整到被點擊的板。)





調整元素到板：例子

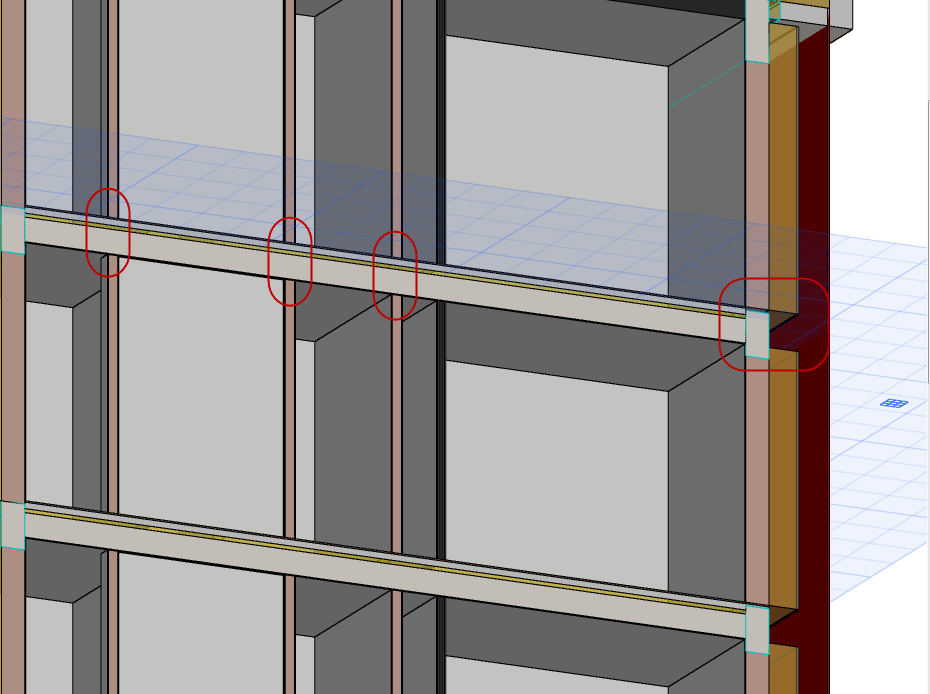

該專案中, 在牆和板的連接點處有問題：內部牆只延伸到地毯的頂部，然而外部 (截面)牆卻有間隙。

可以用調整元素到板的命令幫助。

1. 選擇所有牆。

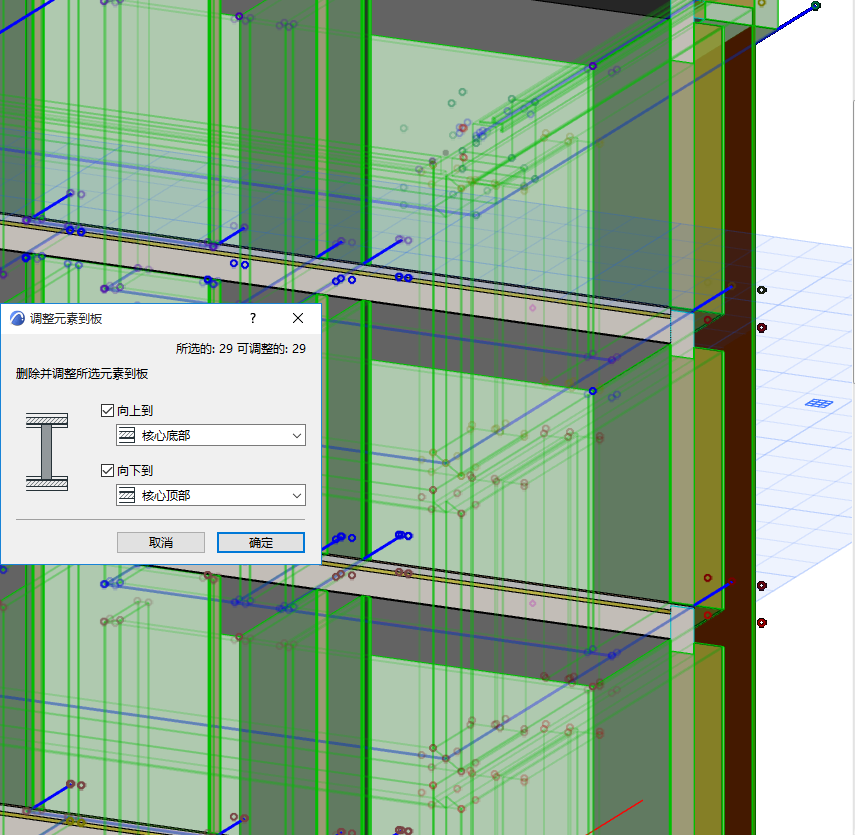

2. 使用調整元素到板的命令並設定“核心底部” 與 “核心頂部”選項。.這種方式，板頂部的牆將被延伸併到達板核心。





3. 因此，內部分隔牆現在也與板準確連接。

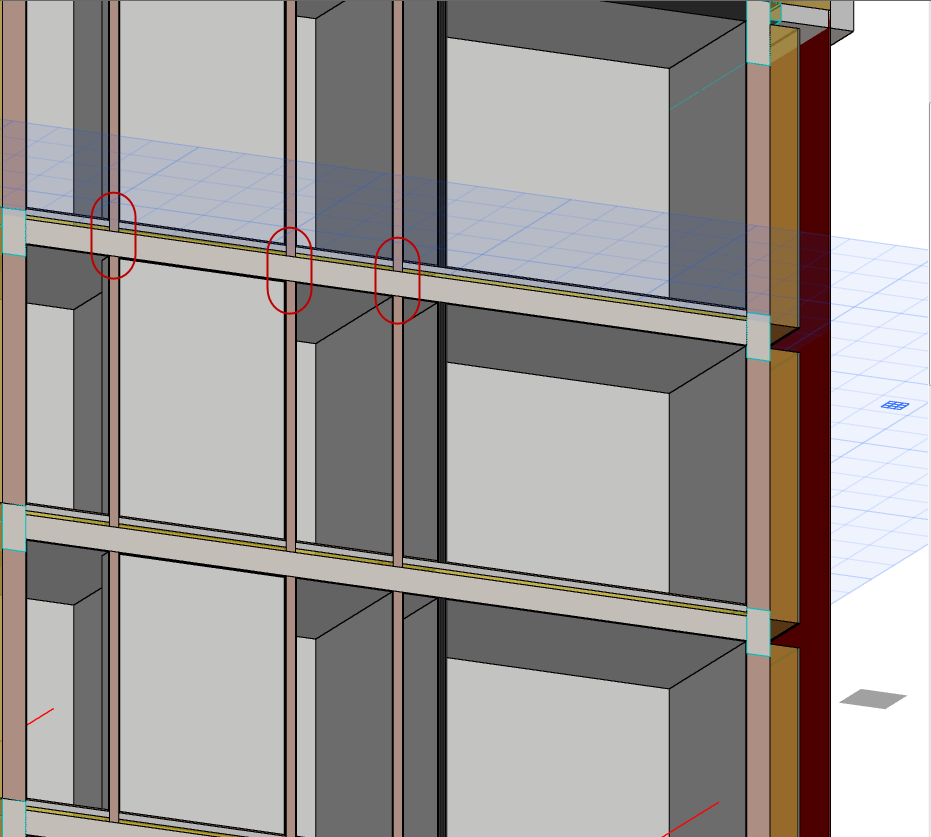

   外部的，截面牆仍是問題：每個都需要滿足在板核心底部之上，並且連續不斷。

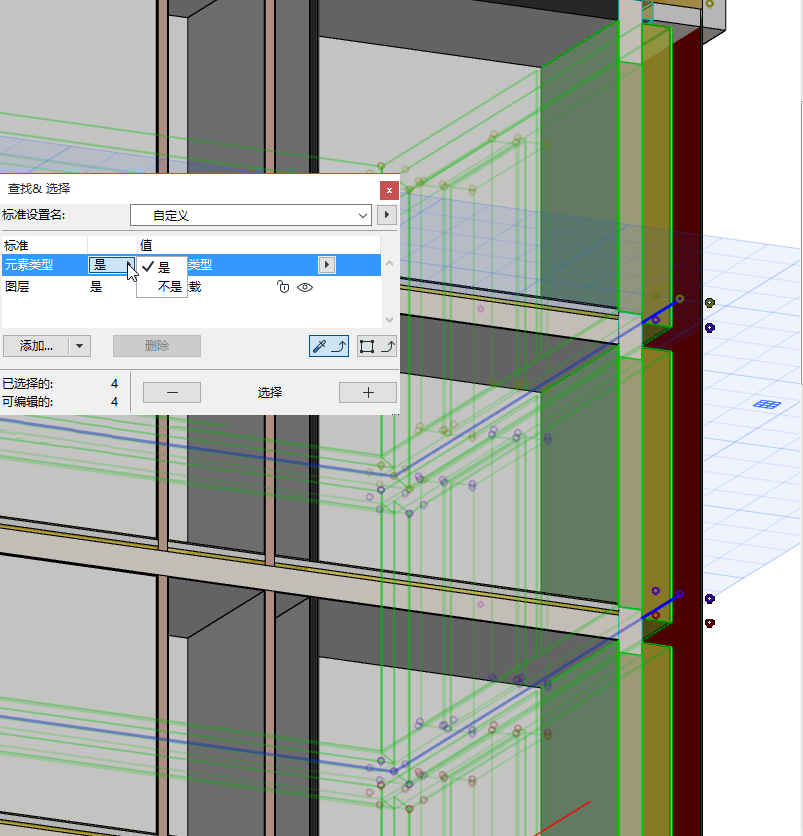

4. 使用查找和選擇只能選擇外部牆。





5. 再次，使用調整元素到板，但此次所有選定的牆應延伸達到板核心頂部，消除間隙。

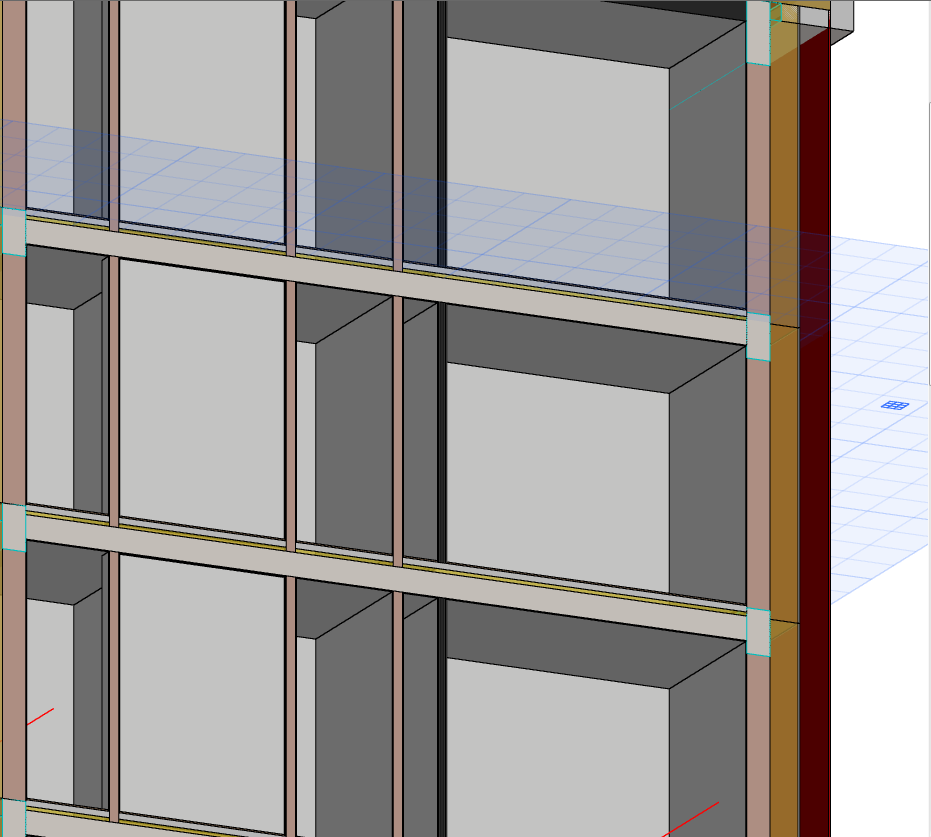

6. 現在外部牆也準確連接。
