自由定義截面的突出殼體

使用這種方法，用聚合線定義殼體的截面，然後垂直於編輯平面突出它。在這裡列舉了兩個例子。

1. 啟動殼體工具並選擇詳細輸入方法的突出幾何方法。





   在平面圖中：

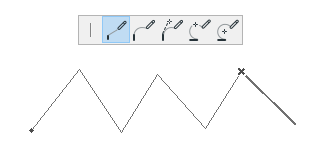

2. 用常用的多邊形輸入方法繪製殼體截面－一條聚合線或一個閉合多邊形。









3. 雙擊以完成聚合線或多邊形。

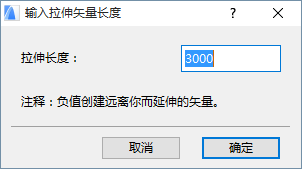

4. 在出現的對話框中，輸入殼體的突出長度。正數將向上突出殼體（朝向您），負數遠離您延伸向量。突出始終與平面圖垂直。點擊確定。

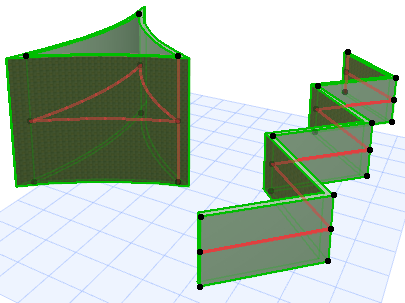

5. 殼體完成。在3D中查看（在3D視窗中，所選殼體的截面線用各自的顏色顯示）。
   註： 可以用選項>工作環境>選擇和元素訊息的“3D中的參考線”設定來改變這種顏色。





在3D視窗中：

1. 選擇輸入平面。點擊查找預設平面或選擇另一個基於現有元素的輸入平面。
   • 如果在“空白空間”中點擊，預設的輸入平面處於殼體預設設定中所定義的基礎標高上（這裡是500）。

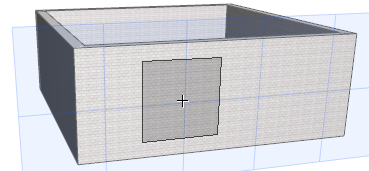

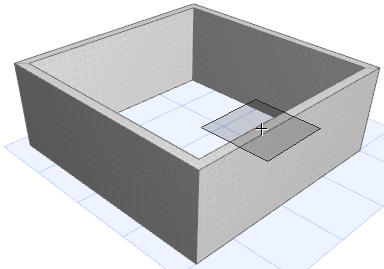

   • 要放置一個有現有元素的點或表面所定義的輸入平面，在任何點及/或邊緣或表面上點擊來選擇它：自動反饋（灰色正方形）顯示潛在輸入平面所處的位置。在得到想要的平面後，點擊來讓它出現。

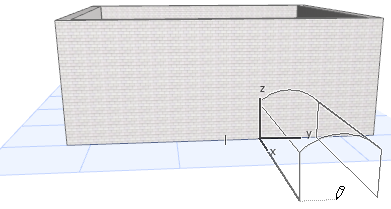

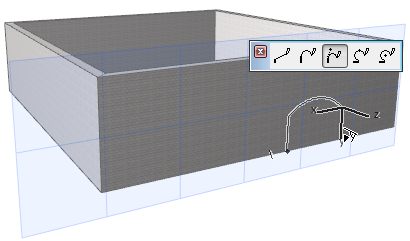

2. 用常用的多邊形輸入方法繪製殼體截面－一條聚合線或一個閉合多邊形（在這裡列舉了兩個不同的例子）。









3. 完成該多邊形。
4. 拖動游標以突出殼體，它將與輸入平面垂直突出。









5. 點擊以完成。
