自由定義截面的旋轉殼體

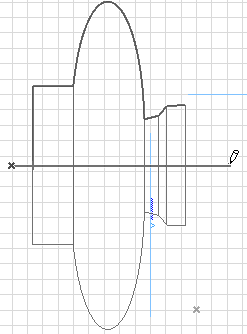

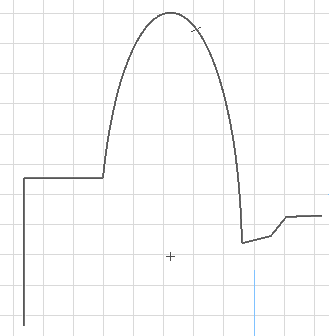

1. 啟動殼體工具並選擇詳細輸入方法的旋轉幾何方法。





   在平面圖中：

2. 用常用的多邊形輸入方法繪製殼體截面－一條聚合線或一個閉合多邊形。
3. 雙擊以完成聚合線或多邊形。









4. 點擊兩次來繪製旋轉軸，雖然以後可編輯該軸，但最初放置的旋轉軸始終與平面圖垂直。

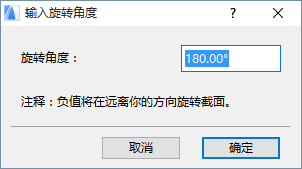

5. 在出現的對話框中，輸入殼體的旋轉角度。正數將朝向您旋轉殼體，負數遠離您旋轉殼體。





6. 點擊確定以完成殼體，在3D中查看





在3D視窗中：

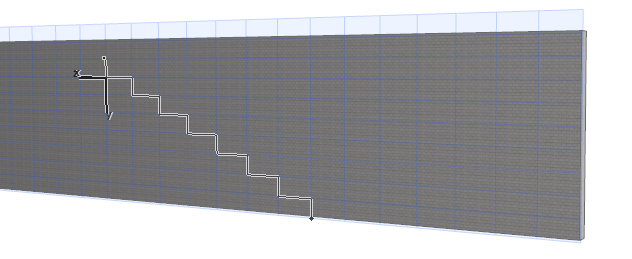

1. 選擇輸入平面。點擊查找預設平面或選擇另一個基於現有元素的輸入平面。這是在上面繪製截面及其旋轉軸的平面。
   • 如果在“空白空間”中點擊，預設的輸入平面處於殼體預設設定中所定義的基礎標高上。

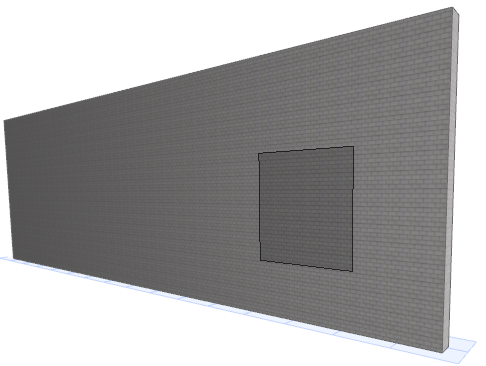

   • 要放置一個有現有元素的點或表面所定義的輸入平面，在任何點及/或邊緣或表面上點擊來選擇它：自動反饋（灰色正方形）顯示潛在輸入平面所處的位置。在得到想要的平面後，點擊來讓它出現。

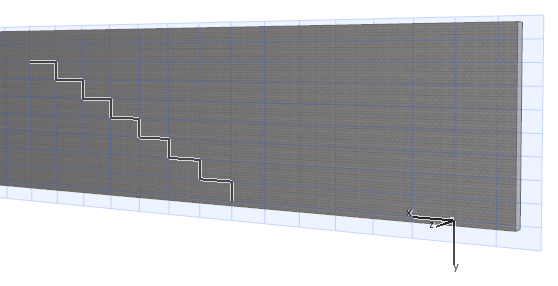

2. 用常用的多邊形輸入方法繪製殼體截面－一條聚合線或一個閉合多邊形
3. 完成該多邊形。





4. 點擊定義旋轉軸的中心，

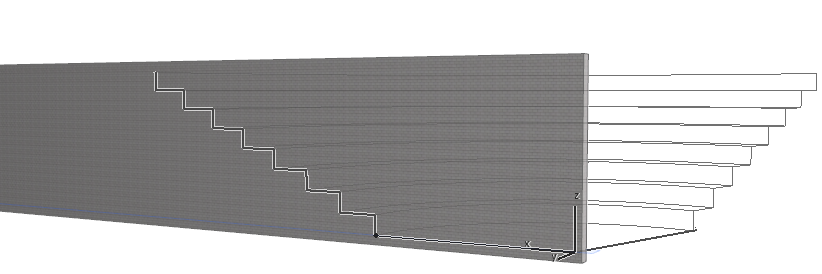

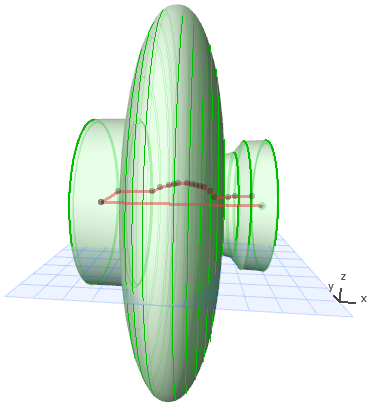

5. 移動游標來完成旋轉軸（在3D視圖中瀏覽，找出最佳的角度來看看反饋）。

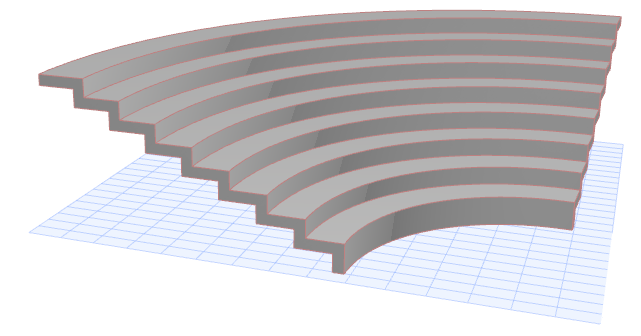

6. 殼體完成。
