規則拱形殼體

要用簡單輸入方法建立規則殼體，在兩個平行平面上定義兩個截面。使用這種輸入方法：

• 第一個截面始終是一個拱形。
• 第二個截面始終是一條直線。

我們在這裡將一個拱形規則殼體放到這面合成的牆頂上。

1. 選擇殼體工具的規則幾何方法及簡單輸入方法。





   在平面圖中：

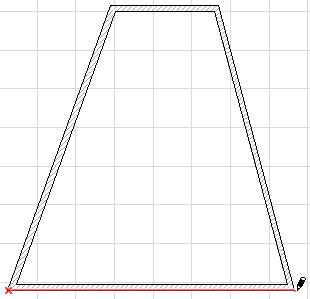

2. 點擊較低牆段的每個端點來定義第一個拱形截面的寬度。

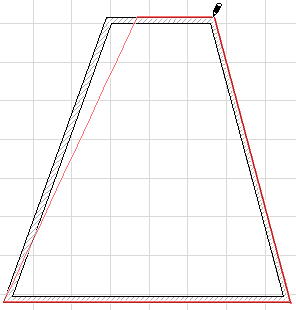

3. 將游標拖到對面的牆段，然後點擊該牆的每個端點來定義第二個直線截面的寬度。

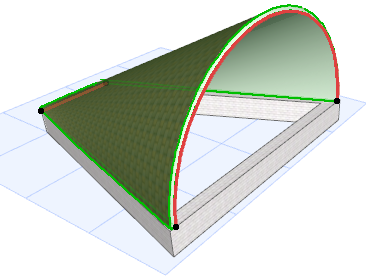

4. 規則拱形殼體完成。在3D中查看。





在3D視窗中：

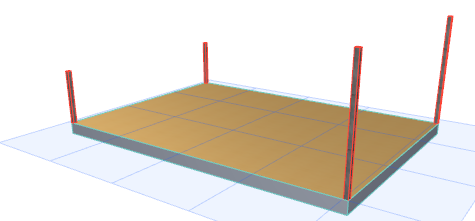

我們在這裡將一個拱形規則殼體放到兩對不同高度的柱頂上。

1. 選擇殼體工具的規則幾何方法及簡單輸入方法。

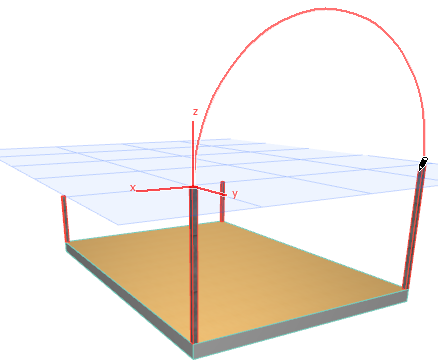

2. 點擊這兩根較高柱的每根柱來定義第一個拱形截面的寬度。

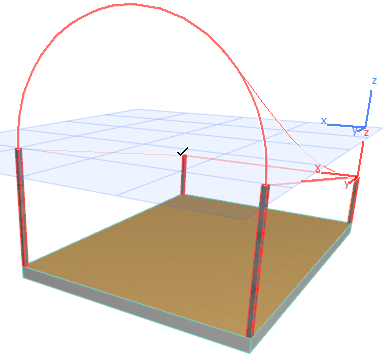

3. 將游標拖到對面較矮的柱，並點擊每根柱來定義第二個直線截面的寬度。

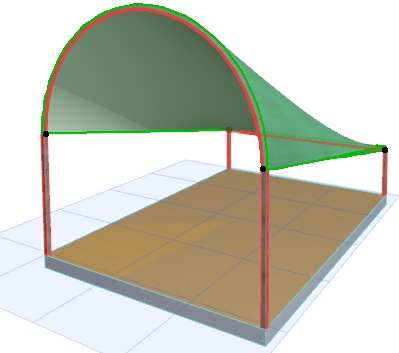

4. 規則拱形殼體完成。在3D中查看。
