旋轉殼體：弧形三角合成屋頂

1. 在平面圖上，啟動殼體工具並選擇帶簡單輸入方法的旋轉幾何方法。





2. 建立一個45度角旋轉的旋轉殼體。





3. 在選定殼體時，從上下文選單中選擇定義殼體輪廓。

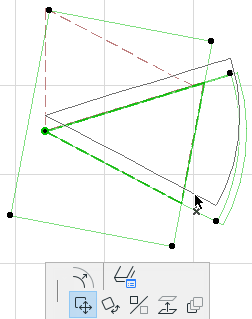

4. 如所示，定義一個要用來剪切殼體邊緣的正方形輪廓。在3D中查看結果。













5. 回到平面圖，鏡射此殼體的複製。
6. 移動第二個殼體，使其沿靠第一個殼體。

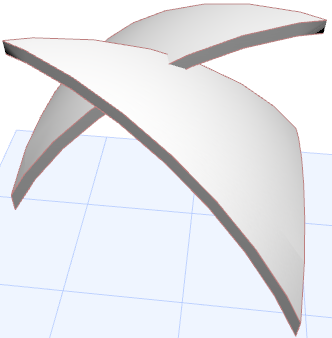

7. 在Y軸上稍微往上移動第二個殼體，使其稍微與第一個殼體重疊（這樣，元素相互進行修剪就更容易）。在3D中查看

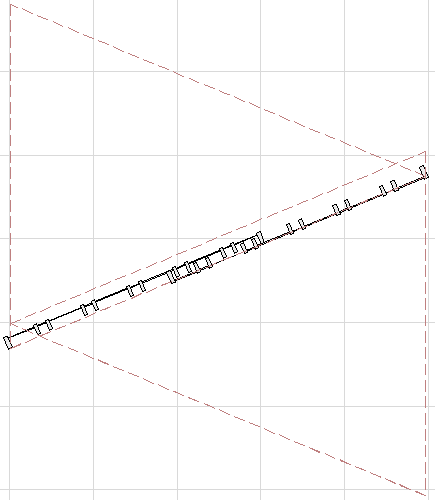

8. 返回到2D視窗，建立兩個帷幕牆，每個都朝相反的方向，如所示在兩個殼體之間延伸。

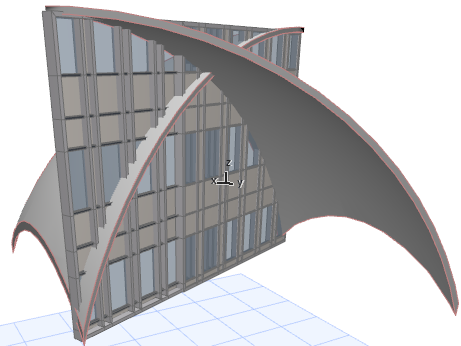

9. 在3D中查看。

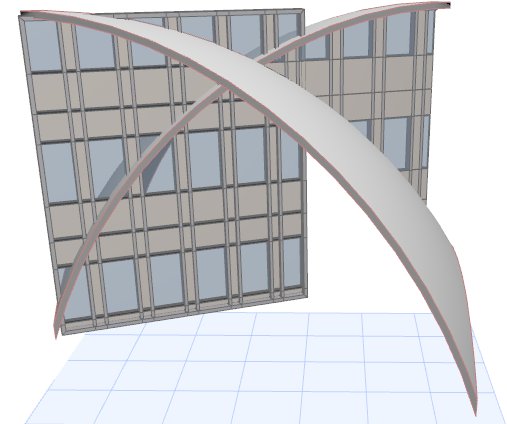

10. 將帷幕牆的位置編輯到合適的位置：提升帷幕牆，然後將其上角延伸到適當的高度。

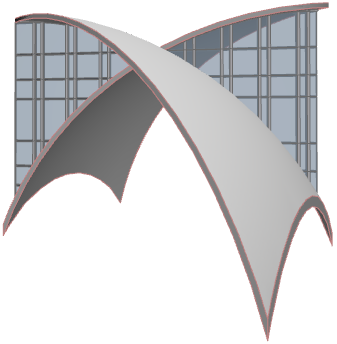

11. 現在依次選擇每個帷幕牆，並按照這些步驟將其修剪到每個殼體來實現想要的幾何形狀。

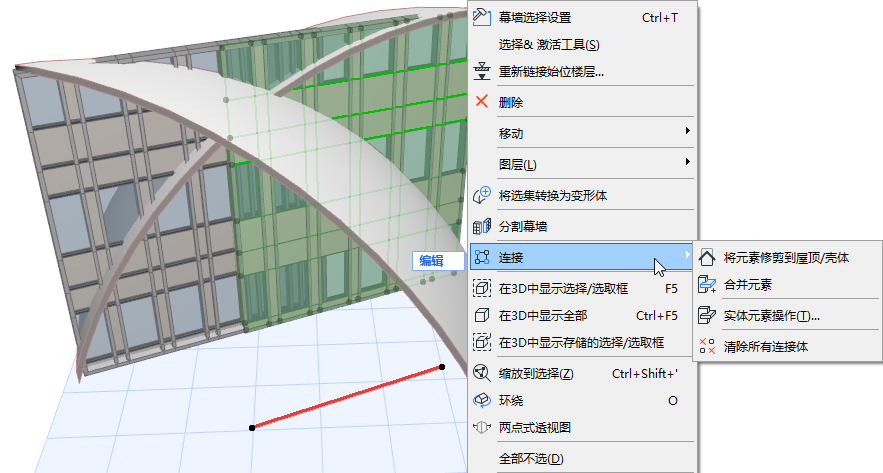

• 選擇其中一個帷幕牆並使用連接>將元素修剪到屋頂/殼體命令（也可從標準工具列中選擇）。





• 將所選帷幕牆修剪到這兩個殼體的每個殼體。





• 現在選擇另一個帷幕牆，並把它修剪到這兩個殼體的每個殼體。

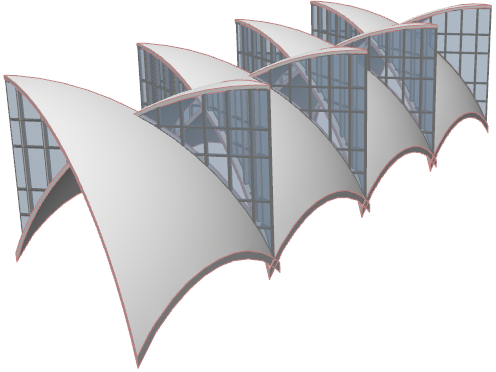

• 按需多重複製得出的結構。
