旋轉殼體：在剖面圖中定義輪廓

在這裡，繪製幾個其截面有共同端點的旋轉殼體，但它們相互之間稍有偏移。

然後在剖面圖視窗中，分別選擇每個殼體並用矩形形狀繪製其輪廓－使用漸進較小的矩形。結果是有幾個重疊的殼體段，每個大小稍有不同。

1. 確保預設殼體的標高為0。

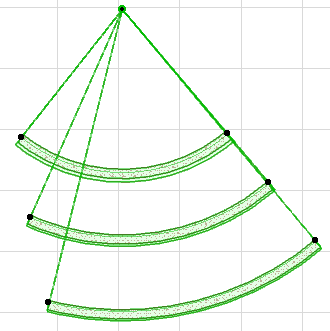

2. 如所示，在平面圖上繪製第一個旋轉殼體。





3. 用相同截面的起點多繪製兩個旋轉殼體，但每個都稍大並前一個開始偏移。

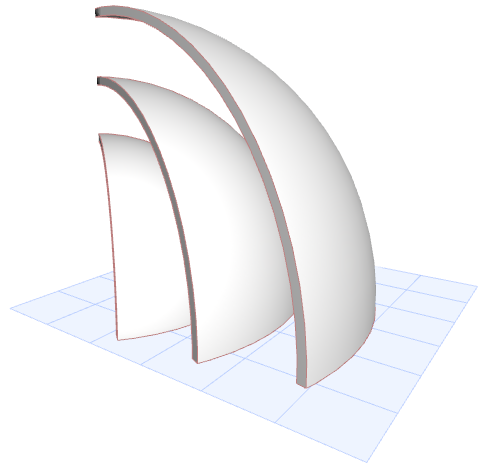

4. 在3D中查看結果。





5. 現在為這些殼體建立一個剖面圖並開啟剖面圖視窗。

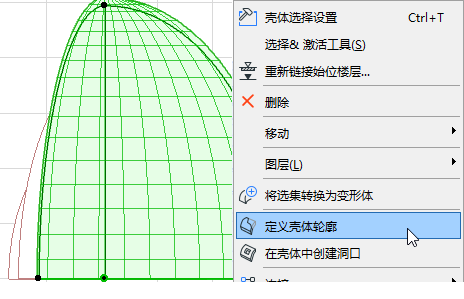

6. 選擇離您最近的殼體。從上下文選單中選擇定義殼體輪廓。

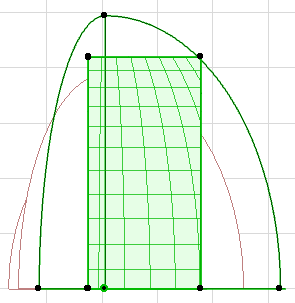

7. 將輪廓繪製為矩形，









8. 選擇其它兩個殼體併為它們定義矩形輪廓。

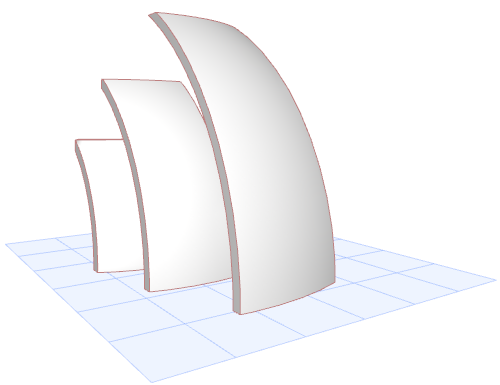

9. 在3D中查看結果並按需進行調試。
