殼體的圖形編輯

在平面圖、剖面圖和3D視圖中，可用於殼體編輯的可能性很廣泛。選擇殼體並試用彈出式小面板命令：把殼體扭曲、翻轉和旋轉成所需的形狀並進行定位。

在3D視窗中，因為可編輯的截面、軸和突出向量用不同的顏色顯示，所以很容易就能找到它們。

在3D中選定後，看看殼體每種類型的圖像：

• 突出殼體有一個截面和一個突出向量；兩者都是可以編輯的。





• 旋轉殼體有一個截面和一條軸。

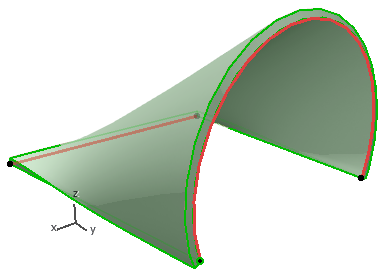

• 規則殼體在任意兩個平面上有兩個截面，由殼體主體連接。截面可編輯和旋轉，也可以旋轉任意一個或兩個截面平面。





在編輯殼體時，其包含的任何剪切體在全局座標系統中都會留在適當的位置。這意味著完成編輯後，可在殼體的不同部分查找洞口的位置
