在殼體中建立洞口

在平面圖或剖面圖視窗中：

1. 在平面圖或剖面圖上選擇任意殼體。

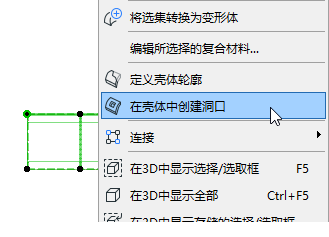

2. 從上下文選單選擇在殼體中建立洞口。

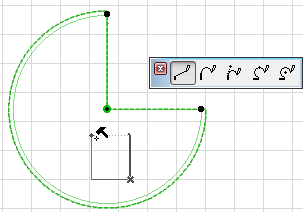

3. 將想要的多邊形繪製到殼體上（洞口的平面雖是平面圖，但以後可進行編輯。)

   參見編輯殼體洞口。

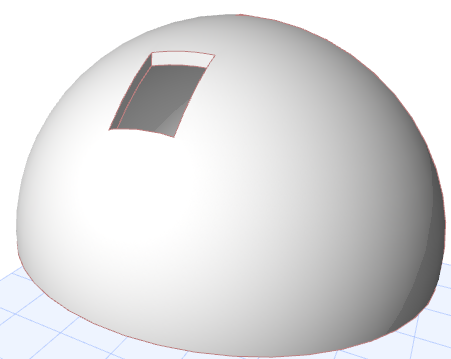

4. 在3D視圖中查看結果：





在3D視窗中：

1. 選擇殼體，
2. 從上下文選單選擇在殼體中建立洞口。

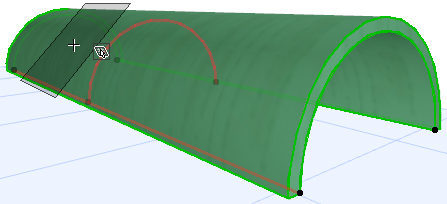

3. 選擇要繪製洞口的輸入平面：用反饋選擇想要的平面位置（在模型的任意位置選擇平面；不需要是殼體的頂部）。

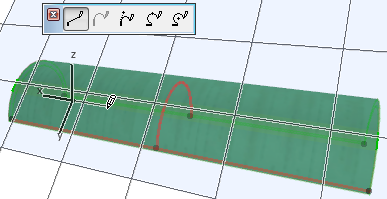

4. 將想要的多邊形繪製到輸入平面上可以後進行編輯。

   參見編輯殼體洞口。

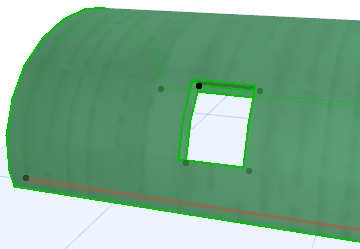

5. 查看結果。





觀看視頻

在交互式清單中列出殼體洞口

殼體洞口的屬性（如洞口表面和周長）可在交互式清單中列出。就像使用其它元素一樣，對於計算殼體體積或表面時應該考慮的洞口大小，可設定個性設定（“計算規則”）。

更多說明，參見計算規則個性設定。
