網面的顯示

網面結構

在平面圖只顯示網面的輪廓和脊線。

在3D中，基於在訊息框 中選擇的構造方法或網面設定，網面可以三種方式顯示：

• 僅表面
• 包括邊緣的表面
• 實體主體

屋脊顯示

在網面上有兩種脊線類型：用戶定義的和生成的脊線。每條生成的脊線與不同高度、還未與用戶定義的脊線連接的兩個網面點連接。

• 用戶定義的脊線永遠顯示。

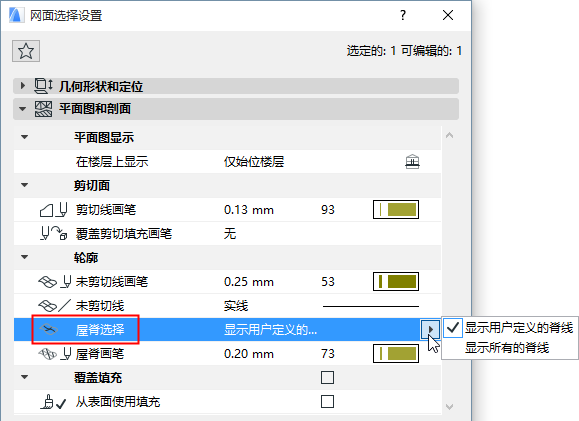

• 顯示所有脊線選項也會顯示通過連接網面節點所生成的脊線。（這個控制項位於網面工具設定）。生成的脊線只在它們與不同標高的點連接時才顯示。





3D 表現：

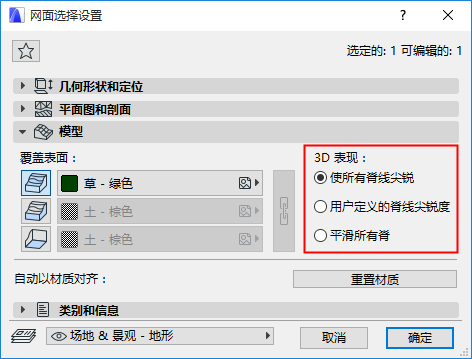

網面設定模型面板中的控制項定義了顯示為平滑或尖銳的網面脊線。

• 使所有脊線尖銳：在3D視窗中顯示有尖銳連接三角形的網面。
• 用戶定義的脊線尖銳度：顯示有尖銳連接用戶自定義脊線的網面表面，並在其它地方有平滑連接表面的網面。
• 平滑所有脊：顯示有光滑鏈接表面的網面。

  如果選擇平滑所有脊，則只有用戶定義的脊線出現在3D視圖。
