帷幕牆面板設定

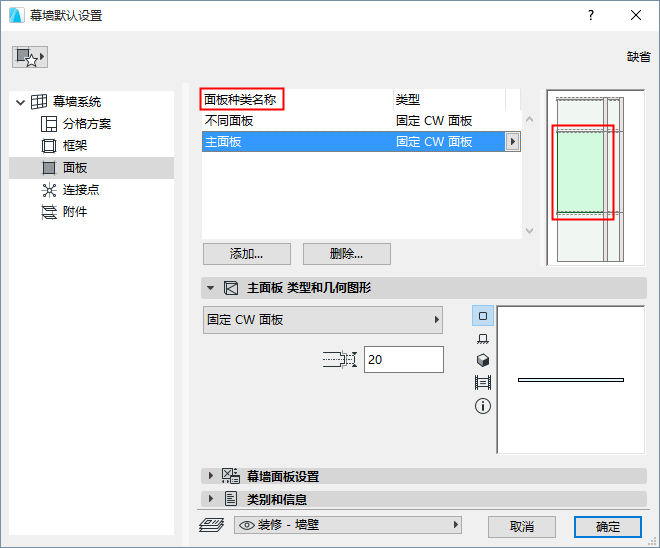

面板類型列表

對話框頂部按照名稱和類型列出了可用的面板種類。

面板類型是由用戶預先定義的（或由預設設定提供 - 比如主面板和次面板）。新建面板類型可以被添加或刪除。

選定類型已在預覽視窗中強調。預覽視窗也可以顯示面板的顏色。

您可以添加或刪除面板類型 - 如下。

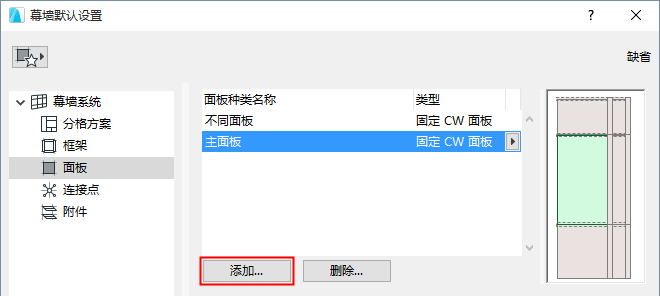

添加面板種類

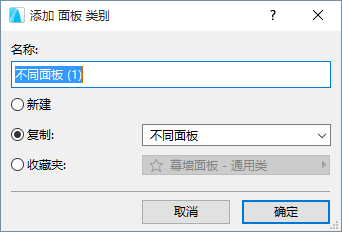

1. 點擊添加 按鈕。在彈出的對話框中:









• 新建：基於預設框架建立一個新的面板類型（比如，內嵌式）
• 複製：複製當前選定的面板類型並重命名
• 我的最愛：點擊彈出視窗，選擇一個面板我的最愛：新建面板類型會使用我的最愛設定。

重命名面板類型

雙擊列表中的類型，並根據所需重命名。

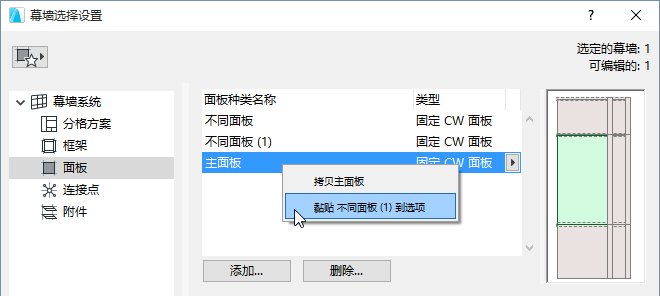

複製貼上分類之間的面板設定

在面板設定中，右鍵點擊任意面板名稱以複製其設定。

右鍵點擊任意其他面板來為該面板插入複製好的設定。

基於自定義面板添加面板類型

另一種方法是建立一個新面板類型，也就是在編輯模式中對單一的面板進行自定義，然後將此設定作為一個新建面板類型進行儲存。

1. 選擇帷幕牆並轉入帷幕牆編輯模式。
2. 選擇一個面板並自定義。現在這個分類名為“自定義”。

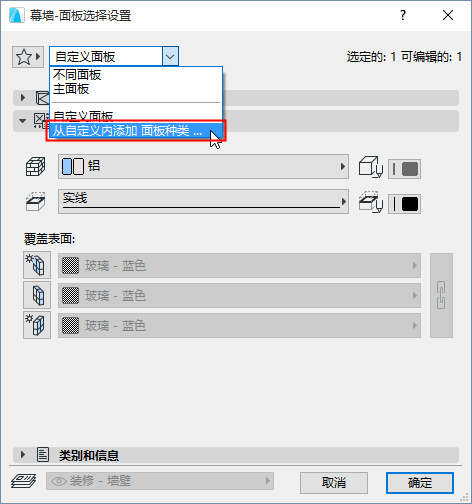

3. 在訊息框內的面板類型彈出框中，點擊從自定義中添加面板類型...





4. 使用彈出對話框以命名一個新的面板類型。

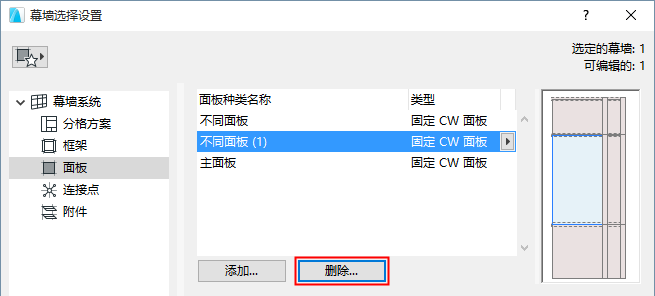

刪除面板類型

1. 選擇一個或多個面板類型刪除。





2. 點擊 刪除。
3. 在彈出的對話框中:





• 在彈出視窗中，選擇如何轉換將被刪除的分類中的面板:
• 刪除面板
• 轉換到另一個面板類型:選擇一個現有面板類型。

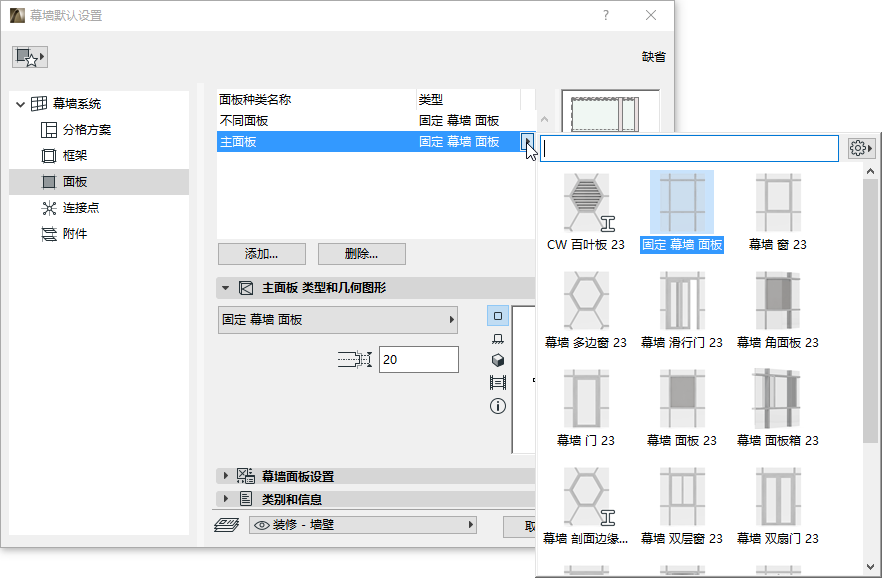

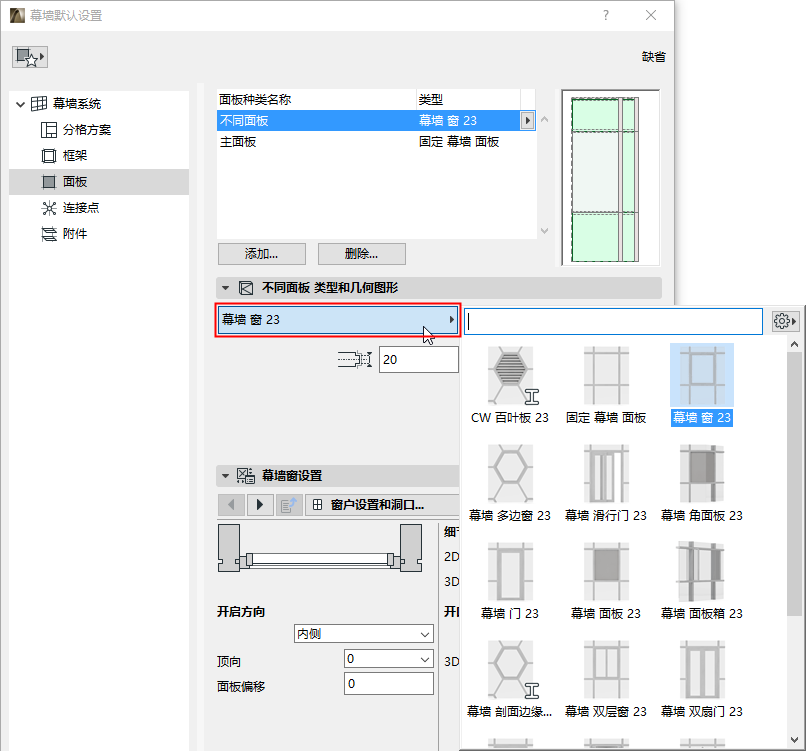

選擇 面板類型和幾何圖形

用於對話框頂部列表中的選定面板類型:在面板類型與幾何圖形面板上，從彈出列表中選擇一個類型。

然後設定可用的幾何參數。

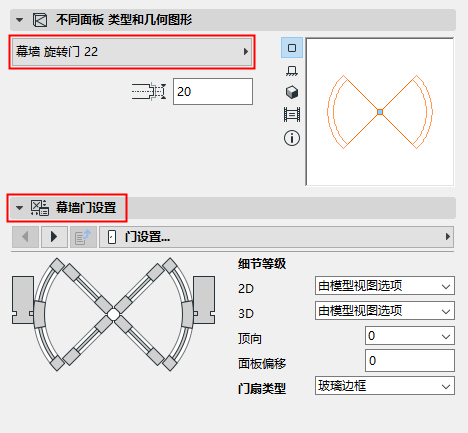

• 部分面板需設計為門和窗。

  參見在帷幕牆中放置門或窗類型面板。

  見建立自定義組件。

基於選定面板類型的以下可用面板設定。

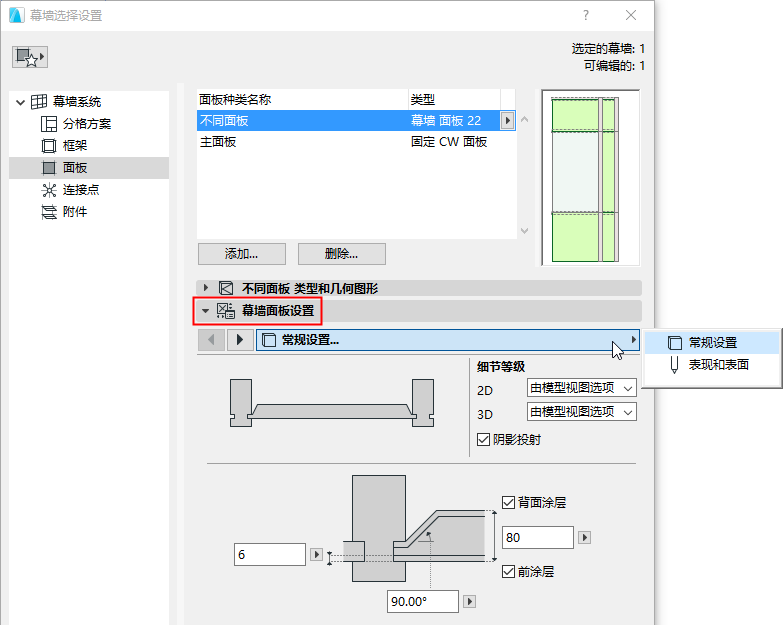

面板組件設定

對於所選面板類型，您可以設定多種參數，就像在GDL-型組件上設定的一樣。

請注意，您可以根據可用性對模型視圖選項設定內的2D及3D細節等級進行覆蓋。
