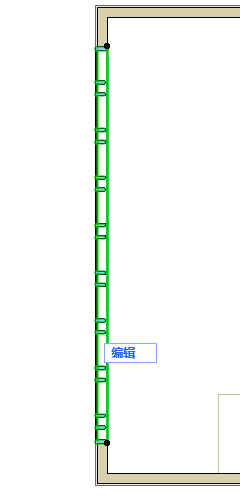

在平面圖中建立帷幕牆

  1. 啟動帷幕牆工具。
  2. 從訊息框中選擇聚合線-單一幾何方法。

  3. 繪製表示帷幕牆長度的參考線。

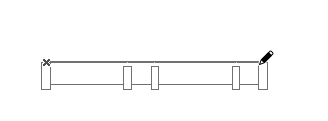

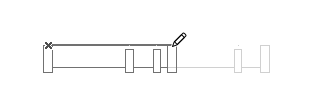

    註： 如果您的方案內包含一個固定大小的格線式樣，重影反饋和鉛筆/捕捉點則表示下一個需要完成的式樣單元。


  4. 點擊以完成參考線。

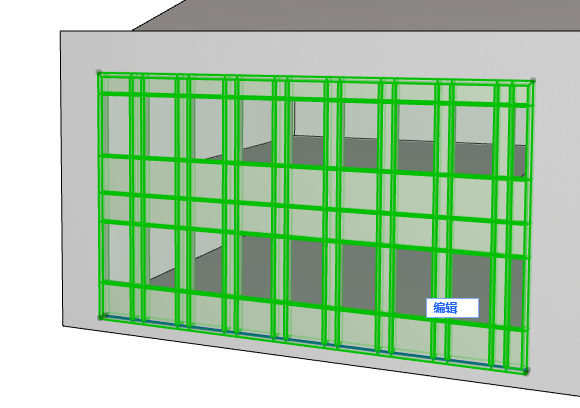

  5. 在3D視窗中查看結果。



連續帷幕牆

使用連續幾何方法建立一個多單元帷幕牆。參考線為聚合線。


  • 就每個單元而言，您可以設定一個獨立的方案並附上不同的式樣 - 在編輯模式中。
  • 框架通常會放置在兩個相鄰單元的連接部分。這樣的一個框架無法刪除（如果需要，可通過選擇編輯模式的框架並調整框架設定的類型，設定其類型不可視）。
