在3D視窗中建立帷幕牆

通過建築構局常規方法輸入帷幕牆。

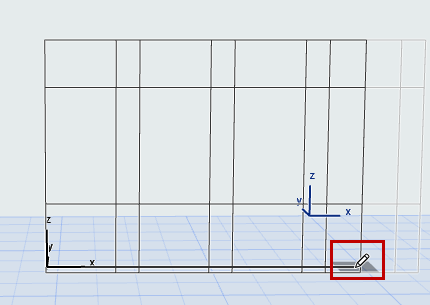

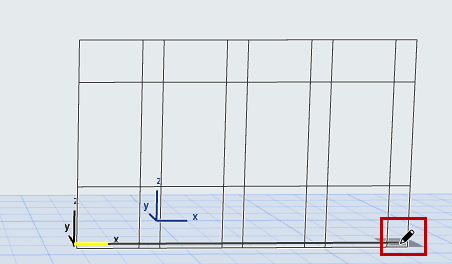

註： 如果您的方案內包含一個固定大小的格線式樣，重影反饋和鉛筆/捕捉點則表示下一個需要完成的式樣單元。



在3D視窗中，預設的帷幕牆輸入平面與當前3D輸入平面相同。

要定義其它輸入平面，參見3D視窗中的帷幕牆輸入平面。

聚合線方法

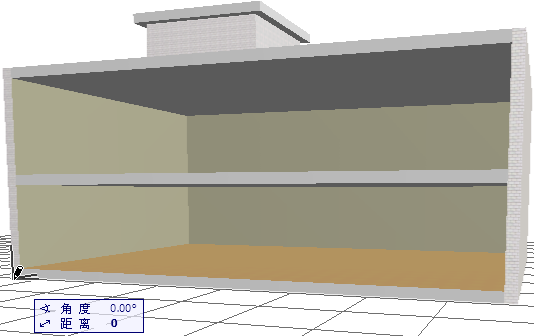

  1. 隨著帷幕牆工具的啟動，選擇聚合線-訊息框的單一幾何方法和預設的輸入平面。

  2. 點擊以開始繪製帷幕牆參考線。

    在我們的例子中：


  3. 在建築前端的角點擊，定義參考線的長度。

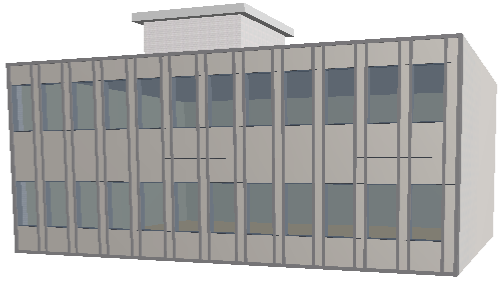

    查看結果。



邊界方法

  1. 隨著帷幕牆工具的啟動，從訊息框選擇邊界幾何方法和只能輸入平面方法。

  2. 通過一系列的點擊定義輸入平面。
  3. 在輸入平面上開始繪製想要的帷幕牆邊界，如同繪製任何多邊形一樣，在每個節點上點擊。
    註： 此帷幕牆的參考線是您繪製的第一個邊界線段。
  4. 隨著錘子游標的出現，雙擊或點擊以閉合多邊形。

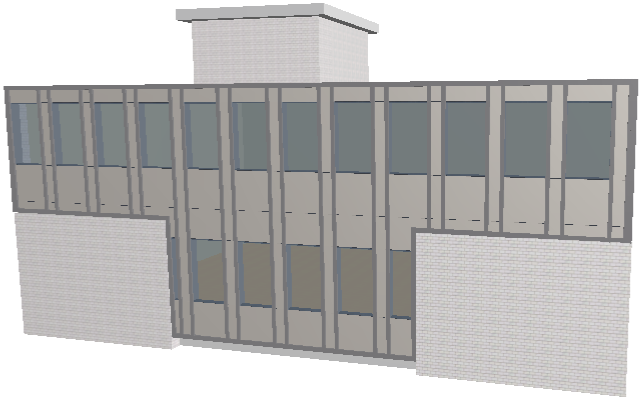

    查看結果。
