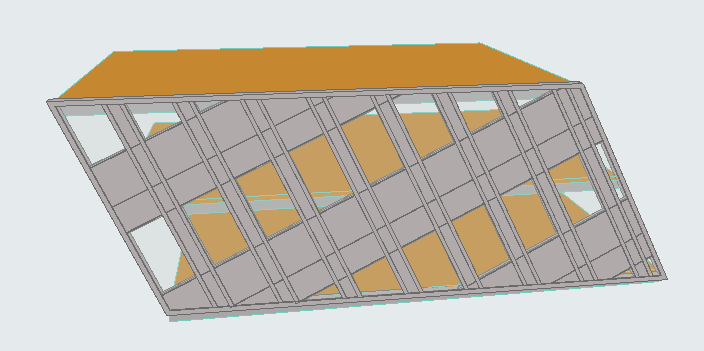

從傾斜的輸入平面突出帷幕牆

在3D視窗中,您可以定義任意輸入平面。

參見3D視窗中的帷幕牆輸入平面。

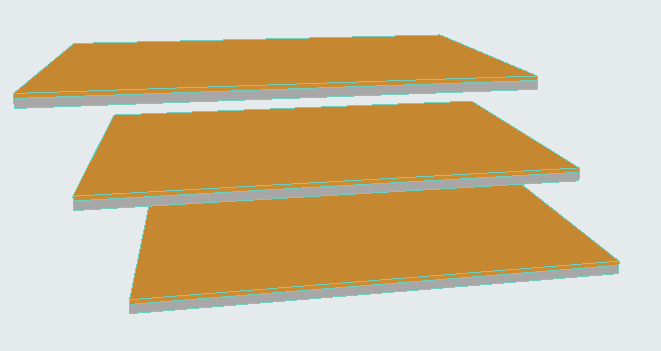

考慮下面3D的模型:



假定您想繪製的帷幕牆,是在建築形狀對應的輸入平面垂直突出。您需要一個垂直於建築斜面的輸入平面。

  1. 啟動帷幕牆工具並選擇單一幾何方法及常規向量輸入平面方法:

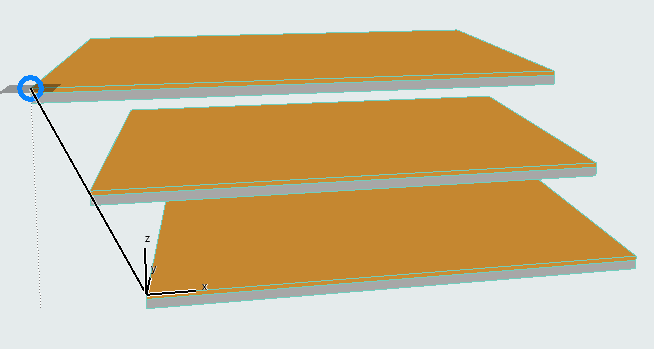

  2. 在3D視窗中,繪製對應於建築傾斜形狀的常規向量(輸入平面要與此向量垂直)。我們在此繪製連接頂部和底部板角的向量:

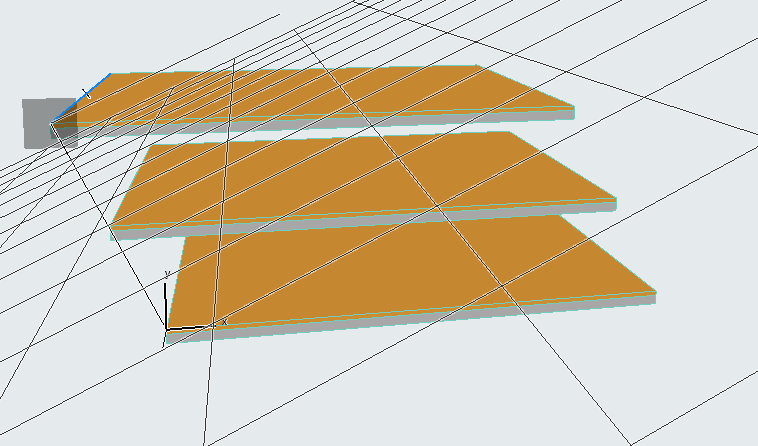

  3. 出現一個與向量垂直的輸入平面。

  4. 在任何位置點擊以放置輸入平面。

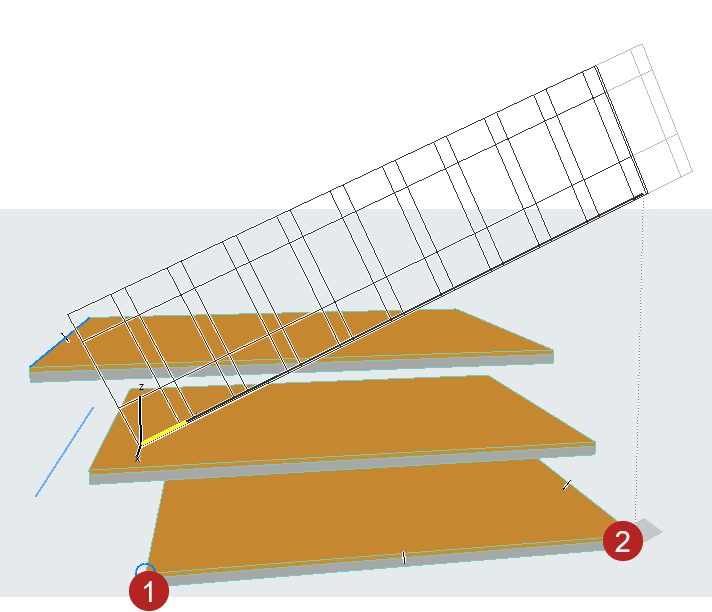

  5. 現在準備繪製輸入線。輸入線(如生成線所示)被限制,並且垂直於輸入平面進行投影。在您希望帷幕牆開始和結束的位置,點擊兩個點:我們的情況是在板任意的前兩個角上。

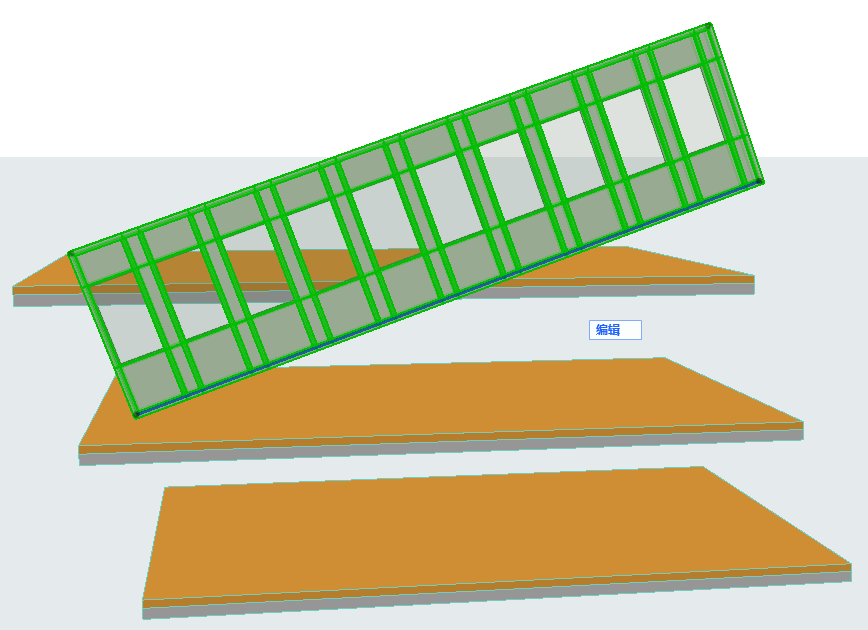

  6. 此時出現了一個帷幕牆,但您仍然需要編輯清單格線。選擇帷幕牆並轉入編輯模式。

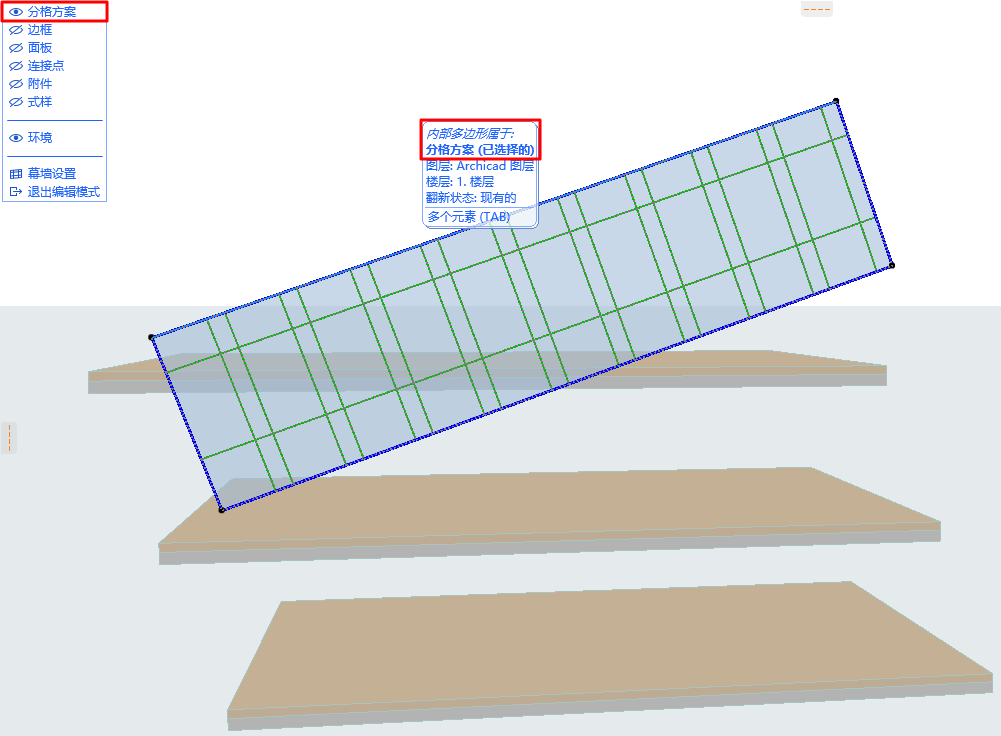

  7. 在編輯模式下,關閉除清單格線以外的所有東西。

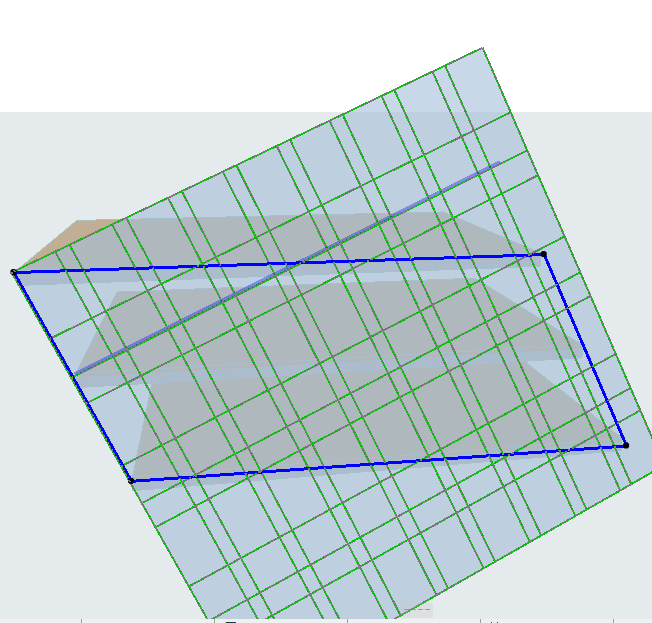

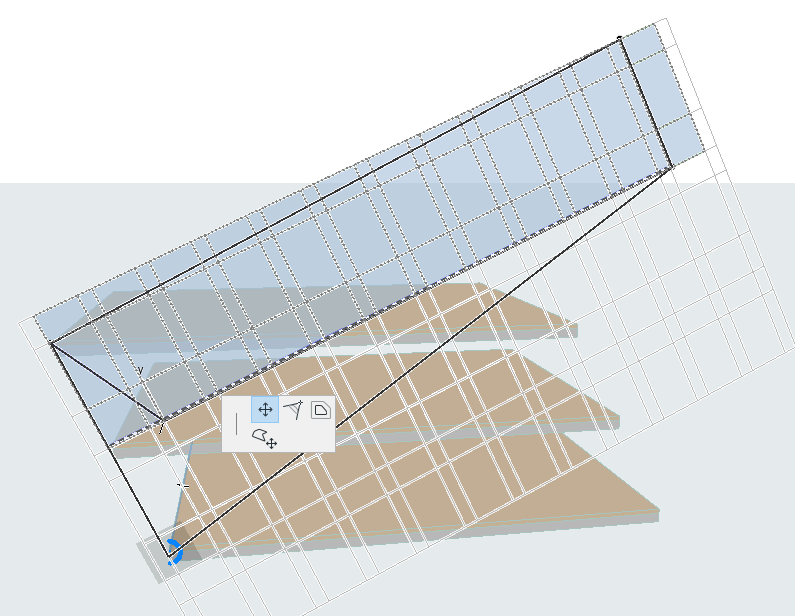

  8. 將清單格線多邊形的角拖動到合適的位置,即移到板的頂部和底部前角上。(要拖動多邊形,請確保選擇清單格線的內部多邊形。)
